प्रारंभिक परीक्षण बल: | 98.07N (10Kg); सहिष्णुता:% 2.0% | कुल परीक्षण बल का सहिष्णुता: | ± 1.0% |
---|---|---|---|
Brinell कठोरता का परीक्षण बल: | 294.2N (30 किग्रा), 306.5N (31.25kg), 612.9N (62.5kg), 980.7N (100kg), 1893N (187.5kg) | रॉकवेल कठोरता का परीक्षण बल: | 588.4N (60 किग्रा), 980.7N (100 किग्रा), 1471N (150 किग्रा) |
विकर्स कठोरता का परीक्षण बल: | 294.2N (30Kg), 980.7N (100Kg) | ||
हाई लाइट: | धातु कठोरता परीक्षण मशीन,सतह कठोरता परीक्षण |
विवरण:
1. कठोरता सामग्री की महत्वपूर्ण मैकेनिक विशेषताओं में से एक है, जबकि कठोरता परीक्षण सबसे जल्दी और आर्थिक परीक्षण विधि है, साथ ही धातु सामग्री या इसके घटक भागों की गुणवत्ता का न्याय करने के लिए एक महत्वपूर्ण विधि है। अधिकांश धातु सामग्री जैसे कि ताकत, थकावट, झुर्री और बाहर पहनने की मैकेनिक विशेषताओं को इसकी कठोरता परीक्षण के माध्यम से लगभग परीक्षण किया जा सकता है।

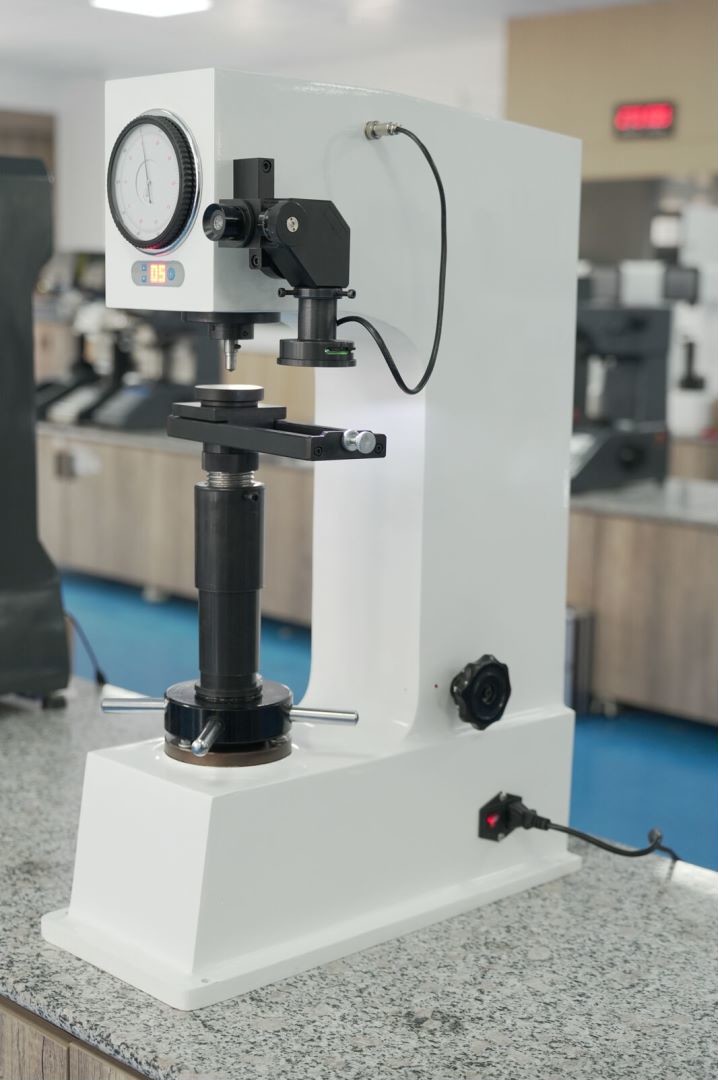

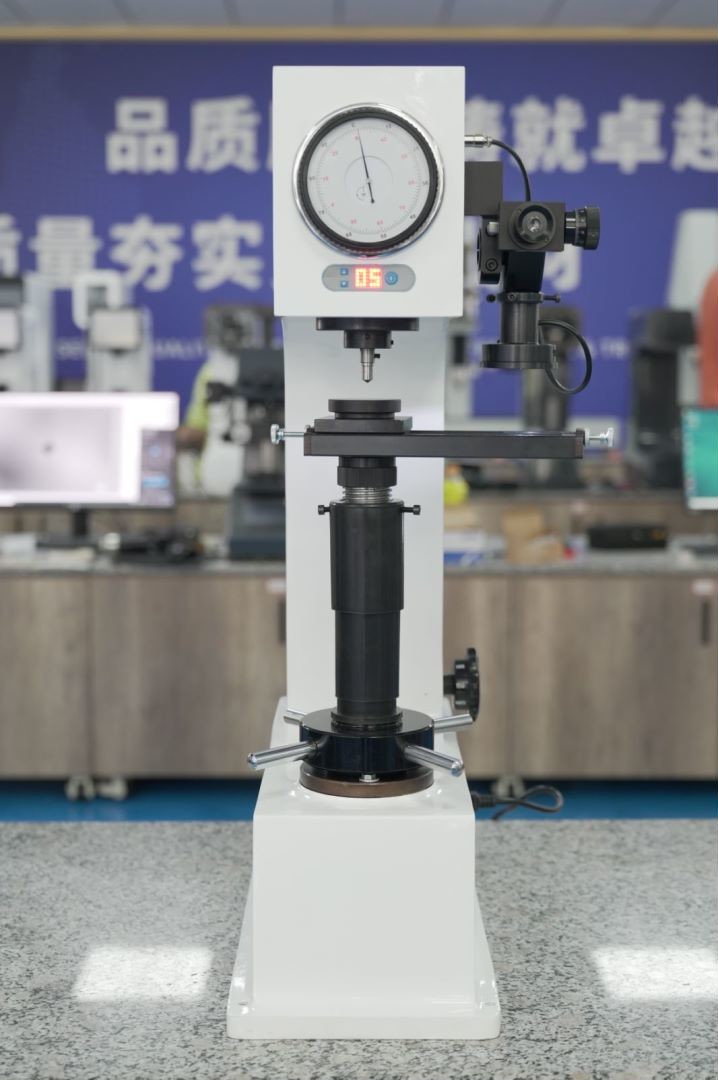

2. द मोटराइज्ड ब्रिनेल रॉकवेल एंड विकर्स हार्डनेस टेस्टर, ब्रिनेल, रॉकवेल और विकर्स के साथ एक बहुआयामी कठोरता परीक्षक 3 प्रकार के परीक्षण तरीके और 7 कदम परीक्षण बल कई तरह के कठोर माप की जरूरतों को पूरा करेंगे। इंस्ट्रूमेंट को लोड करने, रहने और उतारने के लिए स्वचालित शिफ्टर को अपनाया जाता है, इसलिए इस इंस्ट्रूमेंट का संचालन सरल, आसान और जल्दी होता है।
तकनीकी निर्देश
1. द इनिशियल टेस्ट फोर्स: 98.07N (10Kg); सहिष्णुता:% 2.0%
2. कुल परीक्षण बल का सहिष्णुता: ance 1.0%
2.1 Brinell कठोरता का टेस्ट बल: 294.2N (30 किग्रा), 306.5N (31.25kg), 612.9N (62.5kg),
980.7N (100 किग्रा), 1893N (187.5 किग्रा)
2.2 रॉकवेल कठोरता का परीक्षण बल: 588.4N (60 किग्रा), 980.7N (100 किग्रा), 1471N (150 किग्रा)
2.3 विकर्स कठोरता की टेस्ट फोर्स: 294.2N (30Kg), 980.7N (100Kg)
3. संकेतक विनिर्देश:
3.1 हीरा रॉकवेल संकेतक
3.2 हीरा विकर्स सूचक है
3.3 φ1.5875 मिमी, mm2.5 मिमी, ball5 मिमीबॉल संकेतक
4. पावर स्रोत और वोल्टेज: AC220V, 5%, 50-60 HZ
5. समय की देरी नियंत्रण: 2-60 सेकंड, समायोजित किया जा सकता है
6. इंस्ट्रूमेंट बॉडी के लिए इंडेंटर सेंट्रल पॉइंट से दूरी: 165 मिमी।
7. द मैक्स। नमूना की ऊंचाई:
7.1 रॉकवेल कठोरता के लिए: 175 मिमी
7.2 ब्रिनेल कठोरता के लिए: 100 मिमी
7.3 विकर्स के लिए कठोरता: 115 मिमी
8. उद्देश्य का प्रवर्धन: 37.5 × ; 75 ×
9. कठोरता परीक्षक की समग्र आयाम (लंबाई × चौड़ाई × ऊँचाई): 520 × 215 × 700 मिमी
10. परीक्षक का कुल वजन: 78 किग्रा
रॉकवेल कठोरता
11. रॉकवेल कठोरता प्रदर्शन मूल्य का सहिष्णुता
कठोरता का पैमाना | HardnessRangeof मानक परीक्षण ब्लॉक | द मैक्स। कठोरता प्रदर्शन मूल्य का सहिष्णुता |
एचआरए | 20 ≤ ≤75HRA | ± 2HRA |
> 75 ≤ H88HRA | ± 1.5HRA | |
एच आर बी | 20 ≤ ~ 45HRB | ± 4HRB |
> 45 ≤ HR80HRB | ± 3HRB | |
> 80 ≤ HR100HRB | ± 2HRB | |
एचआरसी | 20 ≤ ~ 70HRC | ± 1.5HRC |
बैंगन कठोरता
12. Brinell कठोरता परीक्षक के लिए प्रदर्शित मूल्य की पुनरावृत्ति और सहनशीलता
मानक परीक्षण ब्लॉकों की कठोरता मान (HBW) | प्रदर्शित मूल्य का सहिष्णुता (%) | प्रदर्शित मूल्य की पुनरावृत्ति (%) |
≤125 | ± 3 | ≤3 |
125 <HBW≤125 | ± 2.5 | ≤2.5 |
> 225 | ± 2 | ≤2 |
विकर्स कठोरता
13. विकर्स कठोरता परीक्षक के लिए प्रदर्शित मूल्य का सहिष्णुता और दोहराव
प्रदर्शित मूल्य का सहिष्णुता | प्रदर्शित मूल्य की पुनरावृत्ति | |||
कठोरता का पैमाना | कठोरता परीक्षण ब्लॉक का प्रदर्शित मूल्य | प्रदर्शित मूल्य का सहिष्णुता | कठोरता परीक्षण ब्लॉक का प्रदर्शित मूल्य | प्रदर्शित मूल्य की पुनरावृत्ति |
HV30 HV100 | ≤250HV | ± 3% | ≤225HV | 6% |
300 ~ 1000HV | ± 2% | > 225HV | 4% |
