रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTeck
प्रमाणन: CE
मॉडल संख्या: TM281
न्यूनतम आदेश मात्रा: 1PC
मूल्य: Negotiation
पैकेजिंग विवरण: कार्टन 30 * 15 * 24 सेमी 2.5 किग्रा
प्रसव के समय: 3-5 दिन काम
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 100 PCS / दो सप्ताह
विस्तार जानकारी
प्रदर्शन प्रकार: 2.4 '' कलर ओएलईडी, 320 × 240 पिक्सल, इसके विपरीत 10,000: 1 परिचालन सिद्धांत: दोहरी हाथ ट्रांसड्यूसर के साथ पल्स गूंज
माप सीमा: सामग्री, जांच और सतह की स्थिति के आधार पर 0.50 मिमी से 508 मिमी (0.02 '' से 20.00 '' मापने का संकल्प: चयन योग्य 0.01 मिमी, 0.1 मिमी (चयन योग्य 0.001 '', 0.01 '')
इकाइयों: इंच या मिलीमीटर रेक्टिफाई मोड: RF +, RF-, HALF +, HALF-, पूर्ण
प्रदर्शन प्रणाली: सामान्य, न्यूनतम / अधिकतम कब्जा, डीआईएफएफ / आरआर%, ए-स्कैन, बी-स्कैन वी-पथ सुधार: स्वचालित
नई दर: चुनिंदा 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज सामग्री वेग रेंज: 500 से 9999 मी / से (0.0197 से 0.3939 / μs)
हाई लाइट:

अल्ट्रासोनिक गेज मोटाई परीक्षक

,

अल्ट्रासोनिक धातु मोटाई गेज

,

अल्ट्रासोनिक मोटाई मापने डिवाइस है


उत्पाद विवरण

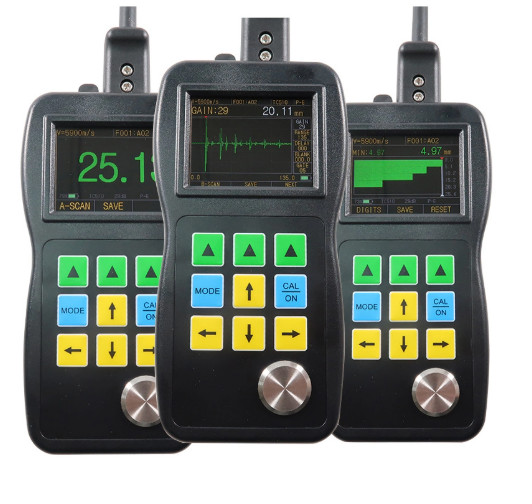

रबर मोटाई TM281 के परीक्षण के लिए अल्ट्रासोनिक मोटाई गेज A & B स्कैन

उत्पाद वर्णन:



TM281 श्रृंखला रंग स्क्रीन ए / बी-स्कैन अल्ट्रासोनिक मोटाई गेज पेशेवर के साथ विभिन्न कठिन मोटाई माप को हल करने में


विशेषताएं:


2.4 ”रंग OLED, 320 X 240 पिक्सल, इसके विपरीत 10,000: 1

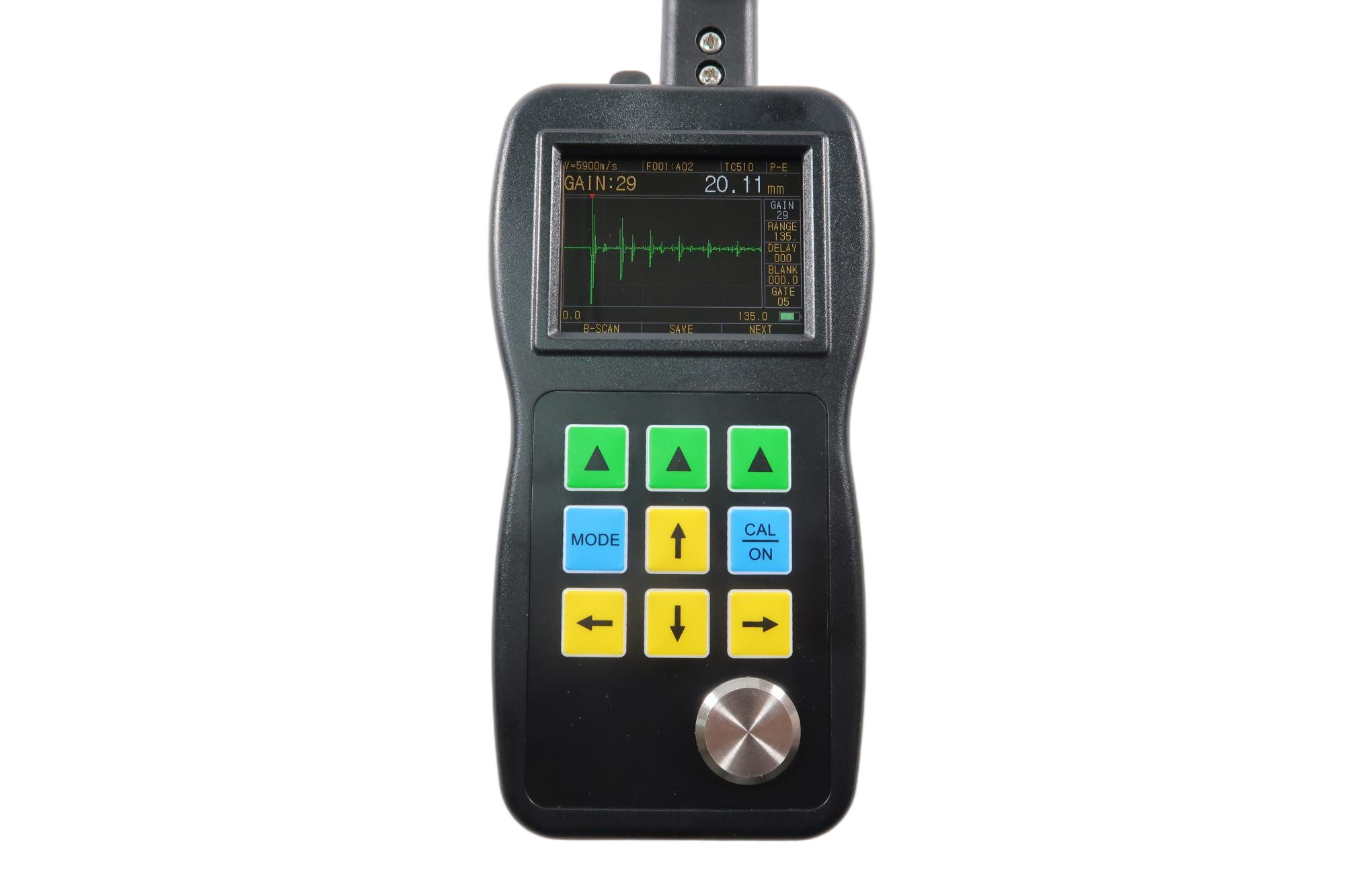

लाइव कलर ए-स्कैन
रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 0



Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. उपयोगकर्ता सीधे स्क्रीन पर अल्ट्रासोनिक ध्वनि (या ए-स्कैन) के रंग तरंग को देख सकते हैं, जो उन अवसरों के लिए काफी महत्वपूर्ण है जिन्हें हमें परीक्षण परिणामों की शुद्धता की जांच करने की आवश्यकता है। Many cases will cause wrong testing results or even noreadings. कई मामलों में गलत परीक्षण परिणाम या यहां तक ​​कि नॉरडिंग भी होगी। We could find the causes easily through the A-scan. हम ए-स्कैन के माध्यम से आसानी से कारणों का पता लगा सकते हैं। Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. GAIN, BLACKING, GATE के तीन मापदंडों को समायोजित करें, और फिर हम सही रीडिंग प्राप्त करेंगे।
लाइव कलर बी-स्कैन
रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 1



TM281 series thickness gauge has time base B-scan function. TM281 श्रृंखला मोटाई गेज में समय आधार बी-स्कैन फ़ंक्शन है। Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. वर्कपीस की सतह के साथ जांच को आगे बढ़ाएं, फिर वर्कपीस डिस्प्ले का क्रॉस-सेक्शनल प्रोफाइल, वर्कपीस के अंडरसाइड समोच्च का निरीक्षण करने के लिए उपयोग करें। यह स्वचालित रूप से बी-स्कैन छवि का न्यूनतम मान कैप्चर कर सकता है, और स्थिति का संकेत दे सकता है एक लाल त्रिकोण द्वारा न्यूनतम। You can see any point thickness value of the B-scan image by moving the pointer. आप सूचक को ले जाकर B- स्कैन छवि के किसी भी बिंदु मोटाई मान को देख सकते हैं।





कोटिंग समारोह के माध्यम से अब कोटिंग हटाने के लिए समय बर्बाद करने की आवश्यकता नहीं है

Now TM281D and TM281DL also have this widely acclaimed function. अब TM281D और TM281DL का भी व्यापक रूप से प्रशंसित कार्य है। It's realized by measuring the two continuous bottom surface of the substrate. यह सब्सट्रेट के दो निरंतर नीचे की सतह को मापने के द्वारा महसूस किया गया है। This mode also has more advantages: इस मोड के और भी फायदे हैं:

  1. जीरो कैलिब्रेशन को खत्म करें
  2. उच्च स्थिरता, मापने का मूल्य जांच दबाव, युग्मन परत की मोटाई और वर्कपीस की सतह की धूल से प्रभावित नहीं होता है।
  3. शून्य बहाव

अधिक व्यावहारिक कार्य :


अंतर / कटौती दर: Difference mode displays the difference between the actual value and the normal value. अंतर मोड वास्तविक मूल्य और सामान्य मूल्य के बीच अंतर को प्रदर्शित करता है। Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. कटौती की दर की गणना और मोटाई में कमी का प्रतिशत दिखाता है जब सामग्री पतली हो जाती है। Typical application is to measure the metal material which is due to bending and becomes thin. विशिष्ट अनुप्रयोग धातु सामग्री को मापने के लिए है जो झुकने के कारण होता है और पतला हो जाता है।

Max./Min. Max./Min। Capture: कब्जा: इस मोड पर, एक ही समय में स्क्रीन पर वर्तमान मोटाई, न्यूनतम मोटाई और अधिकतम मोटाई दिखाई जाएगी।

अलार्म मोड: गतिशील अलार्म की मोटाई रीडिंग का रंग बदल देती है।

नई दर: Selectable 4Hz, 8hz and 16Hz. चुनिंदा 4 हर्ट्ज, 8 हर्ट्ज और 16 हर्ट्ज। 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. साधारण अनुप्रयोग के लिए 4 हर्ट्ज, जब आपको एक त्वरित स्कैन की आवश्यकता होती है, जैसे कि उच्च तापमान माप, तो आप उच्च अद्यतन आवृत्ति चुन सकते हैं।

बहु भाषाएँ उपलब्ध: चीनी, अंग्रेजी, जापानी, फ्रेंच, जर्मन।

रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 2
 मानक TC510 जांच:



The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. जांच उपकरण का दिल है, TMTeck में दुनिया की अग्रणी जांच उत्पादन तकनीक है। TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . TC510 जांच उच्च प्रदर्शन पीजोइलेक्ट्रिक सिरेमिक चिप का उपयोग करता है, जिसमें एकीकृत धातु डाई-कास्टिंग शेल, जांच के व्यावहारिक डिजाइन और केबल को अलग किया जाता है, उच्च गुणवत्ता बनाने के लिए लागतों की परवाह किए बिना।

TM281 सीरीज अल्ट्रासोनिक मोटाई गेज के बीच अंतर

  TM281 TM281D TM281DL
रंग प्रदर्शन
लाइव ए-स्कैन
समय-आधारित बी-स्कैन
गेन और गेट का नियंत्रण
रिक्त
के माध्यम से पेंट और कोटिंग्स ×
डेटा लकड़हारा × ×
DataView Software × ×


TM281DL अल्ट्रासोनिक मोटाई गेज के विनिर्देशों

प्रदर्शन प्रकार 2.4 '' कलर ओएलईडी, 320 × 240 पिक्सल, इसके विपरीत 10,000: 1
परिचालन सिद्धांत दोहरी हाथ ट्रांसड्यूसर के साथ पल्स गूंज
माप सीमा सामग्री, जांच और सतह की स्थिति के आधार पर 0.50 मिमी से 508 मिमी (0.02 '' से 20.00 '') तक
मापने का संकल्प चयन योग्य 0.01 मिमी, 0.1 मिमी (चयन योग्य 0.001 '', 0.01 '')
इकाइयों इंच या मिलीमीटर
रेक्टिफाई मोड RF +, RF-, HALF +, HALF-, पूर्ण
प्रदर्शन प्रणाली सामान्य, न्यूनतम / अधिकतम कब्जा, डीआईएफएफ / आरआर%, ए-स्कैन, बी-स्कैन
वी-पथ सुधार स्वचालित
नई दर चुनिंदा 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज
सामग्री वेग रेंज 500 से 9999 मी / से (0.0197 से 0.3939 / μs)
बोली अंग्रेजी, फ्रेंच, जर्मन, जापानी, चीनी
अलार्म सेटिंग्स Minimum and Maximum alarms. न्यूनतम और अधिकतम अलार्म। Range of 0.25mm to 508mm (0.010'' to 20.00''). 0.25 मिमी से 508 मिमी (होप '' से 20.00 '') तक की सीमा। Dynamic waveform color change on alarm अलार्म पर डायनामिक वेवफॉर्म का रंग बदल जाता है
ऊर्जा की आवश्यकताएं 2 AA आकार की बैटरी
काम करने का समय लगभग 40 घंटे
साधन शट-ऑफ 5, 10, 20 मिनट की निष्क्रियता के बाद चयन योग्य या चालू ऑफ
परिचालन तापमान -10 ℃ से + 50 ℃ (+ 10 ° F से + 12 ° F)
आकार 156 मिमी × 75 मिमी × 38 मिमी (एच × डब्ल्यू × डी)
वजन बैटरी सहित 270 ग्रा


मानक वितरण

नाम मात्रा
मुख्य भाग 1
जांच 1
बैटरी 1
Couplant 1
ब्रीफकेस 1
परिचालन नियमावली 1
यूएसबी केबल 1
सॉफ्टवेयर 1



रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 3

रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 4

रबर धातु अल्ट्रासोनिक मोटाई गेज दीवार मोटाई माप उपकरण 5
