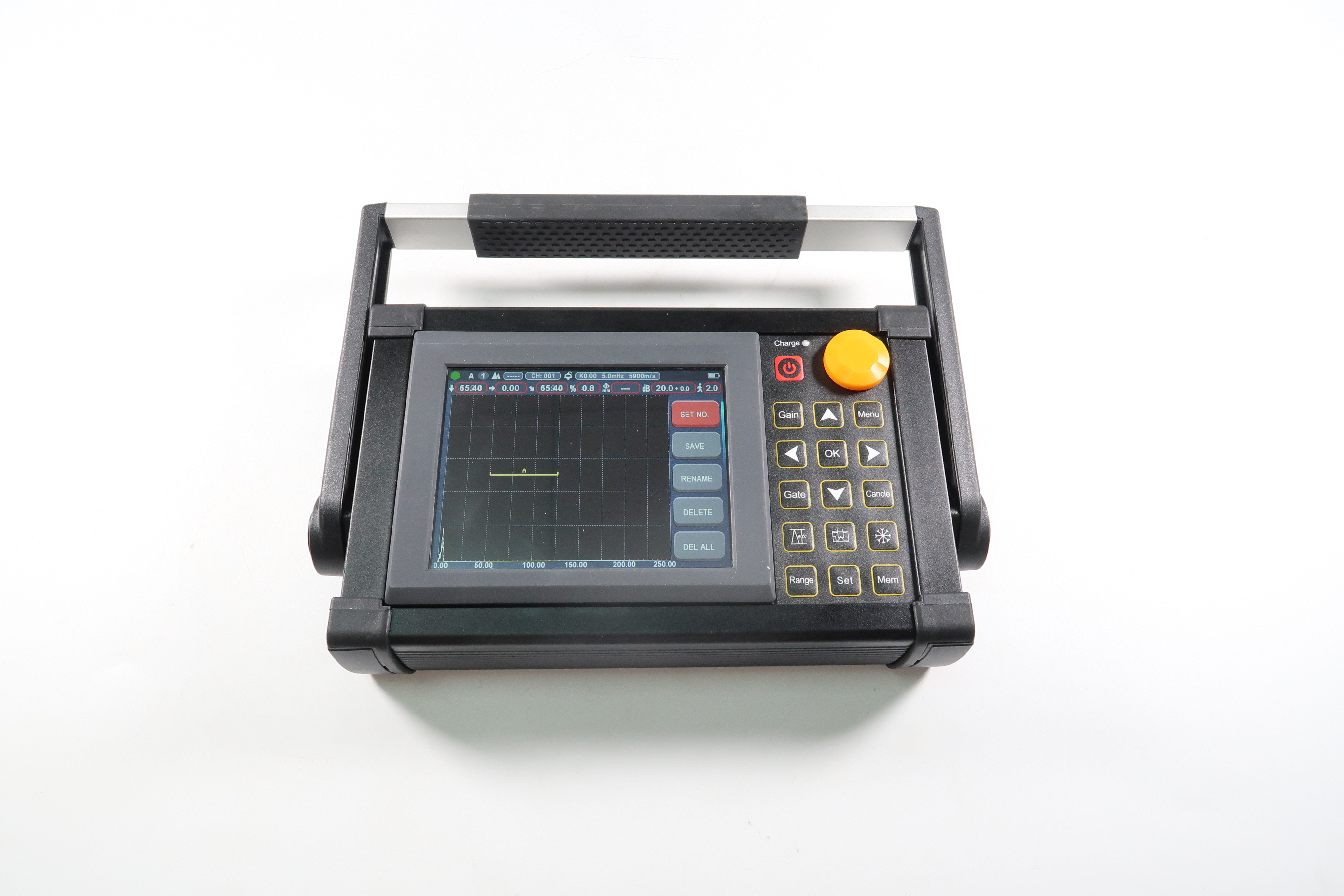

TFD320PLUS अल्ट्रासोनिक दोष डिटेक्टर DAC औसत और B स्कैन दोहरी 4A अल्ट्रासोनिक दोष डिटेक्टर
गेट और डीएसी अलार्म और 5 मिनट वीडियो के लिए डीएसी एवीजी और बी स्कैन डुअल 4ए अल्ट्रासोनिक फ्लॉ डिटेक्टर टीएफडी320 प्लस
★ यूजर फ्रेंडली डायलॉग इंटरएक्टिव कैलिब्रेशन, कर्व्स बनाने आदि जैसे ऑपरेशन में मदद करता है।
★ आपके लिए आवश्यक सभी उपकरण: डीएसी, एवीजी, टीसीजी, एडब्ल्यूएस।
★ पल्स दोहराव आवृत्ति: 20-2000 हर्ट्ज सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।
★ शोर अनुपात के लिए उच्च संकेत, स्पष्ट और स्थिर गूंज, विरोधी शोर डिजाइन, कठिन काम करने की स्थिति के लिए बिल्कुल सही।
★ 12-अंकीय AD, उच्च गति नमूनाकरण सभी विवरणों के साथ बेहतर प्रतिध्वनि आरेख की ओर ले जाता है।संवेदनशील और छोटी-छोटी खामियों का भी पता लगा सकता है।
★ जांच आवृत्ति 25M पूरी तरह से उपयोग कर सकते हैं।
★ उच्च गति वास्तविक समय दोष का पता लगाने वीडियो रिकॉर्डिंग।असीमित यूएसबी डेटा भंडारण।
★ IP65 मानक।मिश्र धातु + सिलिका जेल का मामला, पानी और धूल के सबूत, ठोस और हमेशा के लिए रहता है।डंपिंग सपोर्ट इसे किसी भी एंगल में खड़ा करता है।
★ बैटरी एक बार चार्ज करने पर 15 घंटे चलती है।प्रत्येक बैटरी का अपना चार्जिंग नियंत्रण होता है इसलिए दो बैटरी के साथ यह चौबीसों घंटे काम कर सकती है।
विशेष विवरण
मैं रेंज: 0-10000 मिमी, स्टील के वेग पर
मैं सामग्री वेग: 100~20000 एम / एस
मैं पल्स दोहराव आवृत्ति: 20-2000 हर्ट्ज
मैं गतिशील रेंज: ≥38dB
मैं रैखिकता: क्षैतिज: +/- 0.2%, लंबवत: 2.0%, एम्पलीफायर सटीकता +/- 1 डीबी।
मैं संकल्प शक्ति:> 40dB (5P14)
मैं संवेदनशीलता छोड़ने:>66dB
मैं अस्वीकार (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
मैं 500 स्वतंत्रता सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं;
मैं 1000 ए ग्राफ की बड़ी मेमोरी
मैं टेस्ट मोड: पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन
मैं जांच के प्रकार: सिंगल स्ट्रेट, सिंगल एंगल, डोल स्ट्रेट, डौल एनलगे, थ्रूग, रेंगना, सरफेस
मैं गेट मॉनिटर्स: पूरे स्वीप रेंज पर नियंत्रणीय दो स्वतंत्र गेट्स
मैं इकाइयाँ: इंच या मिलीमीटर
मैं बिजली की आवश्यकताएं: एसी मेन्स 100-240 वीएसी, 50-60 हर्ट्ज
मैं प्रदर्शन विलंब: -20 से 3400 µs
मैं जांच में देरी/शून्य ऑफसेट: 0 से 99.99µs
मैं आंतरिक रिचार्जेबल ली-आयन बैटरी पैक को 8000 एमएएच पर 7.2वी रेट किया गया
मैं प्रदर्शन चमक के आधार पर 15 घंटे नाममात्र का परिचालन समय
मैं 4 घंटे सामान्य रिचार्ज समय
मैं एच × डब्ल्यू × डी (मिमी): 240 × 150 × 50 (मिमी)
मैं वजन: 1.4 किग्रा
मैं ऑपरेटिंग तापमान: -10 ℃ से 50 ℃
मैं भंडारण तापमान: -30 ℃ से 50 ℃
मैं पल्स एनर्जी: 70V, 100V, 200V, 300V, 400V, 500V चयन योग्य
मैं सुधार: सकारात्मक आधा लहर, नकारात्मक आधा लहर, पूर्ण तरंग, आरएफ सिस्टम
मैं बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 25 मेगाहर्ट्ज
मैं गेट मॉनिटर्स: पूरे स्वीप रेंज पर नियंत्रणीय दो स्वतंत्र गेट्स
मैं संवेदनशीलता: चयन करने योग्य रिज़ॉल्यूशन में 110 डीबी अधिकतम 0.1, 1.0, 2.0, 6.0 डीबी।
मैं ट्रांसड्यूसर कनेक्शन: LEMO 01
कार्यों
मैं स्वचालित प्रदर्शन सटीक दोष स्थान (गहराई डी, स्तर पी, दूरी एस, आयाम, एसजेड डीबी, ф)।
मैं दोष आकार: एवीजी या डीएसी / टीसीजी का उपयोग करके स्वचालित दोष आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को गति देता है।
मैं ट्रांसड्यूसर जीरो-पॉइंट, एंगल्स, फ्रंट एज और मटेरियल वेलोसिटी का ऑटोमेटेड कैलिब्रेशन।(V2 और दो छेद)
मैं गूंज का मूल्यांकन करने के लिए डीएसी / टीसीजी और एवीजी बनाने और उपयोग करने के लिए सुविधाजनक, वक्र को संशोधित और मुआवजा दिया जा सकता है।
मैं यू-डिस्क को जोड़ने से, यूनिट को असीमित मेमोरी मिल सकती है।
मैं परीक्षण प्रक्रिया और खेलने का स्वचालित वीडियो बनाएं;उपन का उपयोग करें, वीडियो की लंबाई असीमित है। (विकल्प)
मैं रंग बी स्कैन। (विकल्प)
मैं यूनिट में 15 मानक हैं।
मैं साइट पर डिटेक्शन रिपोर्ट जेनरेट करने और प्रिंट करने के लिए मोबाइल डिवाइस से ब्लू टूथ कनेक्शन। (विकल्प)
मैं एडब्ल्यूएस डी1.1.
मैं घुमावदार सतह सुधार सुविधा।
मैं क्रैक ऊंचाई माप समारोह।
मैं मैग्नीफाई गेट: गेट रेंज को पूरी स्क्रीन की चौड़ाई में फैलाना।
मैं स्वत: लाभ समारोह।
मैं लिफाफा: 70 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन का एक साथ प्रदर्शन और ए-स्कैन का लिफाफा
मैं दिखाना।
मैं पीक होल्ड: परीक्षण के परिणामों की आसानी से व्याख्या करने के लिए लाइव ए-स्कैन के लिए जमे हुए शिखर तरंगों की तुलना करें।
मैं स्कैन फ़्रीज़: डिस्प्ले फ़्रीज़ में तरंग और ध्वनि पथ डेटा होता है।
मैं अलार्म: बीप और एलईडी।
मैं वास्तविक समय घड़ी।
मैं गूंज भरें।
मैं कब्जा निशान।
मैं गेट के भीतर गूंज रंग।

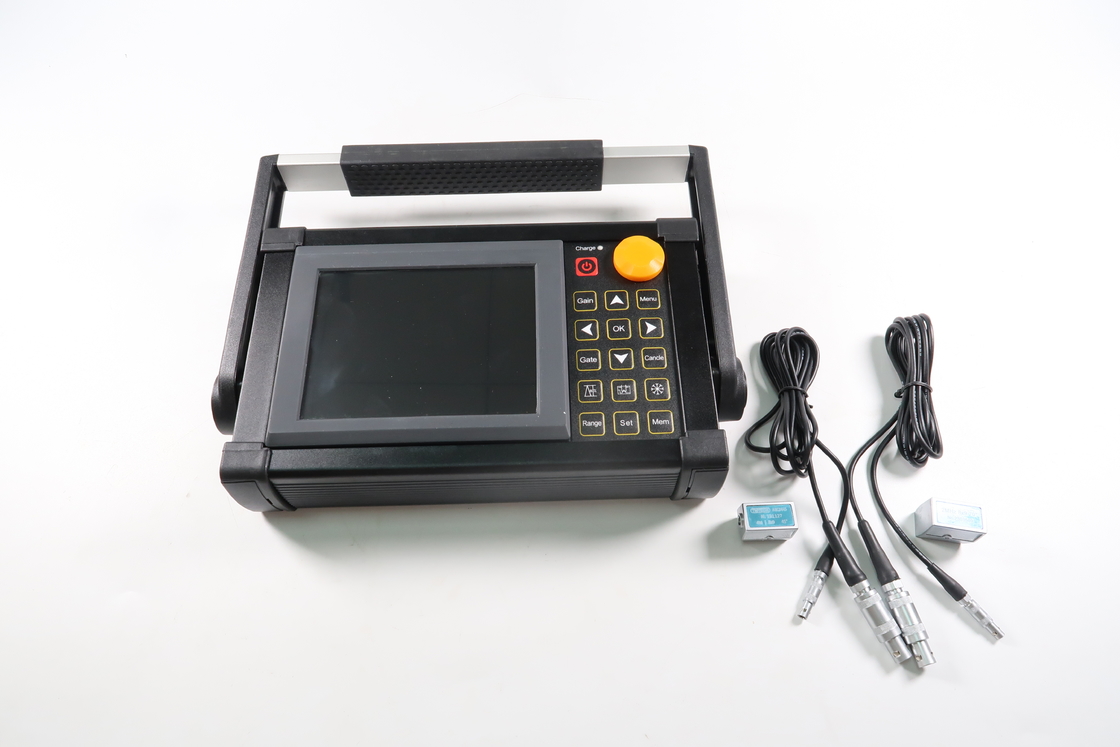

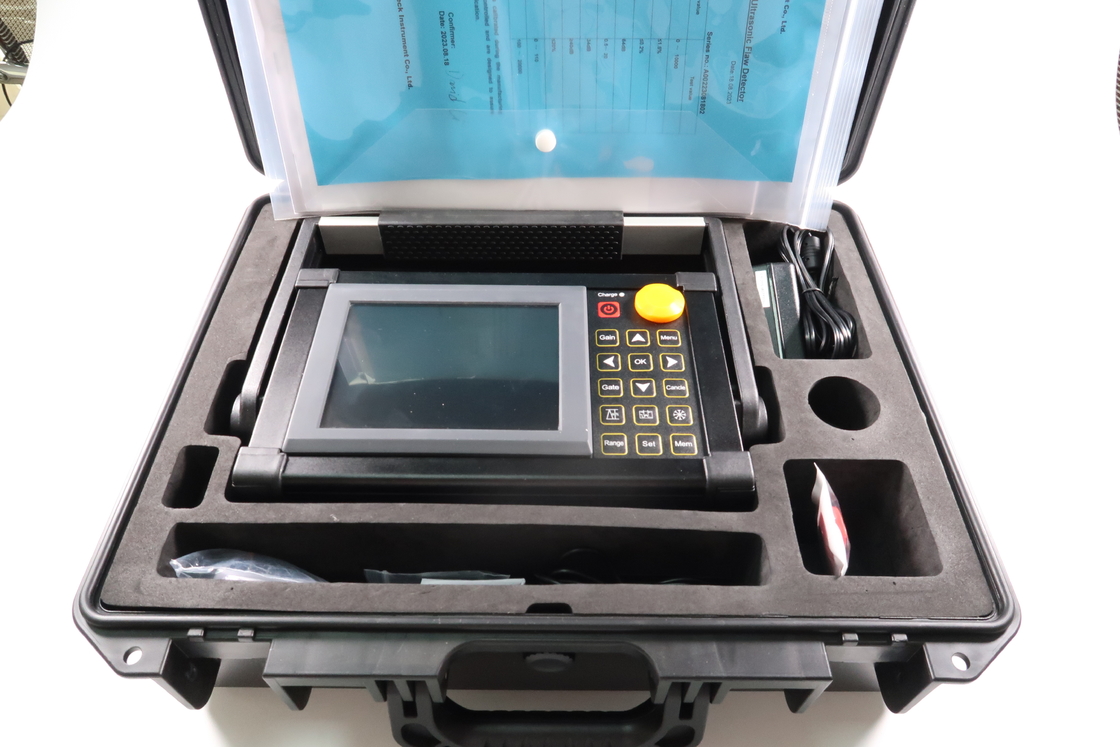

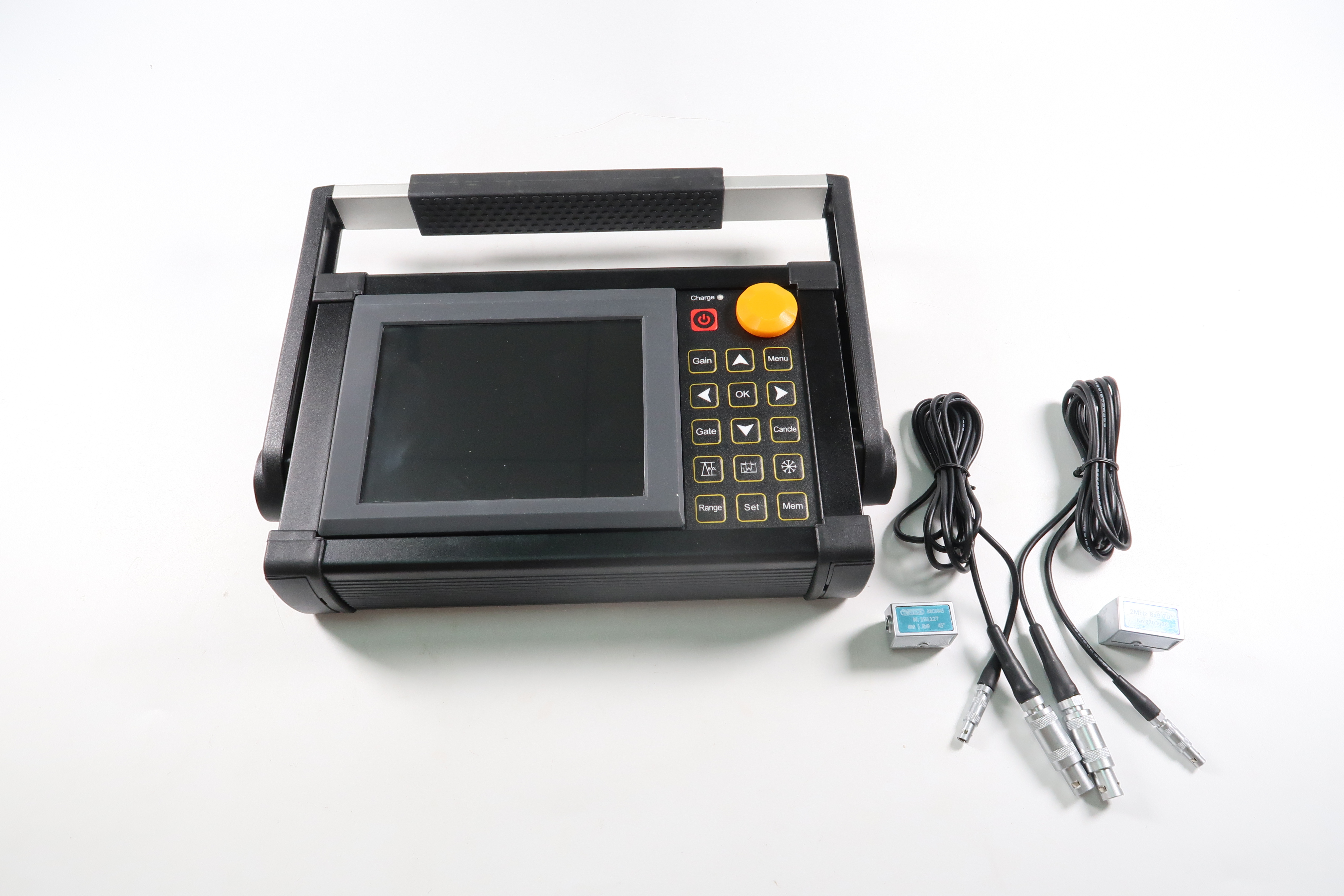

बेस इंस्ट्रूमेंट पैकेज
1. पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर
2. सीधे बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, 20)
3. कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी × 9 मिमी, 60 डिग्री)
4. ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C9 और C9-C5)
5. रिचार्जेबल ली-आयन बैटरी पैकेज, 8 amp घंटा
6. बिजली की आपूर्ति / चार्जर इकाई
7. अंग्रेजी में ऑपरेटिंग मैनुअल
