| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| प्रमाणन: | CE |
| मॉडल संख्या: | TM281D |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | कार्टन 30 * 15 * 24 सेमी 2.5 किग्रा |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100 PCS / दो सप्ताह |
| प्रदर्शन प्रकार: | 2.4 '' कलर ओएलईडी, 320 × 240 पिक्सल, इसके विपरीत 10,000: 1 | परिचालन सिद्धांत: | दोहरी हाथ ट्रांसड्यूसर के साथ पल्स गूंज |
|---|---|---|---|
| माप सीमा: | सामग्री, जांच और सतह की स्थिति के आधार पर 0.50 मिमी से 508 मिमी (0.02 '' से 20.00 '' | मापने का संकल्प: | चयन योग्य 0.01 मिमी, 0.1 मिमी (चयन योग्य 0.001 '', 0.01 '') |
| इकाइयों: | इंच या मिलीमीटर | रेक्टिफाई मोड: | RF +, RF-, HALF +, HALF-, पूर्ण |
| प्रदर्शन प्रणाली: | सामान्य, न्यूनतम / अधिकतम कब्जा, डीआईएफएफ / आरआर%, ए-स्कैन, बी-स्कैन | वी-पथ सुधार: | स्वचालित |
| नई दर: | चुनिंदा 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज | सामग्री वेग रेंज: | 500 से 9999 मी / से (0.0197 से 0.3939 / μs) |
| हाई लाइट: | 0.50 मिमी अल्ट्रासोनिक पेंट मोटाई गेज,508 मिमी अल्ट्रासोनिक पेंट मोटाई गेज,ओएलईडी अल्ट्रासोनिक पेंट मोटाई गेज thickness |
||

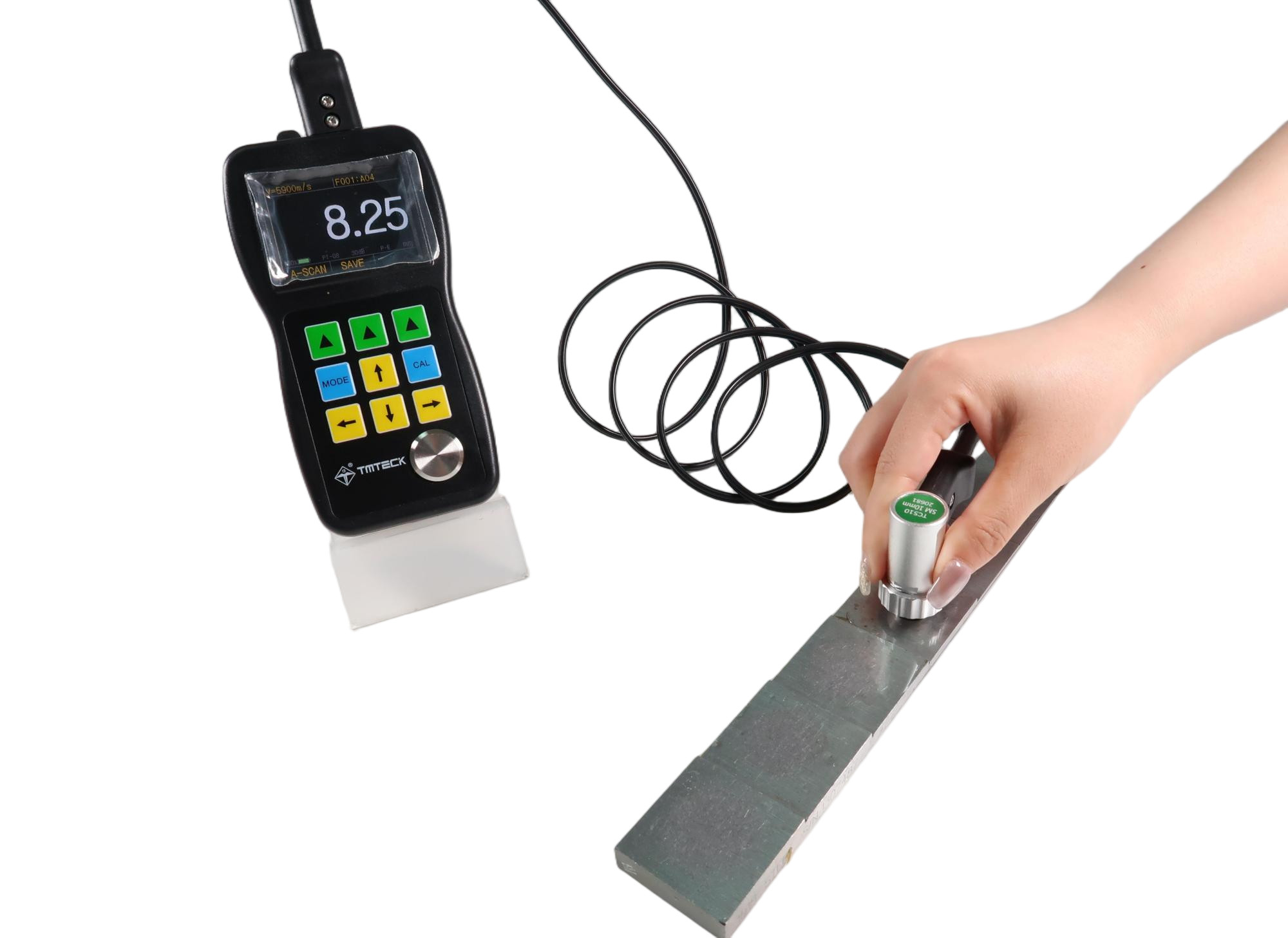

TM281D अल्ट्रासोनिक मोटाई गेज ए एंड बी स्कैन थ्रू-पेंट और कोटिंग्स मोटाई गेज
उत्पाद वर्णन:
विभिन्न कठिन मोटाई माप को हल करने में ए / बी-स्कैन अल्ट्रासोनिक मोटाई गेज पेशेवर के साथ TM281 श्रृंखला रंगीन स्क्रीन
विशेषताएं:
2.4 ”रंग OLED, 320 X 240 पिक्सेल, इसके विपरीत 10,000:1
लाइव कलर ए-स्कैन
उपयोगकर्ता सीधे स्क्रीन पर अल्ट्रासोनिक ध्वनि (या ए-स्कैन) के रंग तरंग को देख सकते हैं, जो उन अवसरों के लिए काफी महत्वपूर्ण है जिन्हें हमें परीक्षण परिणामों की शुद्धता की जांच करने की आवश्यकता होती है।कई मामलों में गलत परीक्षण परिणाम या यहां तक कि नोरीडिंग भी हो सकती है।हम ए-स्कैन के माध्यम से कारणों का आसानी से पता लगा सकते हैं।GAIN, BLACKING, GATE के तीन मापदंडों को समायोजित करें और फिर हमें सही रीडिंग मिलेगी।
लाइव कलर बी-स्कैन
TM281 श्रृंखला मोटाई गेज में समय आधार बी-स्कैन फ़ंक्शन है।वर्कपीस सतह के साथ जांच को स्थानांतरित करें, फिर वर्कपीस डिस्प्ले का क्रॉस-सेक्शनल प्रोफाइल, वर्कपीस के अंडरसाइड समोच्च का निरीक्षण करने के लिए उपयोग करें। यह स्वचालित रूप से बी-स्कैन छवि के न्यूनतम मूल्य को कैप्चर कर सकता है, और स्थिति को इंगित कर सकता है लाल त्रिकोण द्वारा न्यूनतम।आप पॉइंटर को घुमाकर बी-स्कैन छवि के किसी भी बिंदु मोटाई मान को देख सकते हैं।
कोटिंग समारोह के माध्यम से कोटिंग को हटाने के लिए अब समय बर्बाद करने की आवश्यकता नहीं है
अब TM281D और TM281DL में भी यह व्यापक रूप से प्रशंसित कार्य है।यह सब्सट्रेट की दो निरंतर निचली सतह को मापकर महसूस किया जाता है।इस मोड के और भी फायदे हैं:
अधिक व्यावहारिक कार्य :
अंतर / कमी दर:अंतर मोड वास्तविक मान और सामान्य मान के बीच के अंतर को प्रदर्शित करता है।कमी दर गणना करती है और सामग्री के पतले होने पर मोटाई में कमी का प्रतिशत दर्शाती है।विशिष्ट अनुप्रयोग धातु सामग्री को मापने के लिए होता है जो झुकने के कारण होता है और पतला हो जाता है।
अधिकतम / मिनट।कब्जा:इस मोड पर, वर्तमान मोटाई, न्यूनतम मोटाई और अधिकतम मोटाई एक ही समय में स्क्रीन पर दिखाई जाएगी।
अलार्म मोड: खतरनाक होने पर डायनेमिक मोटाई रीडिंग का रंग बदलता है।
नई दर: चयन योग्य 4 हर्ट्ज, 8 हर्ट्ज और 16 हर्ट्ज।सामान्य अनुप्रयोग के लिए 4 हर्ट्ज, जब आपको उच्च तापमान माप जैसे त्वरित स्कैन की आवश्यकता होती है, तो आप उच्च अद्यतन आवृत्ति चुन सकते हैं।
बहु भाषा उपलब्ध: चीनी, अंग्रेजी, जापानी, फ्रेंच, जर्मन।
इको टू इको: केवल धातु की मोटाई को मापता है (पेंट और कोटिंग्स को अनदेखा करें)
डेटा लॉकर: 99999 मोटाई डेटा लकड़हारा रैखिक या ग्रिड फ़ाइलों में आईडी बिंदु के साथ (400 फ़ाइलें)
आउटपुट:यूएसबी 2.0 पूर्ण गति कनेक्टर।डेटाव्यू रिपोर्ट सॉफ्टवेयर
आकार: 156 मिमी) (एल) 76 मिमी) (डब्ल्यू) x 1.25 "(38 मिमी) (एच)
वज़न: 285 ग्राम
तापमान: गेज ऑपरेटिंग: -10 डिग्री सेल्सियस से 50 डिग्री सेल्सियस
मानक TM510 जांच:
जांच उपकरण का दिल है, TMTeck में दुनिया की अग्रणी जांच उत्पादन तकनीक है।TM510 जांच उच्च गुणवत्ता वाले पीजोइलेक्ट्रिक सिरेमिक चिप का उपयोग करती है, जिसमें एकीकृत धातु डाई-कास्टिंग शेल, जांच का व्यावहारिक डिजाइन और केबल को अलग किया जाता है, उच्च गुणवत्ता बनाने के लिए लागत की परवाह किए बिना।
TM281 श्रृंखला अल्ट्रासोनिक मोटाई गेज के बीच का अंतर
| TM281 | TM281D | TM281DL | |
| रंग प्रदर्शन | मैं | मैं | मैं |
| लाइव ए-स्कैन | मैं | मैं | मैं |
| समय-आधारित बी-स्कैन | मैं | मैं | मैं |
| लाभ और द्वार का नियंत्रण | मैं | मैं | मैं |
| रिक्त | मैं | मैं | मैं |
| थ्रू-पेंट और कोटिंग्स | × | मैं | मैं |
| डेटा लॉकर | × | × | मैं |
| डेटाव्यू सॉफ्टवेयर | × | × | मैं |
TM281DL अल्ट्रासोनिक मोटाई गेज के निर्दिष्टीकरण
| प्रदर्शन प्रकार | 2.4 ''रंग OLED, 320×240 पिक्सल, इसके विपरीत 10,000:1 |
| परिचालन सिद्धांत | पल्स इको डुअल एलीमेट ट्रांसड्यूसर के साथ |
| माप सीमा | सामग्री, जांच और सतह की स्थिति के आधार पर 0.50 मिमी से 508 मिमी (0.02 '' से 20.00 ''), |
| मापने का संकल्प | चयन योग्य 0.01 मिमी, 0.1 मिमी (चयन योग्य 0.001 '', 0.01 '') |
| इकाइयों | इंच या मिलीमीटर |
| सुधार मोड | RF+, RF-, HALF+, HALF-, FULL |
| प्रदर्शन प्रणाली | सामान्य, न्यूनतम/अधिकतम कैप्चर, डीआईएफएफ/आरआर%, ए-स्कैन, बी-स्कैन |
| वी-पथ सुधार | स्वचालित |
| नई दर | चयन योग्य 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| सामग्री वेग रेंज | ५०० से ९९९९ मी/से (०.०१९७ से ०.३९३९ इंच/μs) |
| बोली | अंग्रेजी, फ्रेंच, जर्मन, जापानी, चीनी |
| अलार्म सेटिंग्स | न्यूनतम और अधिकतम अलार्म।0.25 मिमी से 508 मिमी (0.010 '' से 20.00 '') की सीमा।अलार्म पर गतिशील तरंग रंग परिवर्तन |
| ऊर्जा की आवश्यकताएं | 2 एए आकार की बैटरी |
| ऑपरेटिंग समय | लगभग ४० घंटे |
| साधन शट-ऑफ | 5, 10, 20 मिनट की निष्क्रियता के बाद हमेशा चालू या ऑटो बंद का चयन किया जा सकता है |
| परिचालन तापमान | -10 ℃ से + ५० ℃ (+ १० डिग्री फ़ारेनहाइट से + १२ डिग्री फ़ारेनहाइट) |
| आकार | 156 मिमी × 75 मिमी × 38 मिमी (एच × डब्ल्यू × डी) |
| वज़न | बैटरी सहित 270g |

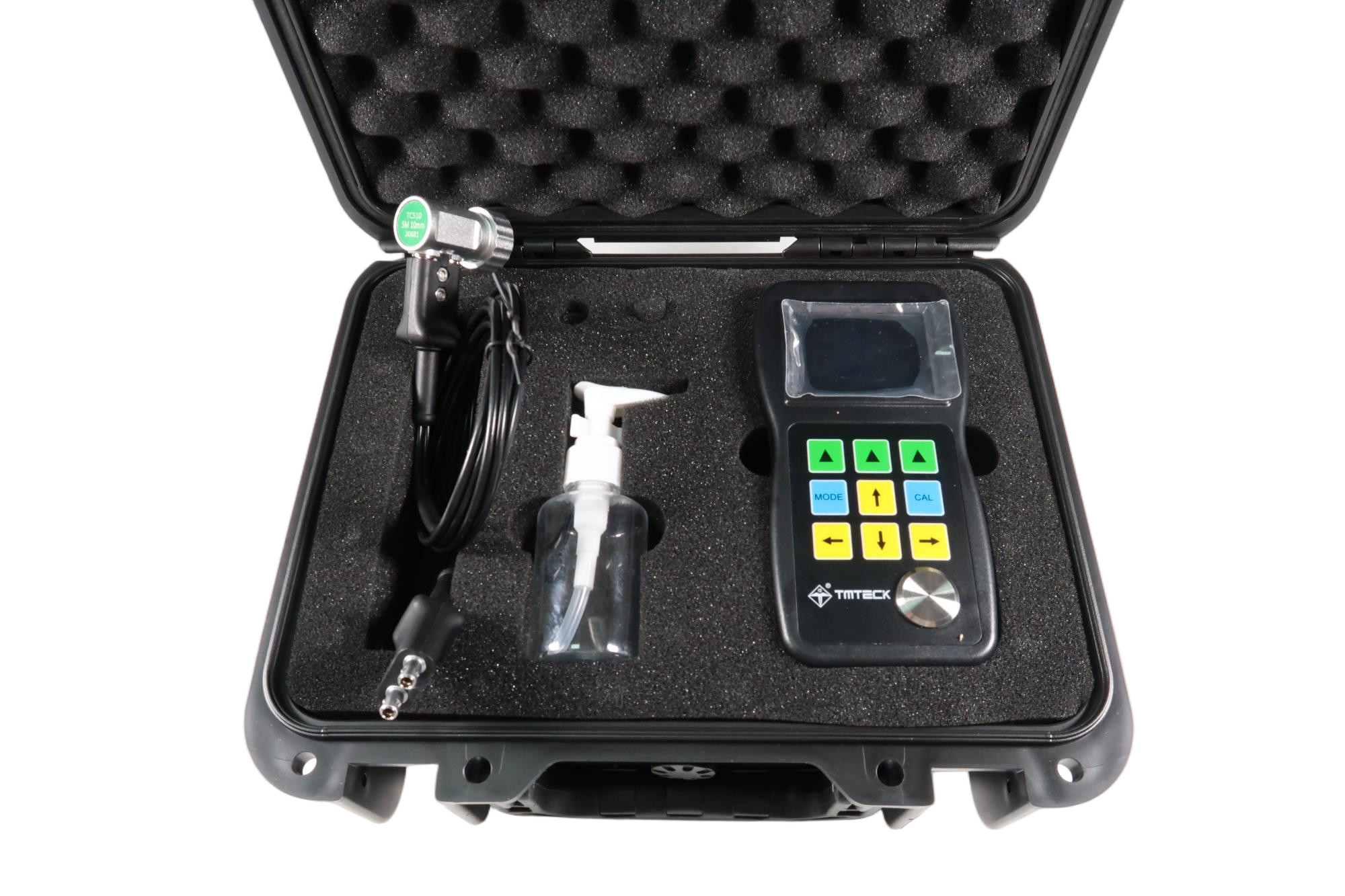

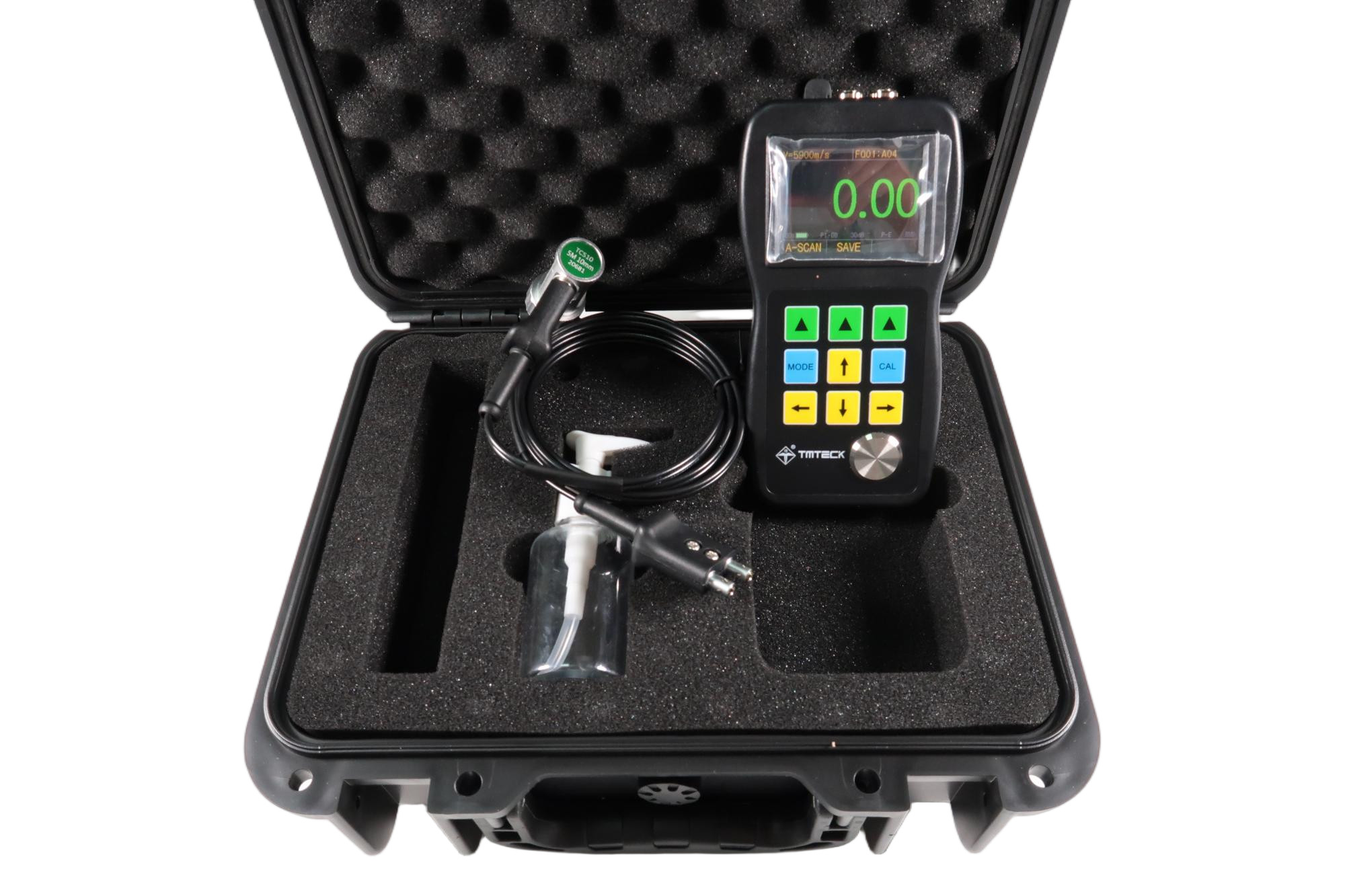

मानक वितरण
| नाम | मात्रा |
| मुख्य भाग | 1 |
| जांच | 1 |
| बैटरी | 1 |
| युग्मक | 1 |
| मुक़दमा को लेना | 1 |
| परिचालन मैनुअल | 1 |
| यूएसबी तार | 1 |
| सॉफ्टवेयर | 1 |
| TM281 जांच/ट्रांसड्यूसर निर्दिष्टीकरण | ||||||
| नमूना | प्रकार | आवृत्ति | चित्र |
माप श्रेणी |
तापमान सीमा | |
|
पीटी-08 | TM281 मानक | 5 मेगाहर्ट्ज | 11 मिमी | 0.8 से 100.0 मिमी | -10 से 70 ℃ |
|
टीसी510बी | TM281D/DL मानक | 5 मेगाहर्ट्ज | 13.5 मिमी | 1.2 से 200.0 मिमी | -10 से 70 ℃ |
|
टीसी550 | छोटी ट्यूब | 5 मेगाहर्ट्ज | 5 मिमी | 0.8-60 मिमी | -10 से 70 ℃ |
|
जेडटी-12-2 | कच्चा लोहा | 2 मेगाहर्ट्ज | 17 मिमी | 4.0 से 508 मिमी | -10 से 70 ℃ |
|
पीटी-06 | छोटी ट्यूब | 7.5 मेगाहर्ट्ज | 8 मिमी | 0.8 से 30 मिमी | -10 से 70 ℃ |
|
पीटी-04 | उंगलियों | 10 मेगाहर्ट्ज | 6 मिमी | 0.7 से 12 मिमी | -10 से 70 ℃ |
|
जीटी-12-2 | उच्च तापमान | 5 मेगाहर्ट्ज | 15 मिमी | 4 से 80 मिमी | -20 से 300 ℃ |
