| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | TMTeck |
| प्रमाणन: | CE |
| Model Number: | TM282 |
| Minimum Order Quantity: | 1pc |
| मूल्य: | negotiable |
| Packaging Details: | Carton 30*15*24cm 2.5kg |
| Delivery Time: | 3-5 work day |
| Payment Terms: | T/T, Western Union,paypal |
| Supply Ability: | 100PCS/Two weeks |
| सुधार मोड: | आरएफ+, आरएफ-, आधा+, आधा-, पूर्ण | सामग्री वेग रेंज: | 500 से 9999m/s(0.0197 से 0.3939 in/μs) |
|---|---|---|---|
| परिचालन तापमान: | -10°C से +50°C(+10°F से +12°F) | आकार: | 158 मिमी × 76 मिमी × 37 मिमी (एच × डब्ल्यू × डी) |
| वजन: | बैटरी सहित 285 ग्राम | ||
| प्रमुखता देना: | एक बी स्कैन अल्ट्रासोनिक मोटाई गेज,कोटिंग अल्ट्रासोनिक मोटाई गेज के माध्यम से,सॉफ्टवेयर अल्ट्रासोनिक मोटाई गेज |
||

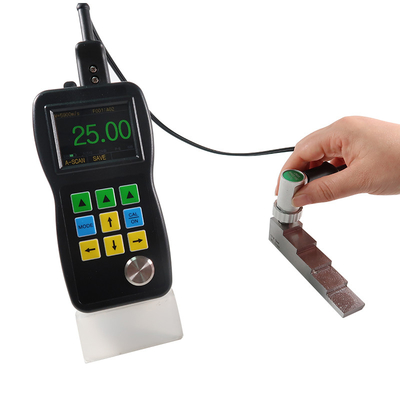

अल्ट्रासोनिक मोटाई गेजTM282 के साथए&बी स्कैन/कोटिंग के माध्यम से/सॉफ्टवेयर
उत्पाद का वर्णन
टीएम282 ए/बी स्कैन अल्ट्रासोनिक मोटाई गेज के साथ रंगीन स्क्रीन विभिन्न कठिन मोटाई माप को हल करने में पेशेवर
विशेषताएं:
2.4 रंग OLED, 320 X 240 पिक्सेल, प्रदर्शन कंट्रास्ट 10,000:1
लाइव कलर ए-स्कैन
उपयोगकर्ता सीधे स्क्रीन पर अल्ट्रासोनिक ध्वनि (या ए-स्कैन) के रंग तरंग रूप को देख सकते हैं, जो उन अवसरों के लिए काफी महत्वपूर्ण है जब हमें परीक्षण परिणामों की सटीकता की जांच करने की आवश्यकता होती है।कई मामलों में गलत परीक्षण परिणाम या यहां तक कि कोई रीडिंग नहीं होगी।. हम A-स्कैन के माध्यम से आसानी से कारणों को पा सकते हैं. तीन मापदंडों को समायोजित करें GAIN, BLACKING, GATE, और फिर हम सही रीडिंग प्राप्त करेंगे.
लाइव कलर बी-स्कैन
TM282 मोटाई गेज समय आधार बी-स्कैन समारोह है. workpiece की सतह के साथ जांच ले जाएँ, फिर workpiece प्रदर्शन के अनुप्रस्थ प्रोफाइल,काम के टुकड़े के निचले हिस्से के समोच्च का निरीक्षण करने के लिए उपयोग किया जाता हैयह स्वचालित रूप से बी-स्कैन छवि का न्यूनतम मूल्य कैप्चर कर सकता है, और एक लाल त्रिकोण द्वारा न्यूनतम की स्थिति इंगित कर सकता है।आप पॉइंटर को स्थानांतरित करके बी-स्कैन छवि के किसी भी बिंदु मोटाई मूल्य देख सकते हैं.
कोटिंग फ़ंक्शन के माध्यम से अब कोटिंग हटाने के लिए समय बर्बाद करने की जरूरत नहीं है
TM282 में यह व्यापक रूप से प्रशंसित कार्य है। यह सब्सट्रेट की दो निरंतर नीचे की सतह को मापकर महसूस किया जाता है। इस मोड में और भी फायदे हैंः
1. शून्य कैलिब्रेशन से छूट
2उच्च स्थिरता, माप मूल्य जांच दबाव, युग्मन परत मोटाई और काम के टुकड़े की सतह धूल से प्रभावित नहीं है।
3शून्य बहाव
शक्ति-काटने का कार्य
यदि आप लंबे समय तक डिवाइस का उपयोग नहीं करते हैं, तो आप ऊर्जा बचाने के लिए इस बटन को दबा सकते हैं, जिससे बैटरी का जीवन बहुत लंबा हो जाता है।
अधिक व्यावहारिक कार्य
अंतर/कम करने की दर:अंतर मोड वास्तविक मूल्य और सामान्य मूल्य के बीच अंतर प्रदर्शित करता है। कमी दर गणना करता है और सामग्री पतली होने पर मोटाई में कमी का प्रतिशत दिखाता है।विशिष्ट अनुप्रयोग धातु सामग्री को मापने के लिए है जो झुकने के कारण पतला हो जाता है.
सूचना प्रदर्शित करता हैःLOS, min, max, एक ही समय में min प्रदर्शित करते समय बड़ा रीडिंग, वेग, शून्य, कैलिब्रेशन, इकाइयां, फ्रीज, अनफ्रीज, बैटरी जीवन शेष प्रतिशत, लाभ - कम, एसटीडी, उच्च, इको टू इको प्रतीक
अधिकतम / मिनट. कैप्चरःइस मोड पर, वर्तमान मोटाई, न्यूनतम मोटाई और अधिकतम मोटाई एक ही समय में स्क्रीन पर दिखाई जाएगी।
अलार्म मोडःगतिशील परिवर्तन जब अलार्म मोटाई रीडिंग का रंग.
अद्यतन दरः4Hz, 8hz और 16hz चयन योग्य। सामान्य अनुप्रयोग के लिए 4Hz, जब आपको एक त्वरित स्कैन की आवश्यकता होती है, जैसे उच्च तापमान माप, आप उच्च अद्यतन आवृत्ति चुन सकते हैं।
बहु-भाषाएँ उपलब्ध:चीनी, अंग्रेजी, स्पेनिश, जर्मन।
इको से इको:केवल धातु की मोटाई को मापता है (रंग और कोटिंग को अनदेखा करता है)
डेटा लॉगरःरैखिक या ग्रिड फ़ाइलों में आईडी बिंदु के साथ 99999 मोटाई डेटा लॉगर (400 फाइलें)
आउटपुटःयूएसबी 2.0 फुल स्पीड कनेक्टर. डेटाव्यू रिपोर्ट सॉफ्टवेयर
आकारः156mm) (L) 76mm) (W) x 1.25" (38 mm) (H)
वजनः285 ग्राम
तापमानःगेज ऑपरेटिंगः -10°C से 50°C
मानक TM510 जांच
जांच उपकरण का दिल है,TMटेक के पास दुनिया की अग्रणी जांच उत्पादन तकनीक है। TM510 जांच उच्च प्रदर्शन वाले पिज़ोइलेक्ट्रिक सिरेमिक चिप का उपयोग करती है,एकीकृत धातु डाई-कास्टिंग खोल के साथ, उच्च गुणवत्ता बनाने के लिए लागत की परवाह किए बिना, जांच और केबल के व्यावहारिक डिजाइन को अलग किया गया है।
टीएम28 के बीच अंतर2श्रृंखला अल्ट्रासोनिक मोटाई गेज
| टीएम282 | टीएम282D | TM282DL | |
| रंग प्रदर्शन | √ | √ | √ |
| लाइव ए-स्कैन | √ | √ | √ |
| समय आधारित बी-स्कैन | √ | √ | √ |
| प्रवेश और प्रवेश द्वार पर नियंत्रण | √ | √ | √ |
| खाली करना | √ | √ | √ |
| थ्रू-पेंट&कोटिंग्स | × | √ | √ |
| डेटा लॉगर | × | × | √ |
| डेटाव्यू सॉफ्टवेयर | × | × | √ |
टीएम28 के विनिर्देश2डीएल अल्ट्रासोनिक मोटाई गेज
| प्रदर्शन प्रकार | 2.4' रंग OLED, 320×240 पिक्सेल, प्रदर्शन कंट्रास्ट 10,000:1 |
| संचालन सिद्धांत | डुअल एलिमेंट ट्रांसड्यूसर के साथ पल्स इको |
| माप सीमा | 0.50 मिमी से 508 मिमी ((0.02' से 20.00' तक), सामग्री, जांच और सतह की स्थिति के आधार पर;E-E मोडः 3-50 मिमी स्थिति में |
| माप संकल्प | चयन योग्य 0.01mm, 0.1mm ((चयन योग्य 0.001'', 0.01'') |
| इकाइयां | इंच या मिलीमीटर |
| सुधार मोड | आरएफ+, आरएफ-, हाफ+, हाफ-, फुल |
| प्रदर्शन मोड | सामान्य, न्यूनतम/अधिकतम कैप्चर, डीआईएफएफ/आरआर%, ए-स्कैन, बी-स्कैन |
| वी-पथ सुधार | स्वचालित |
| अद्यतन दर | चयन योग्य 4Hz, 8Hz, 16Hz |
| सामग्री वेग सीमा | 500 से 9999m/s ((0.0197 से 0.3939 in/μs) |
| भाषाएँ | अंग्रेजी, फ्रेंच, जर्मन, स्पेनिश, चीनी |
| अलार्म सेटिंग्स | न्यूनतम और अधिकतम अलार्म. 0.25 मिमी से 508 मिमी (0.010' से 20.00' तक) की सीमा। अलार्म पर गतिशील तरंग रूप रंग परिवर्तन |
| बिजली की आवश्यकताएँ | 2 एए आकार की बैटरी |
| ऑपरेटिंग समय | लगभग 40 घंटे |
| उपकरण बंद करना | 5, 10, 20 मिनट की निष्क्रियता के बाद हमेशा चालू या स्वतः बंद करने योग्य |
| परिचालन तापमान | -10°C से +50°C ((+10°F से +12°F) |
| आकार | 158mm × 76mm × 37mm (H × W × D) |
| वजन | बैटरी सहित 285 ग्राम |
मानक वितरण TM282डीएल
| नाम | मात्रा |
| मुख्य शरीर | 1 |
| जांच | 1 |
| बैटरी | 1 |
| कूपप्लान्ट | 1 |
| ढोने का मामला | 1 |
| ऑपरेटिंग मैनुअल | 1 |
| यूएसबी केबल | 1 |
| सॉफ्टवेयर | 1 |
| टीएम282जांच/ट्रांसड्यूसर विनिर्देश | ||||||
| पीआईसी | मॉडल | प्रकार | आवृत्ति | संपर्क व्यास |
माप रेंज |
तापमान सीमा |
|
पीटी-08 | टीएम 282 मानक | 5MHz | 11 मिमी | 0.8 से 100.0 मिमी | -10 से 70°C |
|
TM510 | TM282D/DL मानक | 5MHz | 13.5 मिमी | 1.2 से 200.0 मिमी | -10 से 70°C |
|
TM550 | छोटी नली | 5MHz | 5 मिमी | 0.8-60 मिमी | -10 से 70°C |
|
ZT-12-2 | कास्ट आयरन | 2MHz | 17 मिमी | 4.0 से 508 मिमी तक | -10 से 70°C |
|
पीटी-06 | छोटी नली | 7.5MHz | 8 मिमी | 0.8 से 30 मिमी | -10 से 70°C |
|
पीटी-04 | उंगली | 10MHz | 6 मिमी | 0.7 से 12 मिमी | -10 से 70°C |
|
जीटी-12-2 | उच्च तापमान | 5MHz | 15 मिमी | 4 से 80 मिमी तक | -20 से 300°C |
|
जीटी-12-4 | उच्च तापमान | 5MHz | 15 मिमी | 4 से 80 मिमी तक | -20 से 550°C |
