| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTECK |
| प्रमाणन: | EN12668-1 |
| मॉडल संख्या: | TFD810C |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 30PCS / दो सप्ताह |
| कार्य आवृत्ति: | W\N बैंड, W: 0.2~30MHz; एन: 1.5~3मेगाहर्ट्ज | वारंटी: | 2 वर्ष |
|---|---|---|---|
| संवेदनशीलता अधिशेष: | ≥60dB (200Φ2 FBH) | जांच में देरी उपलब्ध है: | 0~999.9μs |
| वजन: | लगभग 0.9 किग्रा (बैटरी और इन-बिल्ट चार्जर के साथ) | विवेकशीलता: | ≥36dB (5MHzΦ14 ट्रांसड्यूसर के साथ संयोजित) |
| एटेन्यूएटर त्रुटि: | प्रति 12dB ±1dB | ||
| प्रमुखता देना: | EN12668-1 पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर,20MHz पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर,20MHz पोर्टेबल दोष डिटेक्टर |
||

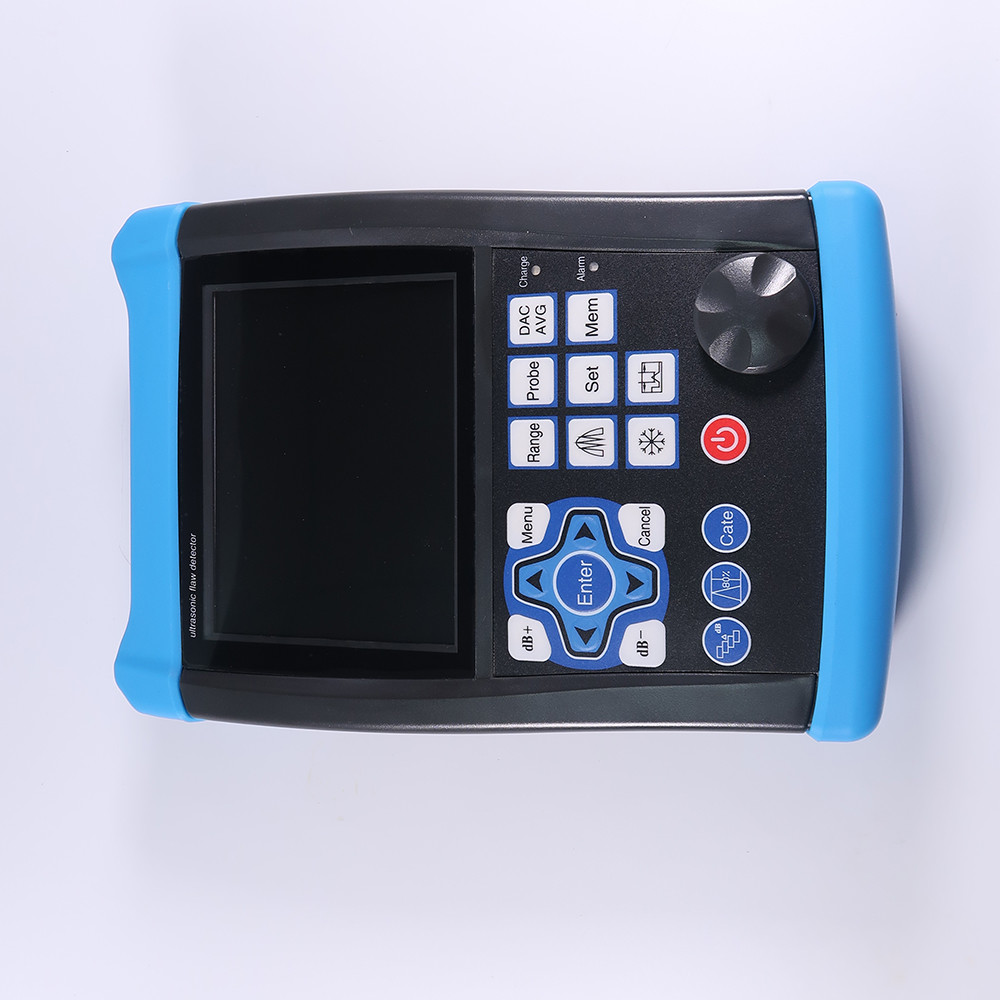

अल्ट्रासोनिक दोष डिटेक्टर TFD810C
★उपयोगकर्ता के अनुकूल संवाद इंटरैक्टिव कैलिब्रेशन, वक्र बनाने आदि जैसे कार्यों में मदद करता है।
★सभी उपकरण जो आपको चाहिएः डीएसी, एवीजी, टीसीजी, कलर बीएसकन, एडब्ल्यूएस, आदि।
★पल्स पुनरावृत्ति आवृत्ति: 20-3000 हर्ट्ज सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।
★उच्च संकेत से शोर अनुपात, स्पष्ट और स्थिर गूंज, शोर विरोधी डिजाइन, कठिन कार्य परिस्थितियों के लिए एकदम सही।
★12 अंकों का AD, उच्च गति से नमूनाकरण सभी विवरणों के साथ बेहतर गूंज आरेख की ओर जाता है। संवेदनशील और छोटी त्रुटियों का भी पता लगा सकता है।
★क्रिस्टल स्पष्ट वास्तविक रंग प्रदर्शन. उपयोगी उपयोगकर्ता इंटरफ़ेस ऑपरेशन को बहुत आसान बनाता है.
★उच्च गति वास्तविक समय दोष का पता लगाने वीडियो रिकॉर्डिंग असीमित यूएसबी डेटा भंडारण.
★साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।
★IP65 मानक। मिश्र धातु + सिलिका जेल केस, पानी और धूल का सबूत, ठोस और हमेशा के लिए रहता है।
★बैटरी एक बार चार्ज होने पर 15 घंटे तक चलती है। प्रत्येक बैटरी का अपना चार्जिंग कंट्रोल होता है इसलिए दो बैटरी के साथ यह घड़ी के आसपास काम कर सकती है।
विनिर्देश
रेंजः0-15000 मिमी,स्टील गति पर
सामग्री गतिः100 ₹20000 m/s
पल्स पुनरावृत्ति आवृत्ति:20-3000 हर्ट्ज
गतिशील सीमाः≥38dB
रैखिकताः क्षैतिजः +/-0.2% FSW, ऊर्ध्वाधरः 0.25% FSH, एम्पलीफायर सटीकता +/-1 dB.
रिज़ॉल्यूशन पावरः>40dB (5P14)
संवेदनशीलता शेषः>66dB
अस्वीकृति (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
500 स्वतंत्रता सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं;
1000 ए ग्राफ की बड़ी स्मृति
परीक्षण मोडः पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन
जांच के प्रकार: एकल सीधी, एकल कोण, डॉल सीधी, डॉल एंज, थ्रू, क्रैपिंग, सतह
गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
इंच या मिलीमीटर
बिजली की आवश्यकताएंः एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
डिस्प्ले देरीः -20 से 3400 μs
जांच देरी/शून्य ऑफसेटः 0 से 99.99μs

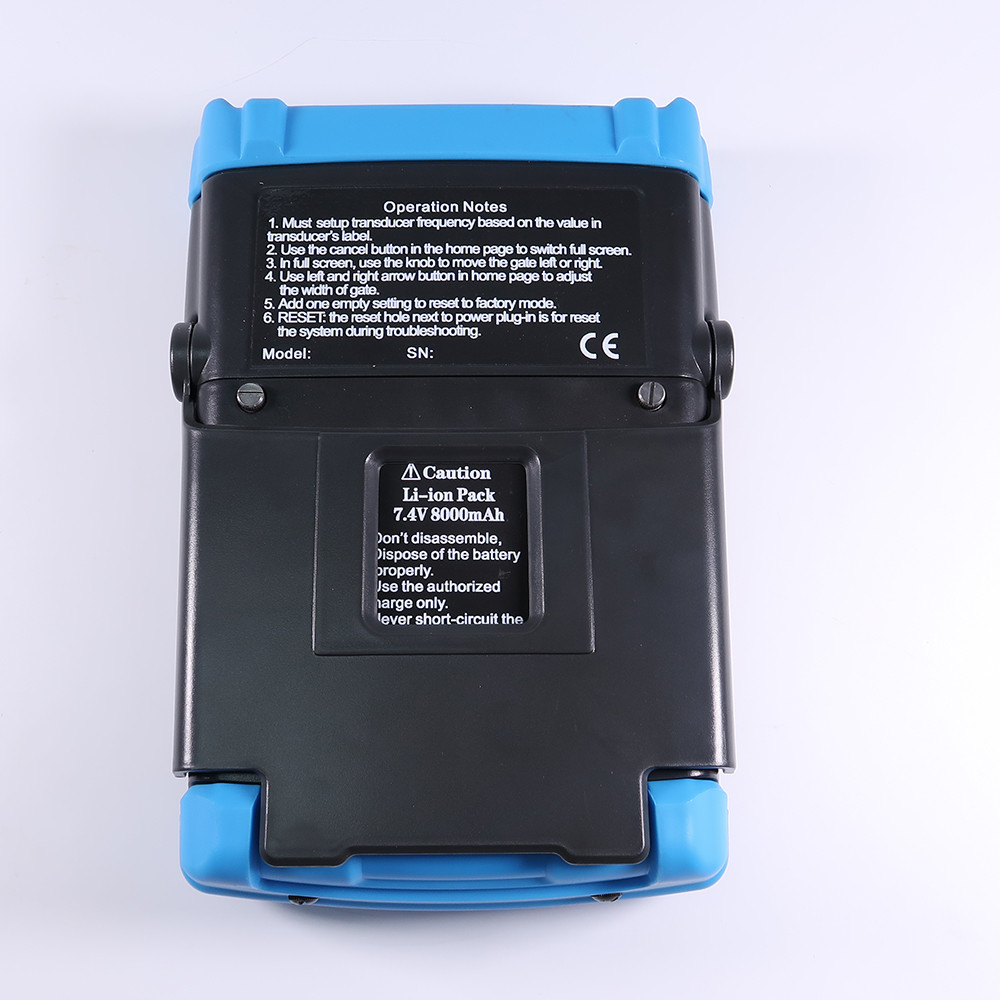

आंतरिक रिचार्जेबल लिथियम आयन बैटरी पैक 8.000 mAh पर 7.2V रेटेड
प्रदर्शन चमक के आधार पर 15 घंटे का नाममात्र संचालन समय
4 घंटे का सामान्य रिचार्ज समय
H×W×D(मिमी): 260×175×60 (मिमी)
वजन:1.2 किलोग्राम
ऑपरेटिंग तापमानः -10°C से 50°C
भंडारण तापमानः -30°C से 50°C
पल्स ऊर्जाः 200V, 300V, 400V, 500V चयन योग्य
सुधारः सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ प्रणाली
बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 35 मेगाहर्ट्ज
गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
संवेदनशीलताः 120 डीबी अधिकतम चयन योग्य संकल्प 0 में।1, 1.0, 2.0, 6.0 डीबी
ट्रांसड्यूसर कनेक्शनः BNC या LEMO
कार्य
स्वचालित प्रदर्शन सटीक दोष स्थान ((गहराई d,स्तर p,दूरी s,विस्तार,sz dB,ф) ।
दोष का आकारः AVG/AVG या DAC का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग की गति।
ट्रांसड्यूसर का स्वचालित कैलिब्रेशन शून्य बिंदु, कोण, सामने के किनारे और सामग्री गति।
इको का मूल्यांकन करने के लिए डीएसी और एवीजी का उपयोग करना और उपयोग करना सुविधाजनक है, वक्र को संशोधित और क्षतिपूर्ति की जा सकती है।
यू-डिस्क को जोड़कर, यूनिट को असीमित मेमोरी मिल सकती है।
परीक्षण प्रक्रिया और प्ले का वीडियो स्वचालित रूप से बनाएं; उपयोग करें, वीडियो की लंबाई असीमित है।
रंग बी स्कैन.
इकाई में 15 मानक हैं।
साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल डिवाइस के लिए नीले दांत कनेक्शन।1.
घुमावदार सतह सुधार सुविधा
दरार ऊंचाई माप कार्य।
आवर्धक द्वारः पूरे स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
स्वतः लाभ समारोह।
लिफाफाः 60 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन और ए-स्कैन के लिफाफे का एक साथ प्रदर्शन
प्रदर्शन।
पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
स्कैन फ्रीजः डिस्प्ले फ्रीज में तरंगरूप और ध्वनि पथ डेटा होता है।
अलार्म: बीप और एलईडी।
वास्तविक समय घड़ी.
प्रतिध्वनि भरें.
कब्जा निशान.
गेट के भीतर इको रंग.

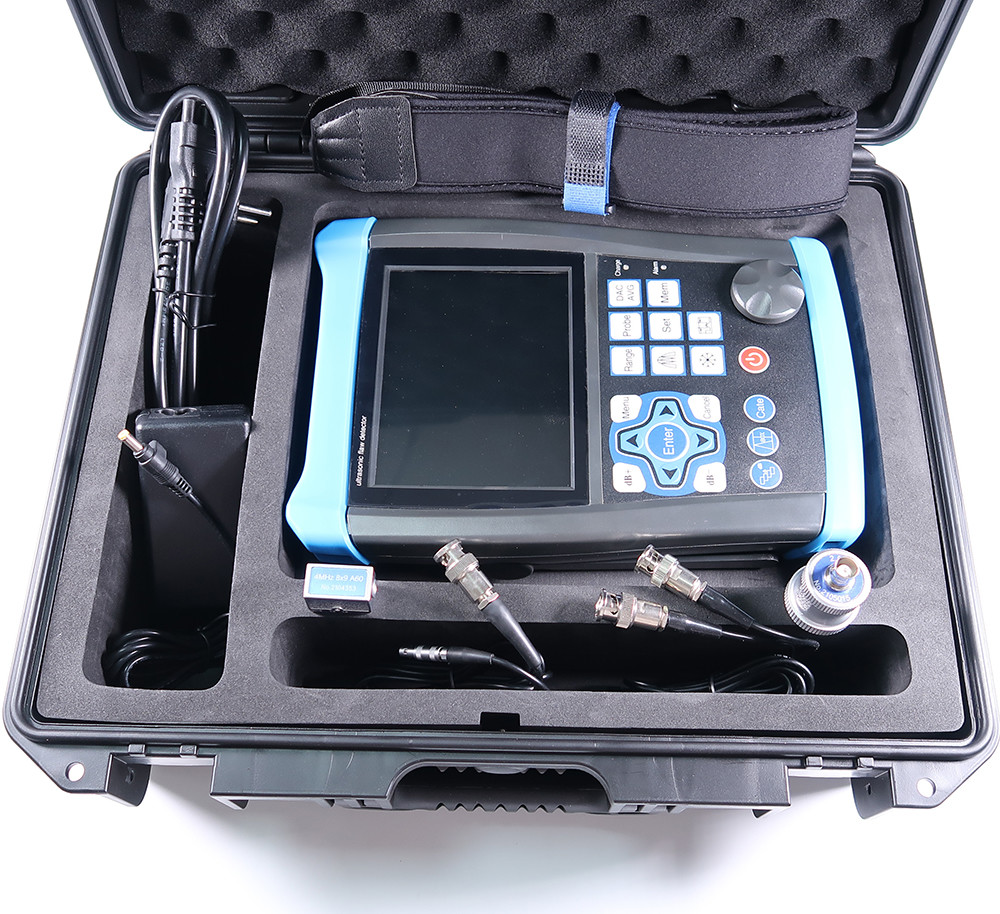

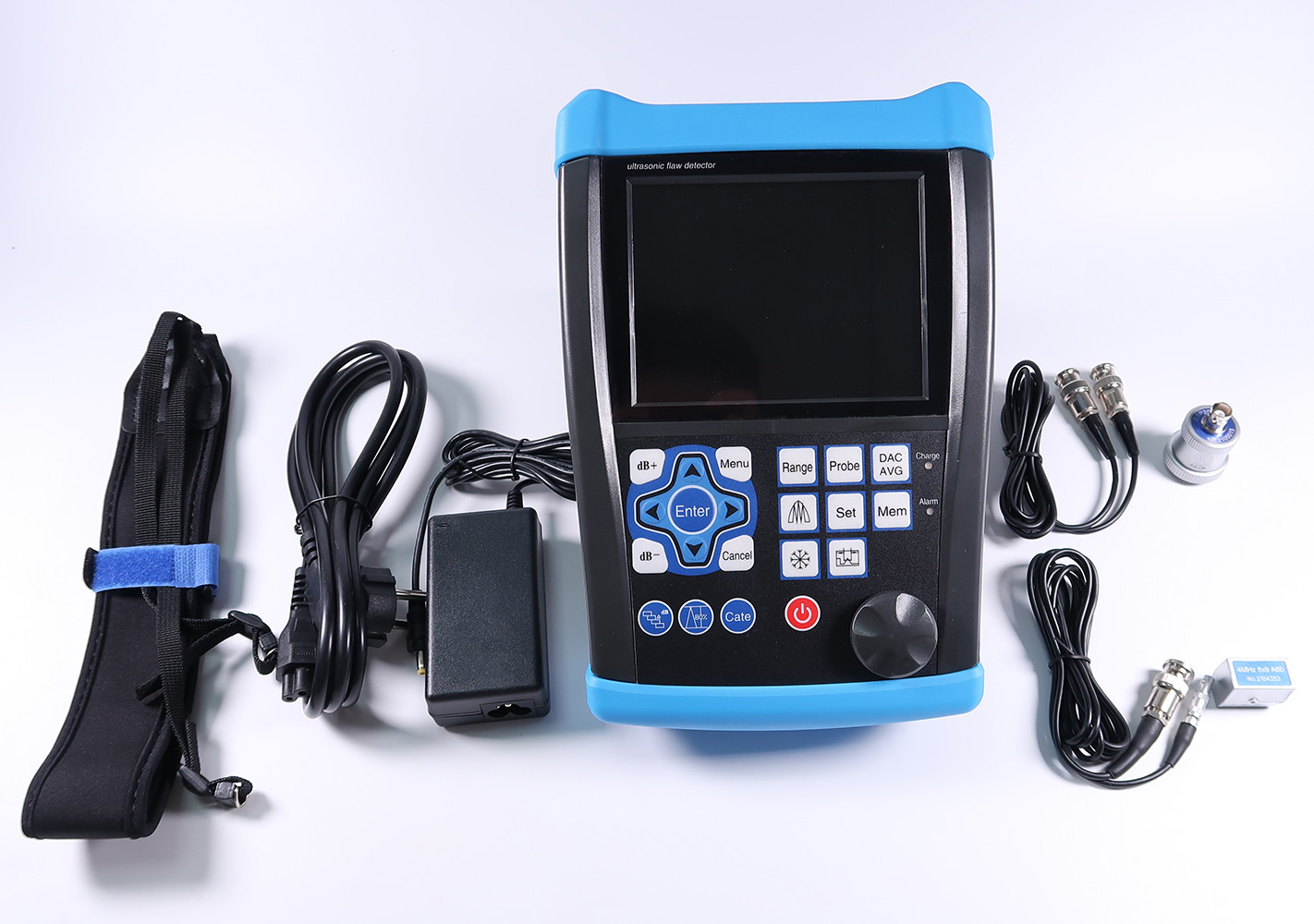

आधार यंत्र पैकेज
पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर
सीधे बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, Φ10)
कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°)
ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C5, या वैकल्पिक C9-C5)
रिचार्जेबल लिथियम आयन बैटरी पैकेज, 8 एम्पियर घंटे
विद्युत आपूर्ति/चार्जर इकाई
अंग्रेजी में संचालन पुस्तिका
एप सॉफ्टवेयर
पट्टा
