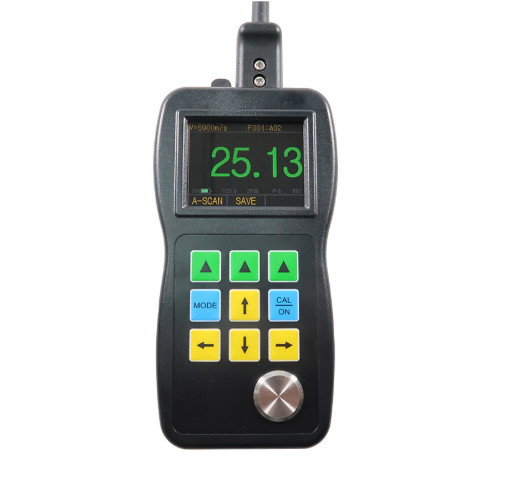

TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTeck
प्रमाणन: CE
मॉडल संख्या: TM281
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन 30 * 15 * 24 सेमी 2.5 किग्रा
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 100 PCS / दो सप्ताह
विस्तार जानकारी
डिस्प्ले प्रकार: 2.4'' रंग OLED, 320×240 पिक्सेल, कंट्रास्ट 10,000:1 परिचालन सिद्धांत: दोहरे तत्व ट्रांसड्यूसर के साथ पल्स इको
माप सीमा: सामग्री, जांच और सतह की स्थिति के आधार पर 0.50 मिमी से 508 मिमी (0.02 '' से 20.00 '' मापने का संकल्प: चयन योग्य 0.01 मिमी, 0.1 मिमी (चयन योग्य 0.001 '', 0.01 '')
इकाइयों: इंच या मिलीमीटर सुधार मोड: आरएफ+, आरएफ-, आधा+, आधा-, पूर्ण
प्रदर्शन मोड: सामान्य, न्यूनतम/अधिकतम कैप्चर, डीआईएफएफ/आरआर%, ए-स्कैन, बी-स्कैन वी-पथ सुधार: स्वचालित
नई दर: चयन योग्य 4Hz, 8Hz, 16Hz सामग्री वेग रेंज: 500 से 9999m/s(0.0197 से 0.3939 in/μs)
प्रमुखता देना:

2.4 "अल्ट्रासोनिक मोटाई गेज

,

4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज

,

अल्ट्रासोनिक मोटाई गेज पूरी तरह से स्वचालित


उत्पाद विवरण

अल्ट्रासोनिक मोटाई गेज A&B रबर मोटाई परीक्षण के लिए स्कैन TM281

उत्पाद का वर्णन:



टीएम281 सीरीज कलर स्क्रीन के साथ ए/बी स्कैन अल्ट्रासोनिक मोटाई गेज विभिन्न कठिन मोटाई माप को हल करने में पेशेवर


विशेषताएं:


2.4 रंग OLED, 320 X 240 पिक्सेल, कंट्रास्ट 10,000:1


लाइव कलर ए-स्कैन
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 0



उपयोगकर्ता सीधे स्क्रीन पर अल्ट्रासोनिक ध्वनि (या ए-स्कैन) के रंग तरंग रूप को देख सकते हैं, जो उन अवसरों के लिए काफी महत्वपूर्ण है जब हमें परीक्षण परिणामों की सटीकता की जांच करने की आवश्यकता होती है।कई मामलों में गलत परीक्षण परिणाम या यहां तक कि कोई रीडिंग नहीं होगी।. हम A-स्कैन के माध्यम से आसानी से कारणों को पा सकते हैं. तीन मापदंडों को समायोजित करें GAIN, BLACKING, GATE, और फिर हम सही रीडिंग प्राप्त करेंगे.
लाइव कलर बी-स्कैन
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 1



TM281 श्रृंखला मोटाई गेज समय आधार बी-स्कैन समारोह है। workpiece की सतह के साथ जांच ले जाएँ, तो workpiece प्रदर्शन के पार अनुभाग प्रोफाइल,काम के टुकड़े के निचले हिस्से के समोच्च का निरीक्षण करने के लिए उपयोग किया जाता हैयह स्वचालित रूप से बी-स्कैन छवि का एक न्यूनतम मूल्य कैप्चर कर सकता है, और एक लाल त्रिकोण द्वारा न्यूनतम की स्थिति इंगित कर सकता है।आप पॉइंटर को स्थानांतरित करके बी-स्कैन छवि के किसी भी बिंदु मोटाई मूल्य देख सकते हैं.





कोटिंग फ़ंक्शन के माध्यम सेअब कोटिंग हटाने के लिए समय बर्बाद करने की जरूरत नहीं है

अब TM281D और TM281DL में भी यह व्यापक रूप से प्रशंसित कार्य है। यह सब्सट्रेट की दो निरंतर नीचे की सतह को मापकर महसूस किया जाता है। इस मोड में और भी फायदे हैंः

  1. शून्य अंशांकन से छूट
  2. उच्च स्थिरता, माप मूल्य जांच दबाव, युग्मन परत मोटाई और काम के टुकड़े की सतह धूल से प्रभावित नहीं है।
  3. शून्य बहाव

अधिक व्यावहारिक कार्य :


अंतर/कम करने की दर:अंतर मोड वास्तविक मूल्य और सामान्य मूल्य के बीच अंतर प्रदर्शित करता है। कमी दर गणना करता है और सामग्री पतली होने पर मोटाई में कमी का प्रतिशत दिखाता है।विशिष्ट अनुप्रयोग धातु सामग्री को मापने के लिए है जो झुकने के कारण पतला हो जाता है.

अधिकतम / मिनट. कैप्चरःइस मोड पर, वर्तमान मोटाई, न्यूनतम मोटाई और अधिकतम मोटाई एक ही समय में स्क्रीन पर दिखाई जाएगी।

अलार्म मोडःगतिशील परिवर्तन जब अलार्म मोटाई रीडिंग का रंग.

अद्यतन दरः4Hz, 8hz और 16hz चयन योग्य। सामान्य अनुप्रयोग के लिए 4Hz, जब आपको एक त्वरित स्कैन की आवश्यकता होती है, जैसे उच्च तापमान माप, आप उच्च अद्यतन आवृत्ति चुन सकते हैं।

बहु-भाषाएँ उपलब्ध:चीनी, अंग्रेजी, जापानी, फ्रेंच, जर्मन।

इको से इको:केवल धातु की मोटाई को मापता है (रंग और कोटिंग को अनदेखा करता है)

डेटा लॉगरःरैखिक या ग्रिड फ़ाइलों में आईडी बिंदु के साथ 99999 मोटाई डेटा लॉगर (400 फाइलें)

आउटपुटःयूएसबी 2.0 फुल स्पीड कनेक्टर. डेटाव्यू रिपोर्ट सॉफ्टवेयर

आकारः156mm) (L) 76mm) (W) x 1.25" (38 mm) (H)

वजनः285 ग्राम

तापमानःगेज ऑपरेटिंगः -10°C से 50°C


 मानक TM510 जांचः


जांच उपकरण का दिल है,TMटेक के पास दुनिया की अग्रणी जांच उत्पादन तकनीक है। TM510 जांच उच्च प्रदर्शन वाले पिज़ोइलेक्ट्रिक सिरेमिक चिप का उपयोग करती है,एकीकृत धातु डाई-कास्टिंग खोल के साथ, उच्च गुणवत्ता बनाने के लिए लागत की परवाह किए बिना, जांच और केबल के व्यावहारिक डिजाइन को अलग किया गया है।

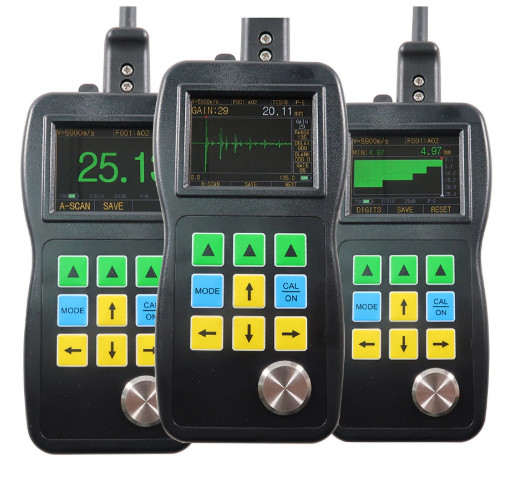

टीएम281 श्रृंखला अल्ट्रासोनिक मोटाई गेज के बीच अंतर

  टीएम281 TM281D TM281DL
रंग प्रदर्शन
लाइव ए-स्कैन
समय आधारित बी-स्कैन
प्रवेश और प्रवेश द्वार पर नियंत्रण
खाली करना
थ्रू-पेंट&कोटिंग्स ×
डेटा लॉगर × ×
डेटाव्यू सॉफ्टवेयर × ×


टीएम281डीएल अल्ट्रासोनिक मोटाई गेज के विनिर्देश

प्रदर्शन प्रकार 2.4' रंग OLED, 320×240 पिक्सेल, कंट्रास्ट 10,000:1
संचालन सिद्धांत डुअल एलिमेंट ट्रांसड्यूसर के साथ पल्स इको
माप सीमा 0.50mm से 508mm ((0.02' से 20.00' तक), सामग्री, जांच और सतह की स्थिति के आधार पर
माप संकल्प चयन योग्य 0.01mm, 0.1mm ((चयन योग्य 0.001'', 0.01'')
इकाइयां इंच या मिलीमीटर
सुधार मोड आरएफ+, आरएफ-, हाफ+, हाफ-, फुल
प्रदर्शन मोड सामान्य, न्यूनतम/अधिकतम कैप्चर, डीआईएफएफ/आरआर%, ए-स्कैन, बी-स्कैन
वी-पथ सुधार स्वचालित
अद्यतन दर चयन योग्य 4Hz, 8Hz, 16Hz
सामग्री वेग सीमा 500 से 9999m/s ((0.0197 से 0.3939 in/μs)
भाषाएँ अंग्रेजी, फ्रेंच, जर्मन, जापानी, चीनी
अलार्म सेटिंग्स न्यूनतम और अधिकतम अलार्म. 0.25 मिमी से 508 मिमी (0.010' से 20.00' तक) की सीमा। अलार्म पर गतिशील तरंग रूप रंग परिवर्तन
बिजली की आवश्यकताएँ 2 एए आकार की बैटरी
ऑपरेटिंग समय लगभग 40 घंटे
उपकरण बंद करना 5, 10, 20 मिनट की निष्क्रियता के बाद हमेशा चालू या स्वतः बंद करने योग्य
परिचालन तापमान -10°C से +50°C ((+10°F से +12°F)
आकार 156 मिमी × 75 मिमी × 38 मिमी (एच × डब्ल्यू × डी)
वजन बैटरी सहित 270 ग्राम

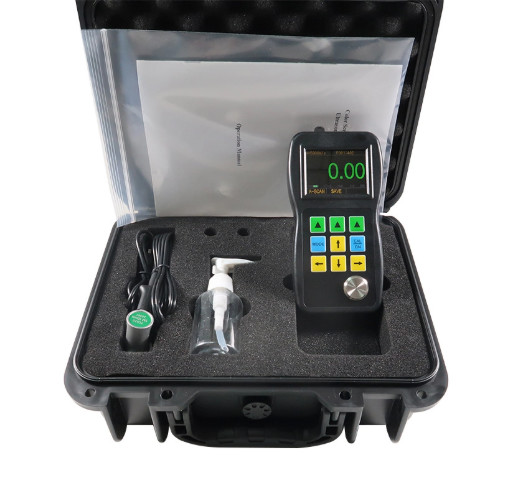

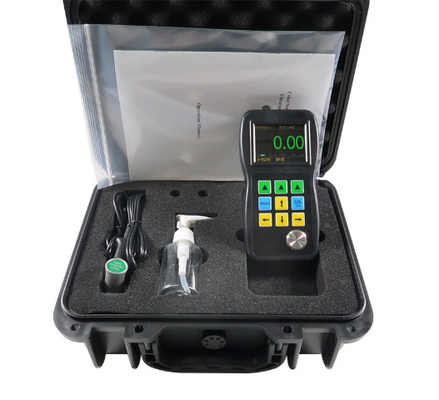

मानक वितरण

नाम मात्रा
मुख्य शरीर 1
जांच 1
बैटरी 1
कूपप्लान्ट 1
ढोने का मामला 1
ऑपरेटिंग मैनुअल 1
यूएसबी केबल 1
सॉफ्टवेयर 1
TM281 जांच/ट्रांसड्यूसर विनिर्देश
  मॉडल प्रकार आवृत्ति पीआईसी

माप

रेंज

तापमान सीमा
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 2 पीटी-08 टीएम 281 मानक 5MHz 11 मिमी 0.8 से 100.0 मिमी -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 3 TC510B TM281D/DL मानक 5MHz 13.5 मिमी 1.2 से 200.0 मिमी -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 4 TC550 छोटी नली 5MHz 5 मिमी 0.8-60 मिमी -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 5 ZT-12-2 कास्ट आयरन 2MHz 17 मिमी 4.0 से 508 मिमी तक -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 6 पीटी-06 छोटी नली 7.5MHz 8 मिमी 0.8 से 30 मिमी -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 7 पीटी-04 उंगली 10MHz 6 मिमी 0.7 से 12 मिमी -10 से 70°C
TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 8 जीटी-12-2 उच्च तापमान 5MHz 15 मिमी 4 से 80 मिमी तक -20 से 300°C






TM281 स्थिर लाइव रंग 4 हर्ट्ज अल्ट्रासोनिक मोटाई गेज ए / बी स्कैन पूरी तरह से स्वचालित Fully 9
