| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| मॉडल संख्या: | टीएमडी-302 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 3-6 कार्य दिवस |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 10PCS / दो सप्ताह |
| Scan: | 0.001-9.999s adjustable | कार्यकारी आवृति: | 100Hz-3MHz (उन्नत मॉडल 100Hz-6MHz) |
|---|---|---|---|
| Operation interface: | touch | आकार: | 200 मिमी * 120 मिमी * 100 मिमी |
| Screen Display: | Eddy current signal impedance diagram display | Weight: | 1.5Kg (battery included) |
| Display screen: | 5.7" semi-reflective | ||
| प्रमुखता देना: | डिजिटल पोर्टेबल एड़ी वर्तमान दोष डिटेक्टर,पोर्टेबल एड़ी वर्तमान दोष डिटेक्टर,डिजिटल एड़ी वर्तमान दोष डिटेक्टर; |
||

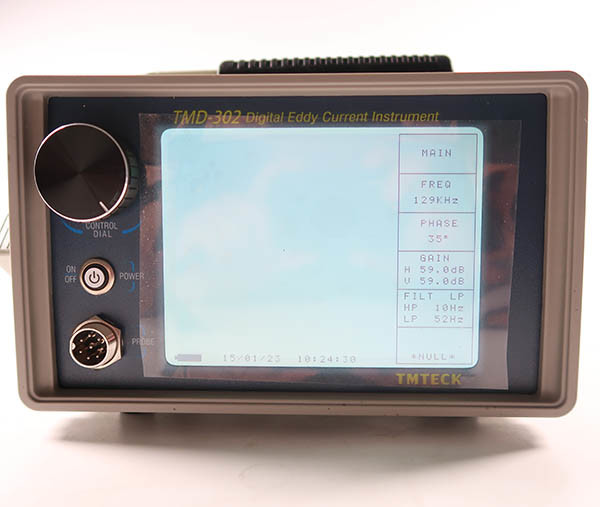

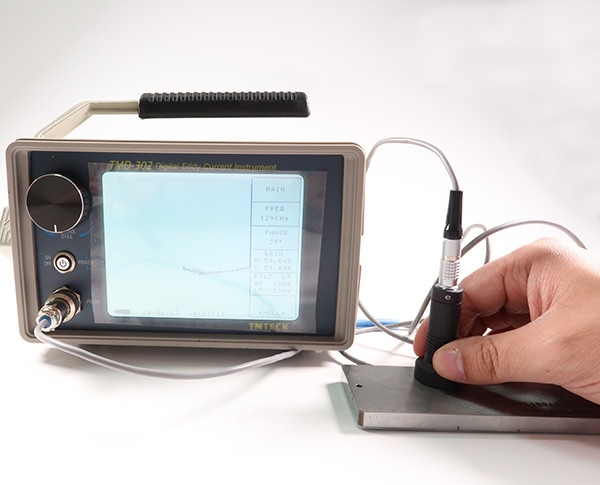

डिजिटल फ़िल्टर के साथ TMD-302 पोर्टेबल एड़ी-वर्तमान डिटेक्टर
तकनीकी मापदंड
मूल विशिष्टता
| प्रचालन इंटरफ़ेस | टच स्क्रीन, शटल डिजिटल नॉब पैनल |
| आवृति सीमा |
100Hz-3MHz (बढ़ाया मॉडल 100Hz-6MHz)। न्यूनतम वृद्धि संकेतित मूल्य का 1% है। |
| पाना |
0-100DB। न्यूनतम वृद्धि 0.1db है। क्षैतिज और ऊर्ध्वाधर लाभ को व्यक्तिगत रूप से या एक साथ समायोजित किया जा सकता है |
| संवेदनशीलता | 200V/of समायोज्य |
| अंकीय दर | 10-1500 बार/सेकंड |
| चरण रोटेशन | 0-360 ° (चरण 1 °) |
| स्कैन | 0.001-9.999s समायोज्य। न्यूनतम वृद्धि 0.001s है |
| कम-पास फ़िल्टरिंग | 0-500 हर्ट्ज। न्यूनतम वृद्धि 1Hz है |
| उच्च-पास फ़िल्टरिंग | 2-499 हर्ट्ज। न्यूनतम वृद्धि 1Hz है |
| शून्य सेटिंग | मैनुअल मजबूर शून्य, न्यूनतम प्रतिक्रिया समय ＜ 0.1 एस |
| स्क्रीन प्रदर्शन | एड़ी वर्तमान संकेत प्रतिबाधा आरेख प्रदर्शन |
| एडी वर्तमान सिग्नल समय आधार स्कैनिंग वक्र प्रदर्शन | |
| सिम्युलेटेड 3 डी स्टिरोग्राम डिस्प्ले | |
| स्क्रीन प्रतिधारण समय: | प्रतिबाधा ट्रेस का अवधारण समय 0.1 से 20 के दशक, चरण 0.1s तक वैकल्पिक है |
| स्कैन ट्रैक प्रतिधारण समय एक स्क्रीन चक्र के बराबर है | |
| एडी करंट सिग्नल ट्रैक को स्थायी रूप से बनाए रखा गया है और इसे मैन्युअल रूप से साफ किया जा सकता है | |
| संकेत विश्लेषण | स्वचालित या मैनुअल चरण माप |
| जांच ड्राइविंग | इसे 12 स्तरों में विभाजित किया गया है, और पीक-टू-पीक वोल्टेज 1V से 12V तक समायोज्य है |
| जांच प्रकार: | पुल प्रकार, चिंतनशील, निरपेक्ष, अंतर |
| पेन प्रकार, आसपास, घुसना, काठी प्रकार, बोल्टेड प्रकार, स्लाइडिंग प्रकार, विभिन्न बिंदु प्रकार, संयुक्त प्रकार | |
| वैकल्पिक जांच एडाप्टर, सभी प्रकार की जांच के घरेलू और विदेशी निर्माताओं के साथ संगत | |
| अलार्म मोड: | प्रतिबाधा फ्लैट प्रदर्शन: 1-4 आकार समायोज्य समकोण और ध्रुवीय अलार्म ज़ोन। |
| स्कैन दिखाता है: दो उच्च और कम समायोज्य अलार्म फ़ील्ड | |
| प्रोग्राम स्टोरेज: |
यह 100 यूनिट इंस्ट्रूमेंट सेटिंग्स को संग्रहीत और आह्वान कर सकता है, जिसमें डिटेक्शन पैरामीटर, डिस्प्ले कंट्रोल, अलार्म मोड और समन्वय पृष्ठभूमि शामिल हैं। प्रत्येक कार्यक्रम को 17 वर्णों तक नामित किया जा सकता है। चार्ज किए बिना, डिवाइस सेटिंग जानकारी अभी भी 10 से अधिक वर्षों के लिए बनाए रखी जा सकती है |
| आधार सामग्री भंडारण: | यह 1 से 60 के दशक के चक्रों के भीतर 20 इकाइयों को जमे हुए और लॉक किए गए एडी-करंट सिग्नल प्रतिबाधा मानचित्रों या सभी एडी-करंट सिग्नल प्रतिबाधा मानचित्रों को स्टोर और खेल सकता है। प्रत्येक डेटा को 17 वर्णों तक नामित किया जा सकता है। |
| वास्तविक समय की तारीख और समय प्रदर्शन |
इनपुट/आउटपुट इंटरफ़ेस
| चार्जर सॉकेट | बैटरी चार्ज करने या बिजली प्रदान करने के लिए बाहरी एसी चार्जिंग एडाप्टर |
सामान्य विनिर्देश
| आयाम | 200 मिमी*120 मिमी*100 मिमी |
| वज़न | 1.5 किग्रा (बैटरी शामिल) |
| प्रदर्शन | मजबूत प्रकाश में काम करता है (5.7 "सेमी-रिफ्लेक्टिव और अर्ध-पारदर्शी एलसीडी स्क्रीन बैकलाइट के साथ) |
बिजली की आपूर्ति
| डीसी | लिथियम रिचार्जेबल बैटरी, बिल्ट-इन इंटेलिजेंट चार्जिंग प्रोटेक्शन सर्किट, पूरी तरह से चार्ज किए गए बिना कट-ऑफ के 8 घंटे तक काम कर सकते हैं |
| एसी | आउटसोर्स बिजली की आपूर्ति 100-240VAC, 50/60 हर्ट्ज |
TMTeck पोर्टेबल एड़ी-वर्तमान डिटेक्टर के बीच का अंतर
| TMD-301 | TMD-302 | TMD-306 | |
| तरंग फ़िल्टर | × | √ | √ |
| 3 डी स्कैनिंग निरीक्षण | × | × | √ |
आवेदन
विमानन
विद्युत शक्ति उद्योग
पेटोकेमिकल उद्योग
धातु विज्ञान और मशीनरी उद्योग

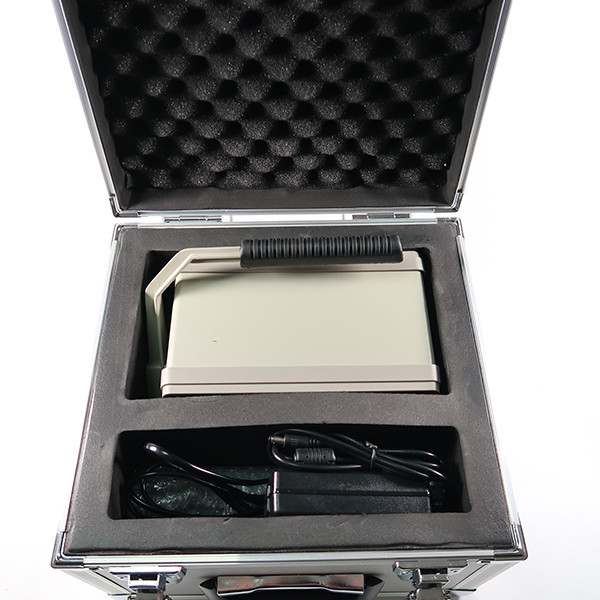

| TMD-302/TMD-306 पैकिंग सूची | ||
| नहीं। | वस्तु विवरण | क्यूटी |
| 1 | एडी करंट डिटेक्टर | 1 |
| 2 | एड़ी वर्तमान बिंदु-प्रकार की जांच | 1 |
| 3 | प्लेट ब्लॉक | 1 |
| 4 | 12.6V पावर एडाप्टर | 1 |
| 5 | इंस्ट्रूमेंट पैक | 1 |
| 6 | चालन नियम - पुस्तक | 1 |
| 7 | क्विकस्टार्ट मैनुअल | 1 |
| 8 | गुणवत्ता प्रमाणपत्र | 1 |
| 9 | वारंटी बिल | 1 |
