चुंबकीय कण निरीक्षण के लिए मानक परीक्षण ब्लॉक के लिए निर्देश

1अवलोकन: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"इसका प्रयोग भागों के चुंबकीयकरण विनिर्देश के कार्यान्वयन को सुनिश्चित करने के लिए दोष का पता लगाने में प्रयुक्त फ्लोरोसेंट या गैर-फ्लोरोसेंट चुंबकीय पाउडर की व्यापक संवेदनशीलता का परीक्षण करने के लिए किया जाता है।यह चुंबकीय पाउडर परीक्षण उपकरण के चुंबकीय पाउडर या चुंबकीय निलंबन का परीक्षण करने के लिए एक आवश्यक उपकरण हैयह परीक्षण ब्लॉक रेल मंत्रालय के वाहनों के दस्तावेज 95-114 के परिशिष्ट के अनुरूप है। इसका उपयोग वाहन के अन्य भागों के चुंबकीय कण निरीक्षण के लिए किया जाता है।

1प्रकार बी परीक्षण ब्लॉक डीसी विद्युत चुम्बकीय पाउडर दोष का पता लगाने, सूखी चुंबकीय पाउडर, फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय निलंबन संवेदनशीलता प्रदर्शन के लिए उपयुक्त है।प्रकार ई परीक्षण ब्लॉक सूखे चुंबकीय पाउडर की संवेदनशीलता प्रदर्शन के लिए उपयुक्त है, फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय निलंबन जब AC दोष का पता लगाने के लिए इस्तेमाल किया।

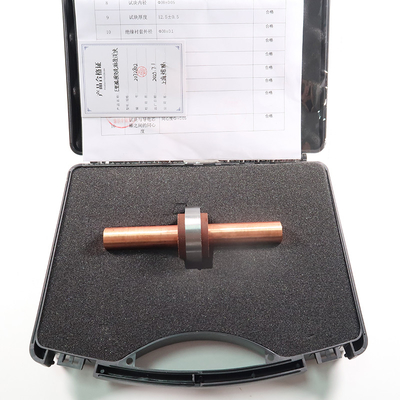

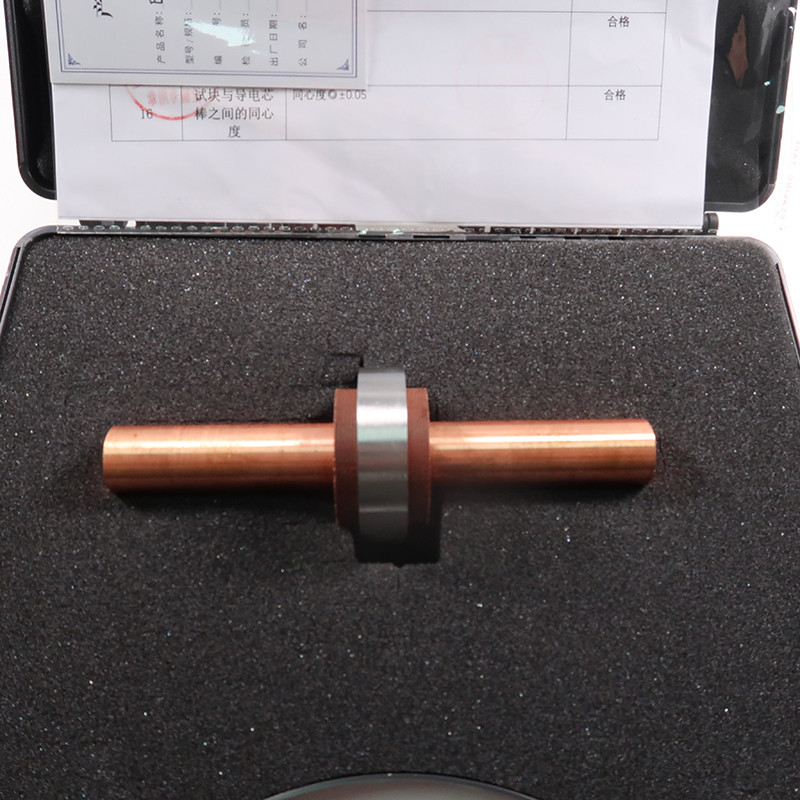

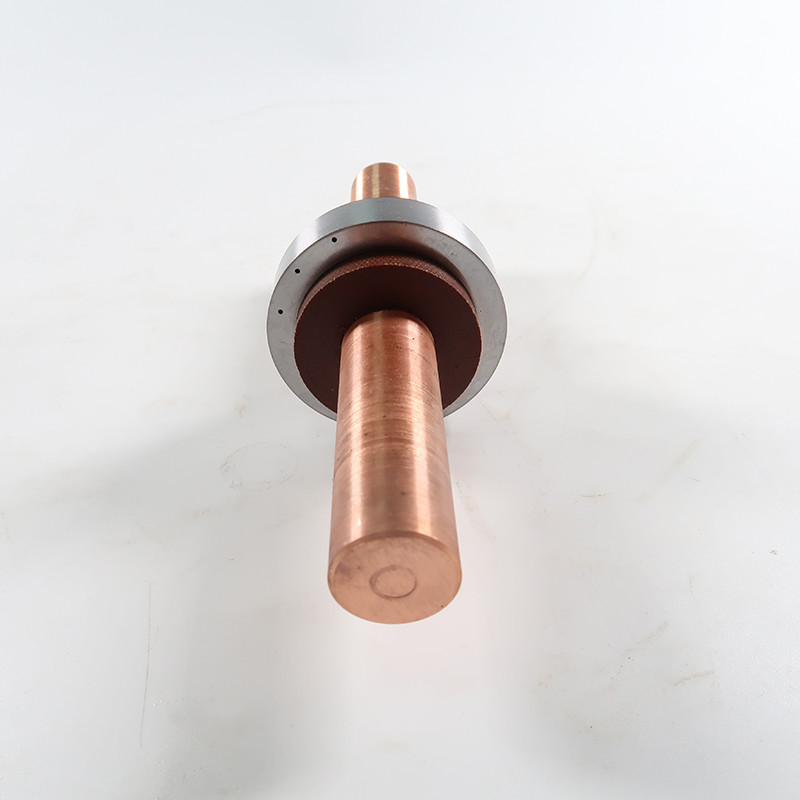

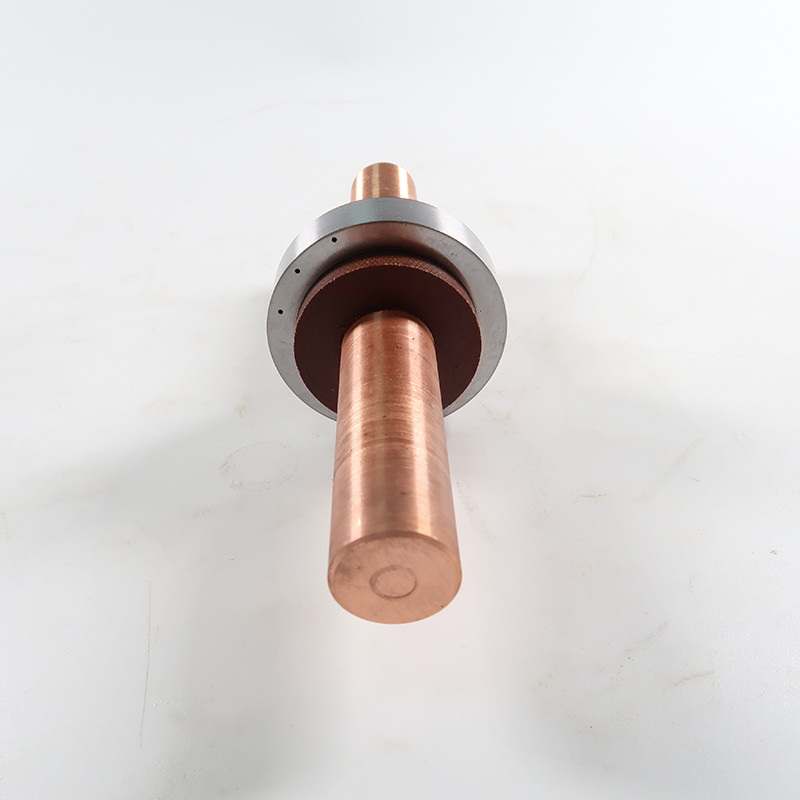

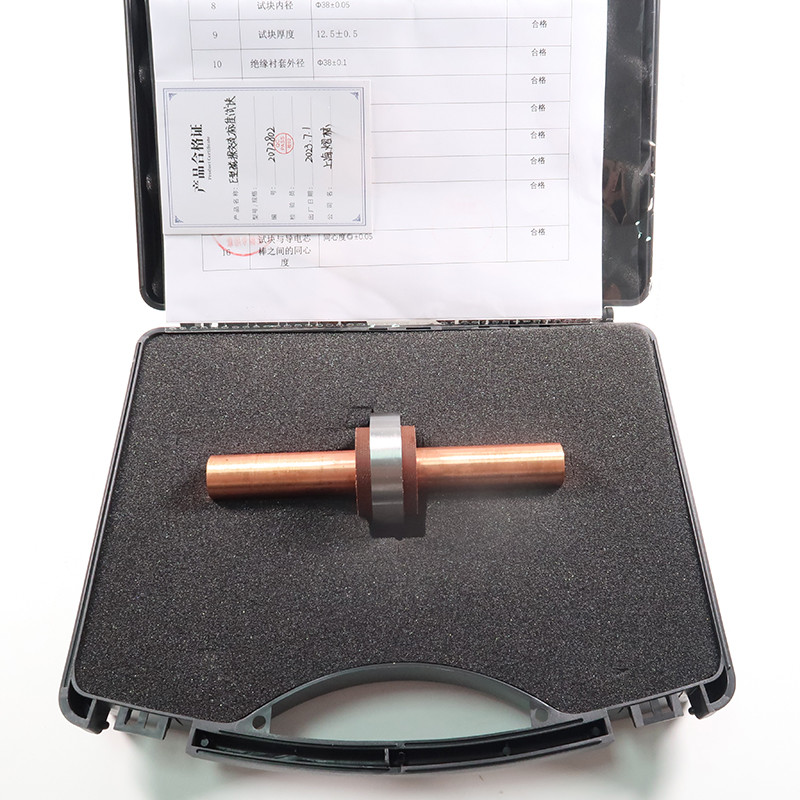

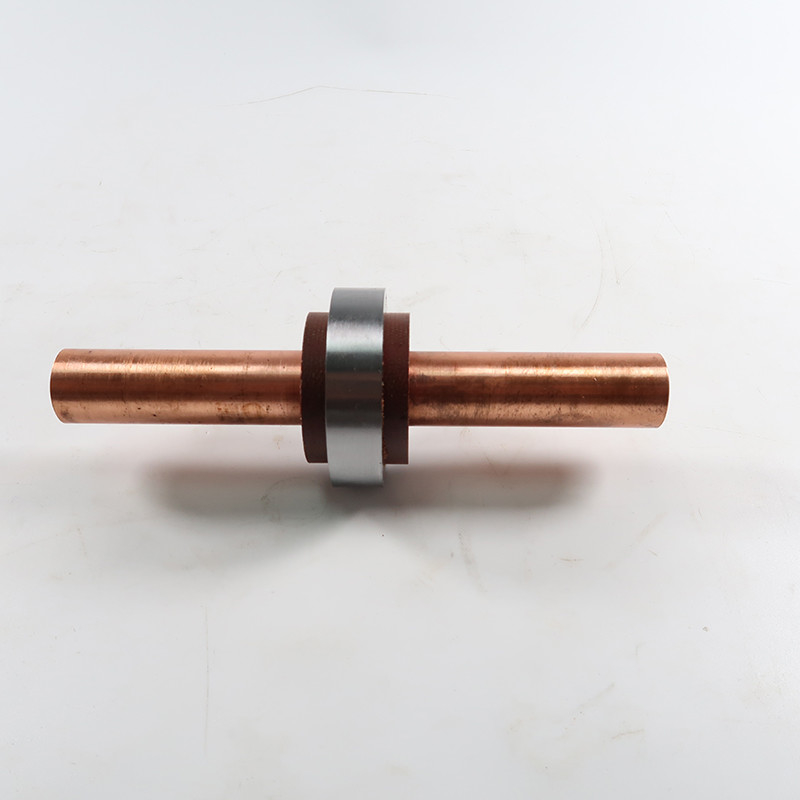

तीन, प्रयोग ऑपरेशनः 1, डीसी परीक्षण, बी प्रकार परीक्षण ब्लॉक में एक व्यास 29±1 मिमी, लंबाई 400±2 मिमी तांबे की छड़ी, परीक्षण अंगूठी तांबे की छड़ी के बीच में रखा जाता है,ताकि परीक्षण रिंग पर पांचवें छेद 12 बजे की स्थिति में रखा जाता है, दोष का पता लगाने की मशीन पर clamping, 2500A (प्रभावी मूल्य) मुख्य तरंग रेक्टिफायर के माध्यम से, परीक्षण अंगूठी की परिधि चुंबकीयकरण,और परीक्षण रिंग की बाहरी सतह पर चुंबकीय निशान की जांच करने के लिए फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय सस्पेंशन (तकनीकी आवश्यकताओं के अनुसार आनुपातिक रूप से) लागू करेंएक, फ्लोरोसेंट चुंबकीय पाउडर डिस्प्ले, पराबैंगनी विकिरण रोशनी 800-1000uW / सेमी से कम नहीं होना चाहिए। गैर फ्लोरोसेंट चुंबकीय पाउडर डिस्प्ले के लिए,निरीक्षण स्थल पर सफेद प्रकाश की तीव्रता 1000XL से कम नहीं होनी चाहिए. बी. स्वीकृति मानदंडः कोई फर्क नहीं पड़ता कि फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय निलंबन, कम से कम 5 छेद चुंबकीय निशान प्रदर्शन देखा जा सकता है।ई प्रकार की परीक्षण अंगूठी को 20±1 मिमी व्यास और 150±2 मिमी लंबाई के तांबे की छड़ी में छेद दिया जाता है, इसे दोष पता लगाने वाली डिवाइस पर क्लैंप करना और 750A (प्रभावी मूल्य) की धारा लागू की जाती है, and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. ए. फ्लोरोसेंट चुंबकीय पाउडर या गैर फ्लोरोसेंट चुंबकीय पाउडर का प्रकाश B. फ्लोरोसेंट और गैर फ्लोरोसेंट चुंबकीय सस्पेंशन दोनों में कम से कम 2 छेद के चुंबकीय निशान देखे जा सकते हैं
