नाम: | अग्रानुक्रम रिग | मॉडल: | टीएमआरडब्ल्यू-1 |
---|---|---|---|
आवेदन: | रेल वेल्ड का अल्ट्रासोनिक परीक्षण। |
आवेदन
रेल वेल्ड का अल्ट्रासोनिक परीक्षण।
(फ्लैश बट वेल्ड ️ एल्युमिनियम-थर्मिक वेल्ड)
आपका समाधान

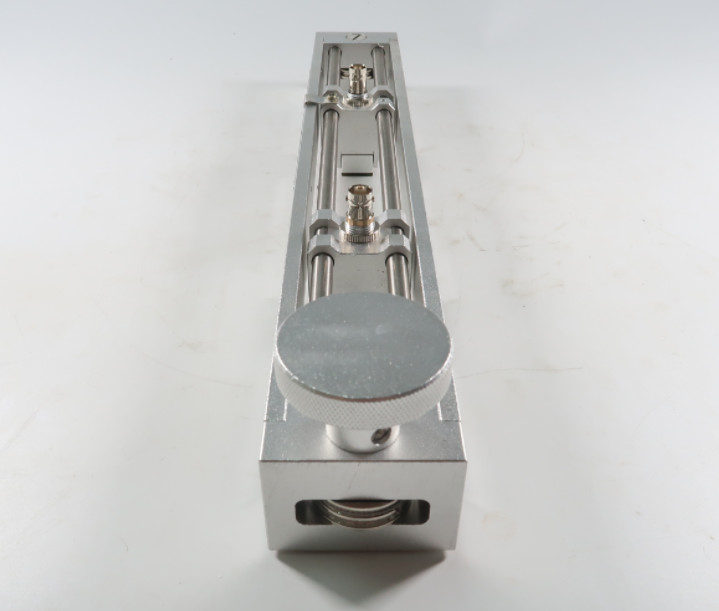

टैंडेम रिग टीएमआरडब्ल्यू-1 रेल की सतह पर लंबवत दोषों का पता लगाने में सक्षम बनाता है, उदाहरण के लिए उच्च संवेदनशीलता और पुनः प्रयोज्य के साथ वेल्ड की पूरी ऊंचाई पर फ्यूजन और छिद्र की कमी।

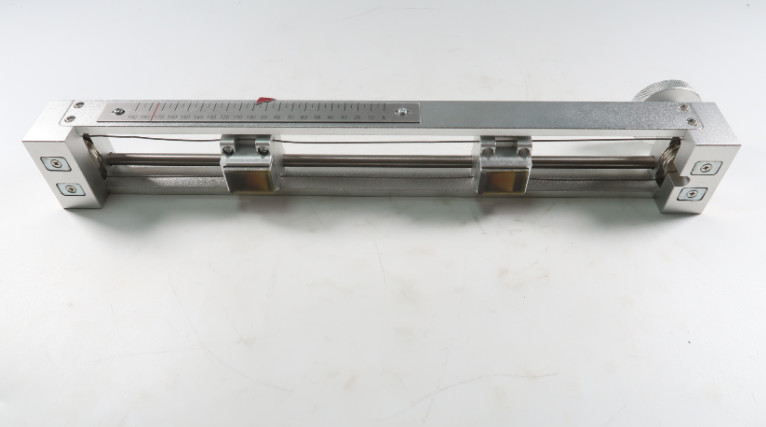

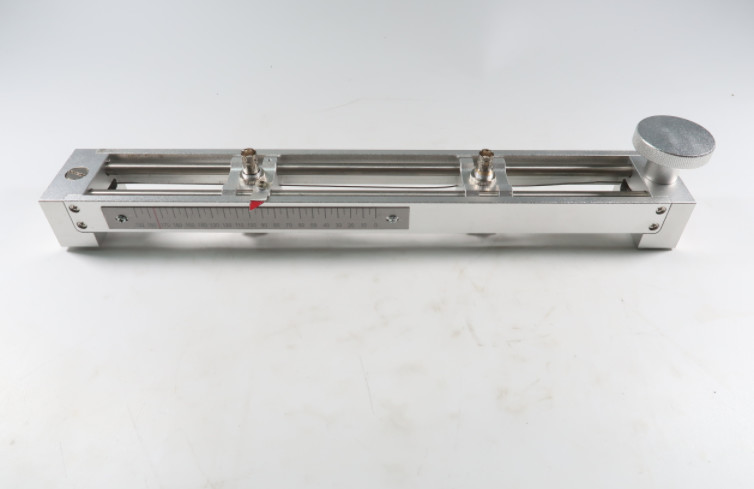

टैंडेम रिग में दो 45° कोण बीम जांचों के लिए जांच धारक होते हैं, जिन्हें विपरीत दिशाओं में स्थानांतरित किया जा सकता है। एक ट्रांसमीटर और दूसरा रिसीवर जांच के रूप में संचालित होता है।
घुमावदार घुमक्कड़ों के माध्यम से जांचकर्ताओं की स्थिति को एक साथ बदला जा सकता हैः जब जांचकर्ताओं को रिग के केंद्र में एक दूसरे के करीब रखा जाता है, तो रेल वेल्ड की जड़ का परीक्षण किया जा रहा है।जांच के बीच की दूरी का विस्तार करके वेल्ड की पूरी ऊंचाई रेल के नीचे से ऊपर तक स्कैन की जाती है.
टैंडेम रिग में चार चुंबक होते हैं, जो टैंडेम परीक्षण के दौरान रिग को तय करते हैं।
रेल की मध्य रेखा पर जांच यंत्रों को ठीक से रखने के लिए, रिग एक समायोज्य किनारे गाइड प्रदान करता है। इस प्रकार इसे विभिन्न रेलहेड आयामों के रेलों पर लगाया जा सकता है।
टीएमआरडब्ल्यू-1 को विभिन्न पोर्टेबल यूटी उपकरणों के साथ संचालित किया जा सकता है, उदाहरण के लिए टीएफडी 806सी के साथ।
अल्ट्रासोनिक उपकरण की सीमा और संवेदनशीलता सेटिंग के लिए हम कैलिब्रेशन ब्लॉक K1 का उपयोग करने की सलाह देते हैं।
आपको क्या चाहिए
टैंडेम रिग TMRW-1 | 1 |
यूटी जांच ABC 45-O2E | 2 |
केबल MPKL 2 | 2 |
यूटी उपकरण TFD810C | 1 |
