उत्पाद: | जीएस सीरीज एनडीटी अल्ट्रासोनिक कैलिब्रेशन ब्लॉक | सामग्री: | एल्यूमीनियम/1018 स्टील/ स्टेनलेस स्टील |
---|---|---|---|
विनिर्देश: | एनबी/टी47013.3-2015 | प्रकार: | एनडीटी सहायक उपकरण |
वजन: | 3 किलो | ||
प्रमुखता देना: | एनडीटी सहायक उपकरण अल्ट्रासोनिक कैलिब्रेशन ब्लॉक,नोट/टी 47013.3-2015 अल्ट्रासोनिक कैलिब्रेशन ब्लॉक,जी.एस. सीरीज अल्ट्रासोनिक कैलिब्रेशन ब्लॉक |

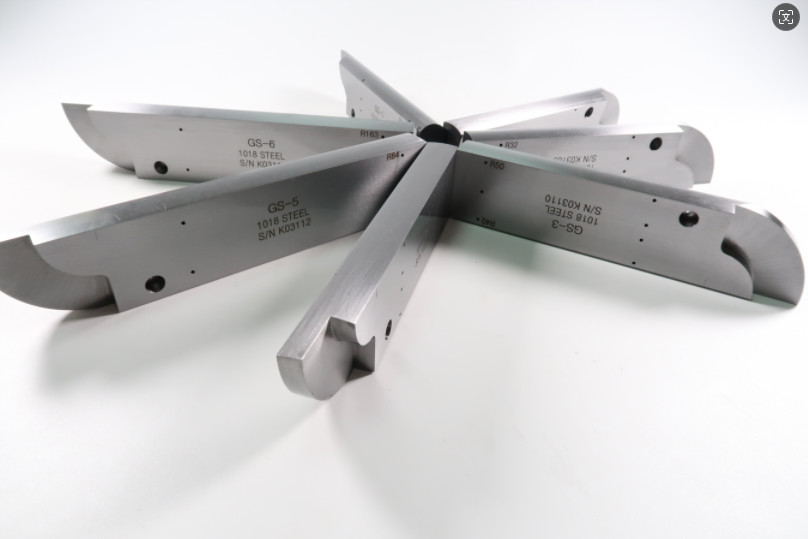

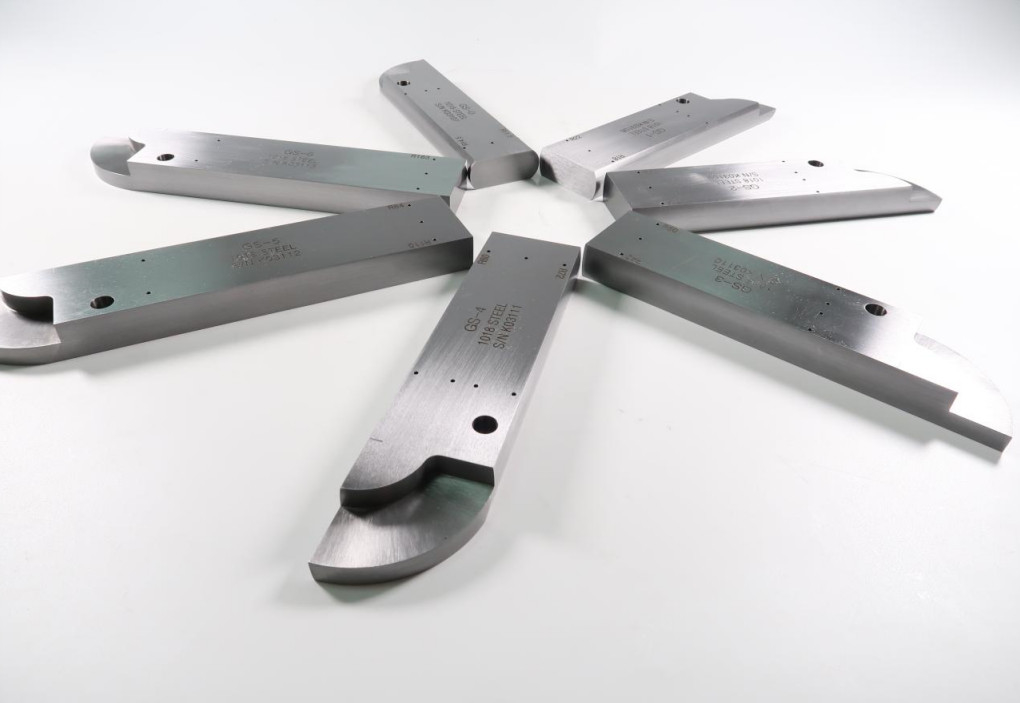

अल्ट्रासोनिक कैलिब्रेशन ब्लॉक एक प्रकार का एनडीटी सहायक उपकरण है जिसका उपयोग अल्ट्रासोनिक उपकरणों की सटीकता सुनिश्चित करने के लिए किया जाता है।यह एक परीक्षण टुकड़े की विशेषताओं का अनुकरण करने और अल्ट्रासोनिक दोष डिटेक्टरों और मोटाई गेज के प्रदर्शन को मापने के लिए एक ज्ञात संदर्भ बिंदु प्रदान करने के लिए डिज़ाइन किया गया है.
जीएससीरीजCALIBराशनब्लाकविनिर्देश
मॉडल |
परीक्षण ब्लॉक आर्क त्रिज्या वक्रता |
पाइप ओडी रेंज |
परीक्षण ब्लॉक आर्क त्रिज्या वक्रता |
पाइप ओडी रेंज |
आर1 | R2 | |||
जीएस-० | 11.5 | 20 से 26 | 14.5 | 26 से 32 |

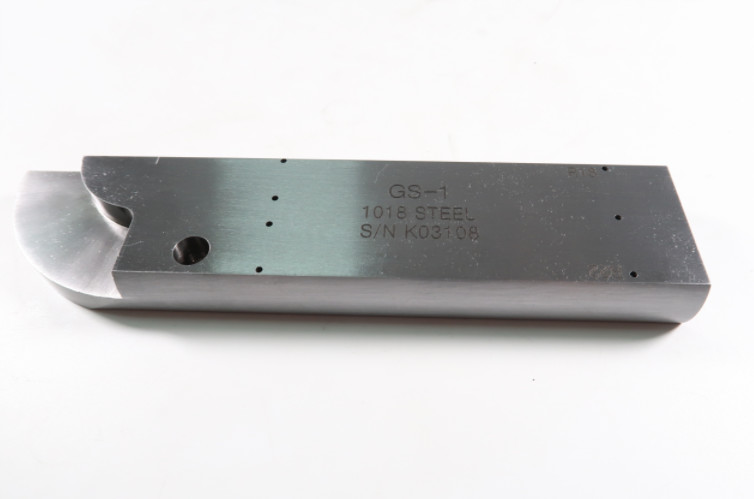

जीएस- 1 | 18 | 32 से 40 | 22 | 40 से 48 |
जीएस- 2 | 26 | 48 से 57 | 32 | 57~72 |
जीएस- 3 | 40 | 72 से 90 | 50 | 91~110 |
जीएस-4 | 60 | 110~132 | 72 | 132`159 |
जीएस-५ | 84 | 150~250 | 110 | 200~325 |
जीएस- 6 | 163 | 300 से 487 | फ्लैट | ≥500 |
विनिर्देशः
नोट/T47013.3-2015
कैलिब्रेशन फंक्शन:
जीएस श्रृंखला के कैलिब्रेशन ब्लॉक का उपयोग पाइपों के लिए परिधिगत रूप से बट जोड़ों (प्रकार II वेल्डेड जोड़ों) के अल्ट्रासोनिक परीक्षण के लिए किया जाता है (लागू ओडी रेंज 20-500 मिमी) ।
प्रकार | एनडीटी सहायक उपकरण |
विनिर्देश | नोट/T47013.3-2015 |
उत्पाद | जीएस सीरीज एनडीटी अल्ट्रासोनिक कैलिब्रेशन ब्लॉक |
सामग्री | एल्यूमीनियम/1018 स्टील/ स्टेनलेस स्टील |
आर्क परीक्षण ब्लॉक वक्रता का त्रिज्या | R2:14.5/22/32/50/72/110/FLAT |
वजन | 3 किलोग्राम/पीसी |

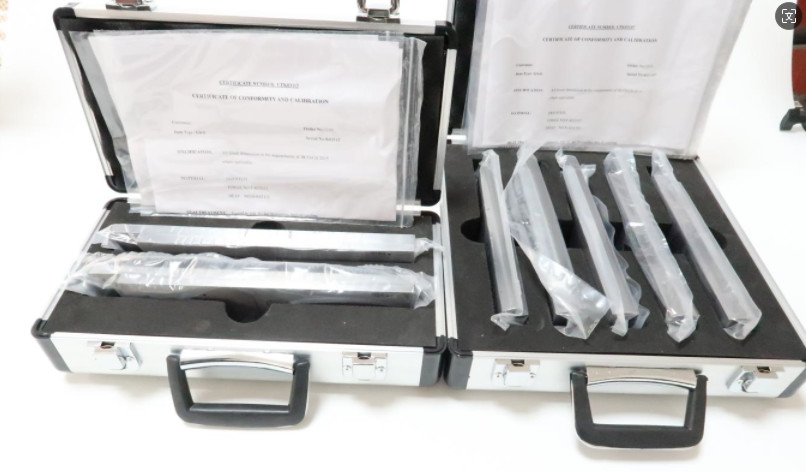

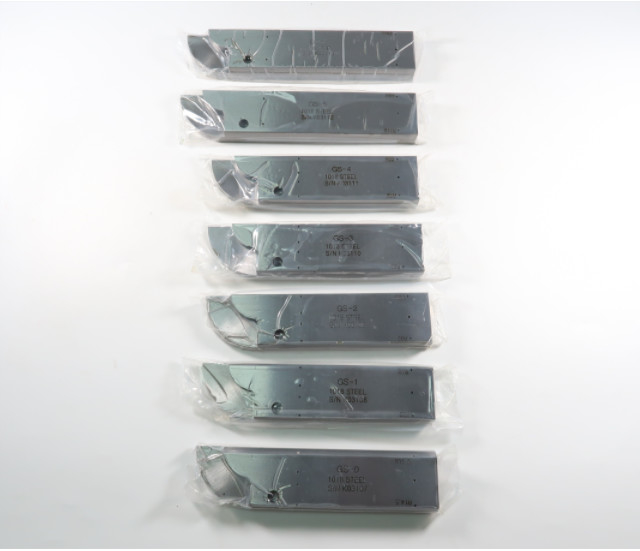

पैकेज शामिल
