अल्ट्रासोनिक दोष डिटेक्टर TFD807C

अल्ट्रासोनिक दोष डिटेक्टर TFD807C





परिचय

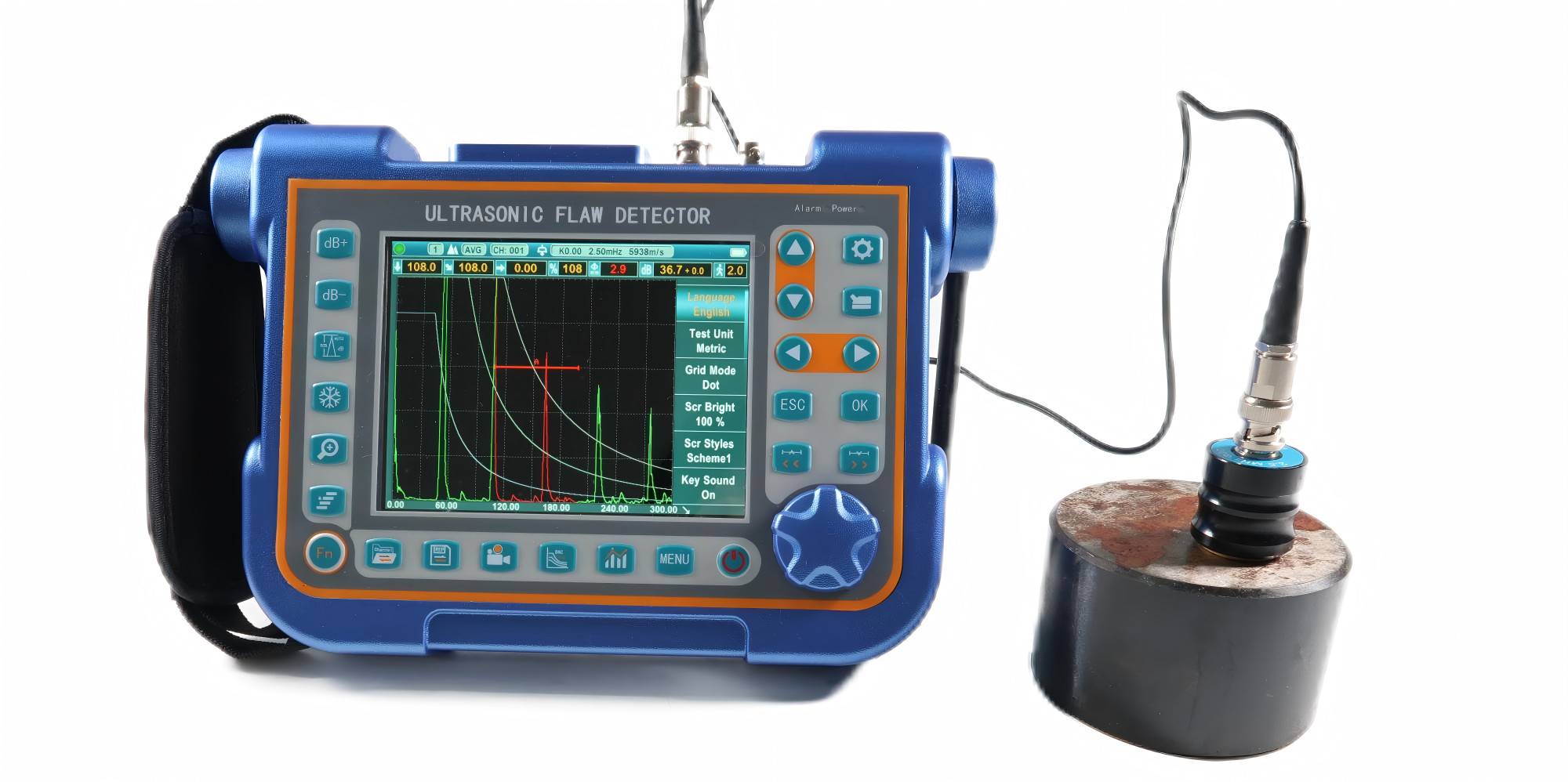

यह उपकरण एक पोर्टेबल औद्योगिक डिजिटल अल्ट्रासोनिक दोष डिटेक्टर है जो कार्यक्षेत्र में विभिन्न दोषों (दरारें, समावेशन, छिद्र आदि) का शीघ्र पता लगा सकता है, उनका पता लगा सकता है, उनका मूल्यांकन कर सकता है और उनका निदान कर सकता है।सुविधाजनक रूप से, बिना क्षति के, और सटीकता के साथ. यह प्रयोगशाला और इंजीनियरिंग साइट दोनों में इस्तेमाल किया जा सकता है. इस उपकरण का व्यापक रूप से विनिर्माण, लोहा और इस्पात धातु विज्ञान, धातु प्रसंस्करण,रासायनिक उद्योग और अन्य क्षेत्रों में दोष का पता लगाने और गुणवत्ता नियंत्रण की आवश्यकता होती हैइसका उपयोग एयरोस्पेस, रेलवे परिवहन, बॉयलर और दबाव पोत आदि के क्षेत्र में ऑनलाइन सुरक्षा निरीक्षण और जीवन मूल्यांकन में भी व्यापक रूप से किया जाता है।
उपकरण का व्यापक रूप से वेल्ड, फोर्जिंग, बिल्ट, एक्सल, शाफ्ट, टैंक और दबाव वाहिकाओं, टरबाइनों में छिपे हुए दरारों, खोखलेपनों, विघटनों और इसी तरह की विखंडन को खोजने और आकार देने में उपयोग किया जा सकता है,और संरचनात्मक घटक.

साधन की विशेषताएं

कोर हार्डवेयर को एआरएम + एफपीजीए के साथ डिज़ाइन किया गया है, और सॉफ्टवेयर एक अत्यधिक विश्वसनीय मल्टीटास्किंग ऑपरेटिंग सिस्टम का उपयोग करता है, जो कार्यक्षमता, पोर्टेबिलिटी,उपकरण की स्थायित्व और विश्वसनीयता.
यह उपकरण मास्टर-स्लेव मेनू का उपयोग करता है, और शॉर्टकट कुंजियों और एक डिजिटल घूर्णी बटन के साथ डिज़ाइन किया गया है।

मैंप्रदर्शन

पूर्ण डिजिटल बहु-रंग उच्च संकल्प (640×480 पिक्सेल) बहु-रंग टीएफटी एलसीडी डिस्प्ले। तरंग-रूप डिस्प्ले अधिक नाजुक और मानवीय है।

परिवेश के अनुसार 4 ऑपरेटिंग इंटरफेस शैलियों का चयन किया जा सकता है।
तेजी से 60 हर्ट्ज अद्यतन के साथ एलसीडी. सूक्ष्म तरंग रूप परिवर्तन प्रदर्शित करने में सक्षम.
एलसीडी चमक को स्वतंत्र रूप से सेट किया जा सकता है।

मैंआकार

पूरी तरह से एल्यूमीनियम धातु का खोल मजबूत और टिकाऊ है, और विद्युत चुम्बकीय परिरक्षण प्रदर्शन बहुत अच्छा है।
360 डिग्री घूर्णन करने वाला डम्पिंग ब्रैकेट और रबर शीट का प्रयोग करना आसान है।
अति कठोर, पहनने के प्रतिरोधी और खरोंच प्रतिरोधी टेम्पर्ड ग्लास पैनल

मैंस्क्रीनशॉट और पीडीएफ दोष का पता लगाने की रिपोर्ट

सभी पृष्ठों और दोष पहचान रिपोर्टों के वास्तविक समय स्क्रीनशॉट, और उन्हें यू डिस्क पर बीएमपी चित्रों के रूप में सहेजें, जिन्हें रंग या ग्रेस्केल चित्रों के रूप में सेट किया जा सकता है।
दोष का पता लगाने की रिपोर्ट को पीडीएफ फ़ाइल के रूप में निर्यात करें और इसे आसानी से संग्रहण और मुद्रण के लिए यू डिस्क पर सहेजें।
पीडीएफ फ़ाइल की सभी सामग्री को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
बीएमपी चित्र और पीडीएफ फाइलें कंप्यूटर या मोबाइल फोन पर देखी जा सकती हैं।

मैंरेंज

स्टील में 15000 मिमी तक; सीमा निश्चित चरणों में या लगातार परिवर्तनीय में चयन योग्य है। बड़े कार्य टुकड़ों और उच्च-रिज़ॉल्यूशन माप में उपयोग के लिए उपयुक्त है।

मैंपल्सर

पल्स ऊर्जा 100V,200V, 250V, 300V,350V, 400V और 500V के बीच चयन योग्य है।
पल्स चौड़ाई 0.1μs से 0.5 μs तक अलग-अलग आवृत्ति के साथ जांचों से मेल खाने के लिए ट्यून करने योग्य है।
पल्स पुनरावृत्ति आवृत्ति 20 हर्ट्ज से 2 किलोहर्ट्ज तक समायोज्य है।
इष्टतम जांच प्रदर्शन के लिए 50Ω,150Ω,250Ω और 500Ω के बीच चुनिंदा शमन
जांच का चयनः एकल क्रिस्टल जांच, दोहरी क्रिस्टल जांच, विशेष कोण जांच, प्रवेश जांच, चढ़ाई जांच।

मैंरिसीवर

नमूनाकरणः 16 अंकों का AD कनवर्टर 320 मेगाहर्ट्ज की नमूनाकरण गति पर
सुधारःसकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग और आरएफ
एनालॉग बैंडविड्थः 0.2MHz से 20MHz क्षमता के साथ चुनिंदा आवृत्ति रेंज (स्वचालित रूप से उपकरण द्वारा सेट) इष्टतम प्रदर्शन के लिए जांच से मेल खाने के लिए।
लाभः0 डीबी से 110 डीबी तक समायोज्य चयन योग्य चरणों में 0.1 डीबी, 2 डीबी, 6 डीबी

मैंद्वार

दो पूरी तरह से स्वतंत्र गेट पीक ट्रिगरिंग का उपयोग करके सिग्नल ऊंचाई या दूरी के लिए माप विकल्पों की एक श्रृंखला प्रदान करते हैं।
इको-टू-इको मोड एक दूसरे के बेहद करीब स्थित संकेतों के लिए सटीक गेट पोजिशनिंग की अनुमति देता है।
गेट स्टार्टः पूरे प्रदर्शित रेंज पर चर
गेट चौड़ाईः प्रदर्शित सीमा के अंत तक गेट प्रारंभ से चर
गेट ऊंचाईः 0 से 99% तक चर पूर्ण स्क्रीन ऊंचाई
अलार्मः एलईडी फ्लैश के साथ सकारात्मक/नकारात्मक सीमा।

मैंस्मृति

उपकरण में एक बड़ी क्षमता की मेमोरी है, और उपकरण की बिजली की विफलता के कारण डेटा और फाइलें खो नहीं जाएंगी।
कैलिब्रेशन सेटअप और जांच पैरामीटर को स्टोर करने के लिए 500 चैनल फ़ाइलों की मेमोरी।
ए-स्कैन तरंग और सेटिंग्स को स्टोर करने के लिए 1000 तरंग रिपोर्ट फ़ाइलों की मेमोरी।
सभी फाइलों को संग्रहीत किया जा सकता है, वापस बुलाया जा सकता है और साफ किया जा सकता है।
चैनल सेटिंग्स और रिपोर्ट फ़ाइलों को यू डिस्क के माध्यम से निर्यात किया जा सकता है, और जानकारी को यूएसबी मेमोरी के माध्यम से असीमित मात्रा में भी संग्रहीत किया जा सकता है।

मैंवीडियो रिकॉर्डर

वीडियो रिकॉर्डर कई स्थितियों में उपयोगी है, यह उन लोगों के लिए बहुत सुविधाजनक है जो बाद में जांच गतिविधियों का विश्लेषण करना चाहते हैं।
उपकरण परीक्षण प्रक्रिया को रिकॉर्ड कर सकता है और इसे एक वीडियो फ़ाइल के रूप में सहेज सकता है, जिसे उपकरण या विशेष सॉफ्टवेयर के माध्यम से चलाया जा सकता है। यह 10 वीडियो फ़ाइलों तक का समर्थन करता है,और प्रत्येक वीडियो फ़ाइल 5 मिनट तक लंबी हो सकती है.
यदि आप वीडियो फ़ाइल को यू डिस्क पर सहेजना चुनते हैं, तो वीडियो फ़ाइल की संख्या और अवधि सीमित नहीं होगी.
परीक्षण प्रक्रिया को रिकॉर्ड करना और फिर से देखना भविष्य में दोष का पता लगाने के अध्ययन और विश्लेषण के लिए बहुत सुविधाजनक है।
वीडियो प्लेबैक विराम, तेजी से आगे, तेजी से पीछे मोड़, और रोक कार्यों का समर्थन करता है.
कार्य

• ऑटो कैलिब्रेशन: जांच शून्य ऑफसेट, जांच कोण (के मूल्य) और सामग्री वेग का स्वचालित कैलिब्रेशन।
• दोष का पता लगाना: लाइव डिस्प्ले ध्वनि पथ, प्रक्षेपण (सतह दूरी), गहराई, आयाम,
• दोष का आकारः AVG या DAC का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग की गति।
• डिजिटल रीडआउट और ट्रिगर फ़ंक्शनः मोटाई/गहराई को डिजिटल रीडआउट में प्रदर्शित किया जा सकता है जब एक सामान्य जांच का उपयोग किया जाता है और सतह दूरी और गहराई सीधे प्रदर्शित की जाती है जब कोण जांच का उपयोग किया जाता है।
• डीएसी/एवीजीः वक्र स्वचालित रूप से उत्पन्न होता है, और नमूनाकरण बिंदुओं को क्षतिपूर्ति और सुधार किया जा सकता है। वक्र स्वचालित रूप से लाभ के साथ तैरता है, स्वचालित रूप से पता लगाने की दूरी के साथ विस्तार करता है,और स्वचालित रूप से देरी समय के साथ आगे बढ़ता है. यह किसी भी एपर्चर के AVG वक्र प्रदर्शित कर सकते हैं.
• एडब्ल्यूएस डी1.1इस मानक को चुनने से मैनुअल गणनाएं कम हो सकती हैं और पता लगाने की दक्षता में सुधार हो सकता है।
• घुमावदार सतह सुधार सुविधा
• दरार ऊंचाई माप कार्य।
• गेट आवर्धनः पूरे स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
• वीडियो रिकॉर्डिंग और प्लेबैक।
• ऑटो-गीन फ़ंक्शन
• लिफाफाः 60 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन का एक साथ प्रदर्शन और ए-स्कैन डिस्प्ले का लिफाफा
• पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
• शिखर चिह्नः वास्तविक समय में शिखर को कैप्चर और चिह्नित करें
• इको कोडिंगः दोष की स्थिति का विश्लेषण करने के लिए विभिन्न रंगों में 1 ~ 9 इको डिस्प्ले क्षेत्र प्रदर्शित करें।
• स्कैन फ्रीजः डिस्प्ले फ्रीज में तरंगरूप और परीक्षण दूरी के डेटा होते हैं।
• B स्कैन प्रदर्शन सुविधा. सहज रूप से कार्य टुकड़े के दोष के आकार को प्रदर्शित करें और पता लगाने का परिणाम अधिक सहज है।


वास्तविक समय घड़ी
उपकरण घड़ी समय को ट्रैक करते हुए चलती रहती है।
संचार
दो हाई स्पीड यूएसबी 2.0 पोर्ट. दो यूएसबी मोड का चयन किया जा सकता हैः यू-डिस्क और यू-ब्रिज. यू-डिस्क मोड में, चैनल कॉन्फ़िगरेशन फ़ाइलें, दोष रिपोर्ट फ़ाइलें,स्क्रीनशॉट चित्र और रिकॉर्ड किए गए फिल्में यू-डिस्क में सहेजा जा सकता हैयू-ब्रिज मोड में, उपकरण डेटाप्रो सॉफ्टवेयर के साथ डेटा का आदान-प्रदान करता है।
बैटरी
बड़ी क्षमता और उच्च प्रदर्शन वाली लिथियम आयन बैटरी।
निरंतर कार्य समय 12 घंटे से अधिक, 4-6 घंटे का सामान्य रिचार्ज समय।
कुंजी
घुमावदार घुमक्कड़ का उपयोग करके ऑपरेटिंग समायोजन आसानी से और जल्दी से किया जाता है।
सॉफ्टवेयर उन्नयन
सॉफ्टवेयर को यू-डिस्क के माध्यम से आसानी से अपग्रेड किया जा सकता है। अपग्रेड करने से मशीन को नुकसान नहीं होगा।

विनिर्देश

• माप सीमाः 0 से 15000 मिमी, स्टील गति पर
• पल्स पुनरावृत्ति आवृत्ति 20 Hz से 2000 Hz तक होती है
• सामग्री गतिः 1000 से 20000 मीटर/सेकंड
• पल्स पुनरावृत्ति आवृत्ति 20 Hz से 2000 Hz तक होती है
• गतिशील सीमाः अधिक 40dB
• प्रणाली रैखिकताः क्षैतिजः +/- 0.2% FSW,

ऊर्ध्वाधरः 0.25% FSH, एम्पलीफायर सटीकता +/-1 dB.

• संकल्प शक्तिः अधिक 40dB
• संवेदनशीलता अवशेषः अधिक 50dB ((गहरी 200mmF2 सपाट-नीचे छेद)
• अस्वीकृति (दमन): 0 से 80% पूर्ण स्क्रीन ऊंचाई
• शोरः 10% से कम
• गेट मॉनिटरः पूरे स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
• लाभः चयन योग्य संकल्प 0 में अधिकतम 110 डीबी1, 1.0, 2.0, 6.0 डीबी
• बैंडविड्थ (एम्पलीफायर बैंडपास): 0.2 से 20 मेगाहर्ट्ज
• पल्स विस्थापनः अधिक 32dB
• डिस्प्ले देरीः -20 से 3400 μs
• जांच देरी/शून्य ऑफसेटः 0 से 99.99μs
• परीक्षण मोडः पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन
• पल्सर: ट्यून करने योग्य वेव पल्सर
• पल्स ऊर्जाः 100V, 200V, 250V, 300V, 500V चयन योग्य
• सुधारः सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ
• इंच या मिलीमीटर

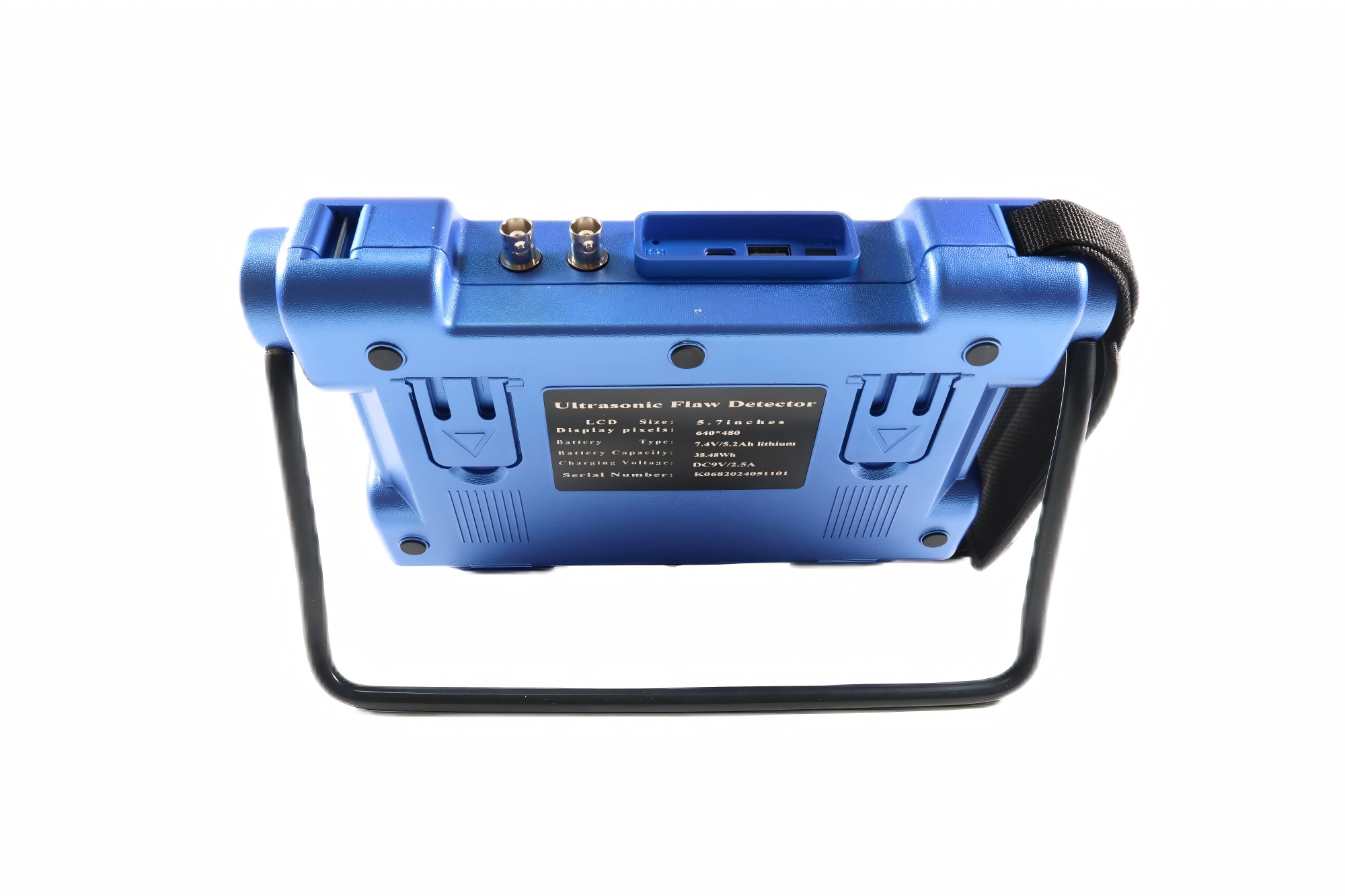

• ट्रांसड्यूसर कनेक्शनः BNC या LEMO
• बिजली की आवश्यकताएंः एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
• ऑपरेटिंग तापमानः -10°C से 50°C, भंडारण तापमानः -30°C से 50°C

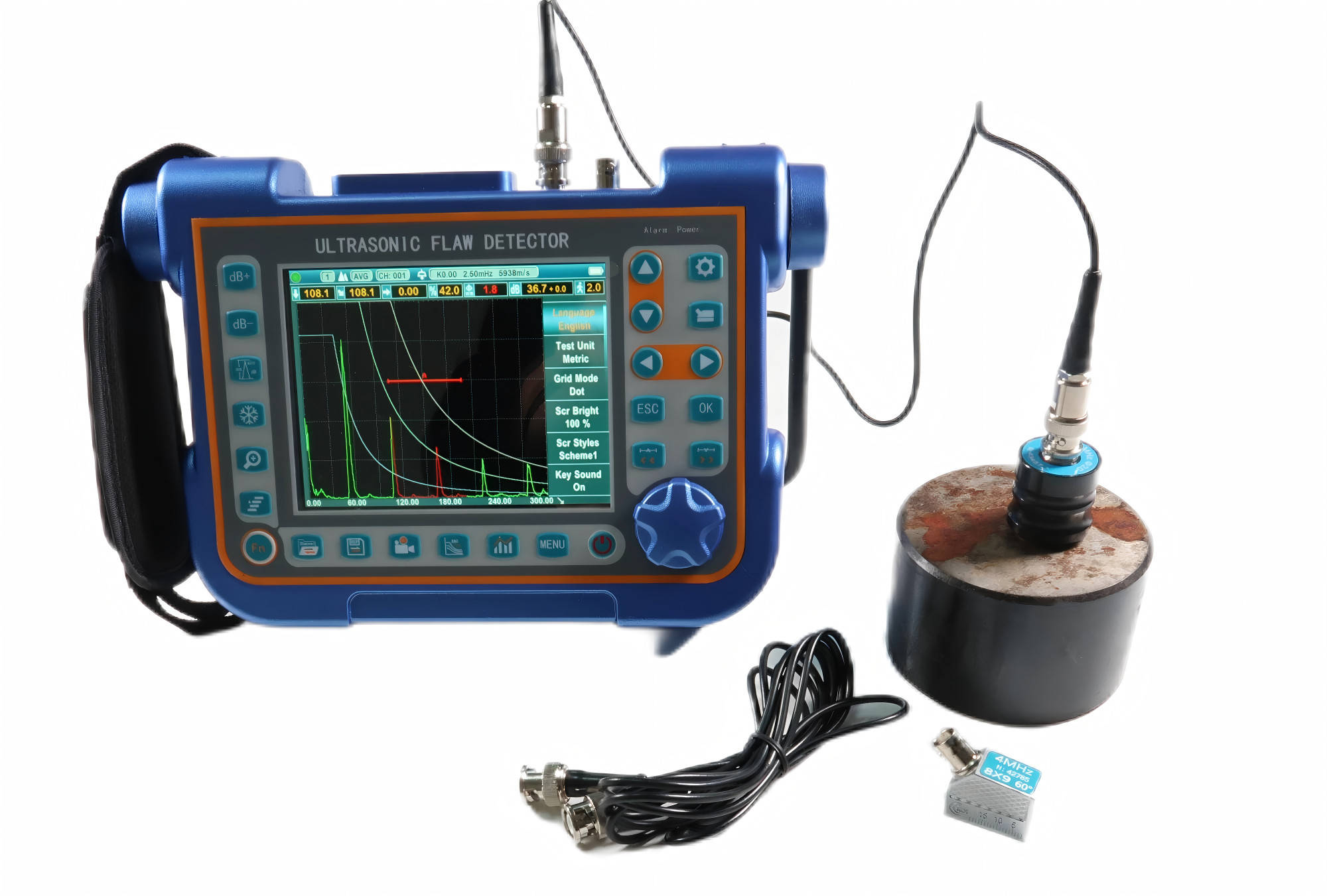

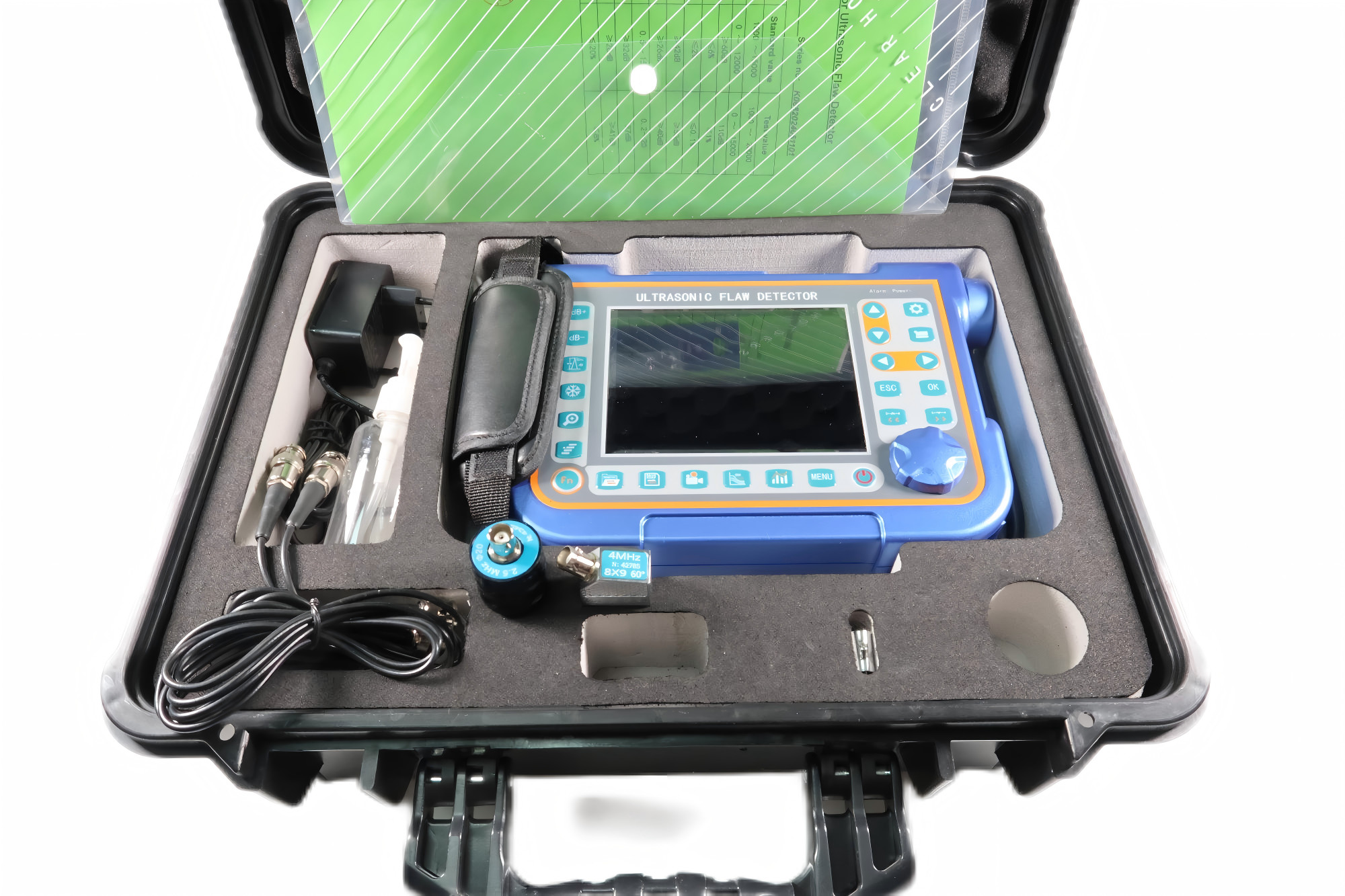

मानक पैकेजःमेजबान, सीधी जांच, कोण जांच 4MHz, जांच कनेक्टिंग केबल, पावर एडाप्टर और केबल, पीसी सॉफ्टवेयर, संचार केबल, उपयोगकर्ता मैनुअल, उपकरण मामले
