| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | TMTECK |
| मॉडल संख्या: | TMRW-300 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30 पीसीएस / दो सप्ताह |
| प्रमुखता देना: | wire rope flaw detector,ultrasonic flaw detector with warranty,TMWR-300 flaw detector |
||
|---|---|---|---|

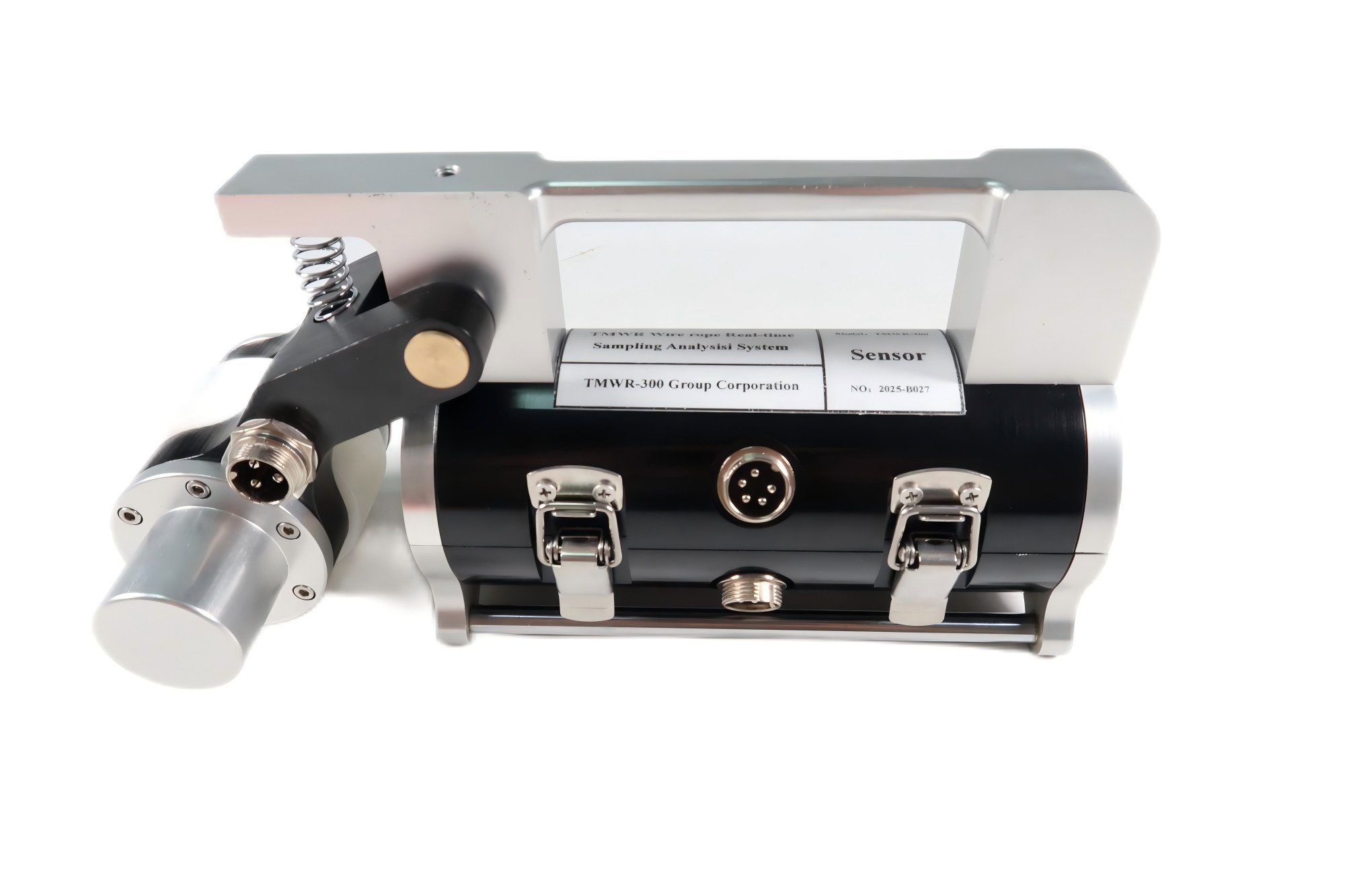

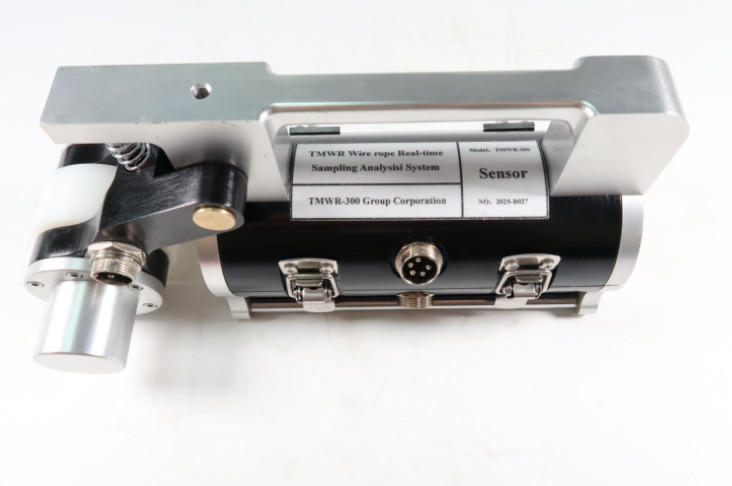

तार रस्सी दोष डिटेक्टर TMRW-300
एक, उत्पाद परिचय
◆ तार रस्सी और तार के टूटने, पहनने, संक्षारण, विरूपण, ढीले धागे, कूद तार, सामग्री और अन्य दोषों का ऑनलाइन परीक्षण कार्य परिवर्तन कर सकता है।
◆परीक्षण रिपोर्ट विभिन्न उद्योग मानक को पूरा कर सकते हैं भी टूटी तारों के रूप में और टूटी तारों की संख्या दोष क्षेत्र और प्रदर्शन के इस्पात अनुपात के कुल आधार क्षेत्र है.
◆ कंप्यूटर यूएसबी इंटरफेस का उपयोग करके प्रत्यक्ष नमूनाकरण विश्लेषण, ऑनलाइन ध्वनिक-ऑप्टिक अलार्म और वास्तविक समय परिणाम फ़ंक्शन के साथ।
◆ सेंसर परिपत्र संरचना, परिधि परिधि, अक्षीय चुंबकत्व, तार रस्सी तत्काल चुंबकत्व संतृप्ति के लिए।
◆ एल्यूमीनियम मिश्र धातु के आवास का उपयोग करके Chuai का पता लगाना, जलरोधी, धूलरोधी, झटकेरोधी, नमीरोधी कार्य।
◆ स्थिर कार्य, विश्वसनीय प्रदर्शन, उच्च परिशुद्धता, मजबूत विरोधी हस्तक्षेप क्षमता, डेटा सटीकता।
◆ यह सॉफ्टवेयर विंडोज98 / 2000 / XP / Vista/windows7 कंप्यूटर ऑपरेटिंग सिस्टम के अनुकूल है।
◆ राज्य माप और राज्य उत्पादन सुरक्षा कानून के प्रावधानों के अनुसार, राष्ट्रीय माप संस्थानों द्वारा प्रत्येक उपकरण,अमेरिका ASTM1571 अमेरिकी मानक के अनुसार तीसरे पक्ष के निरीक्षण के रूप में, और परीक्षण रिपोर्ट जारी करें, कानूनी योग्यता प्राप्त करें।
◆इसका व्यापक रूप से खदानों, रोपवे, लिफ्टिंग उपकरण, लिफ्ट, बंदरगाह मशीनरी, केबल ब्रिज आदि में उपयोग किया जाता है।
दो, मूल प्रौद्योगिकी और कानूनी योग्यता
1 आभासी उपकरणः तार रस्सी अनंत अनिश्चितता केवल आभासी उपकरण प्रौद्योगिकी का अनुप्रयोग, सॉफ्टवेयर के साथ पारंपरिक उपकरणों की जगह,सीधे कंप्यूटर द्वारा नमूना और संसाधित, ताकि गलत न हो, झूठी न हो, जैसे फिल्में देखना, स्टील के तार के रस्सी का पूरा स्कैन, परिणाम सटीक, दोहराया जा सकता है।
2 तीन साधनोंः विभिन्न क्षेत्रों में तार रस्सी के नियमों के अनुसार राष्ट्रीय मानकों के स्क्रैपिंग, गुणात्मक, मात्रात्मक,विद्युत चुम्बकीय स्थितितार रस्सी के टूटे तारों, आंतरिक और बाहरी क्षरण, घर्षण, धातु के क्रॉस-सेक्शन क्षेत्र में परिवर्तन, ढीले धागे, जंप वायर, विरूपण,सामग्री की असामान्यताएं जैसे दोष.
3 कानूनी साधन: राज्य माप के नियमों और राज्य उत्पादन सुरक्षा कानून के अनुसार, प्रत्येक साधन राष्ट्रीय माप संस्थानों द्वारा,संयुक्त राज्य अमेरिका ASTM1571-2006 अमेरिकी मानक और GB/T21387-2008 के अनुसार तीसरे पक्ष के निरीक्षण के रूप में, और परीक्षण रिपोर्ट जारी करें, कानूनी योग्यता प्राप्त करें।
तीन, तकनीकी संकेतकों
◆तार रस्सी व्यास सीमा के परीक्षण की पूरी श्रृंखलाः व्यास 1.5 - 300 मिमी (विभिन्न श्रृंखला विनिर्देशों सेंसर को कॉन्फ़िगर करने की आवश्यकता है) ।
◆ सेंसर और तार रस्सी की सापेक्ष गतिः 0-6 m/s सबसे अच्छाः 0.3-1.5 m/s।
◆गाइड आस्तीन और गैप सेंसर तार सबसे अच्छाः 2 - 6 मिमी, गैप की अनुमतिः 0 - 15 मिमी।
टूटी हुई तार दोष (LF) पता लगाने की क्षमता
◆ गुणात्मक: टूटी हुई तार की एकल एकाग्रता का पता लगाने की सटीकता दर 99% है।
मात्रात्मक: टूटी हुई तारों की एकांत एकाग्रता से एक रूटर को एक समान रूट गलत आकलन करने की अनुमति मिलती है।
◆ टूटी हुई तारों की एकांत एकाग्रता की संख्या 100 गुना से अधिक नहीं है त्रुटि का पता लगाने की सटीकता 92% से अधिक या बराबर है।
मात्रात्मक परिवर्तन दर धातु के पार अनुभाग का क्षेत्रफल ((LMA)
◆डिटेक्शन दोहराव त्रुटि की संवेदनशीलताः ± 0.055%.
◆डिटेक्शन प्रेसिजन संकेत की अनुमेय त्रुटिः ± 0.2%.
◆स्थिति (एल) का पता लगाने की क्षमताः प्रतिशत त्रुटि लंबाई का पता लगाने के लिए दिखाया गया हैः + 0.2%.
◆पावर सप्लाईः 5 वी बैटरी से संचालित।
◆सेंसर वजनः सामान्य विनिर्देश < 10kg।
◆पर्यावरण तापमानः -10 °C ~ 40 °C, सापेक्ष आर्द्रताः वायुमंडलीय दबावः 86 ~ 106Kpa ≤ 85%।
चार, प्रणाली विन्यास और प्रकार
1 तार रस्सी का व्यास 8-54 मिमी
2 तार रस्सी दोष डिटेक्टर प्रकार के लिए सामान्य कंप्यूटर मॉडल

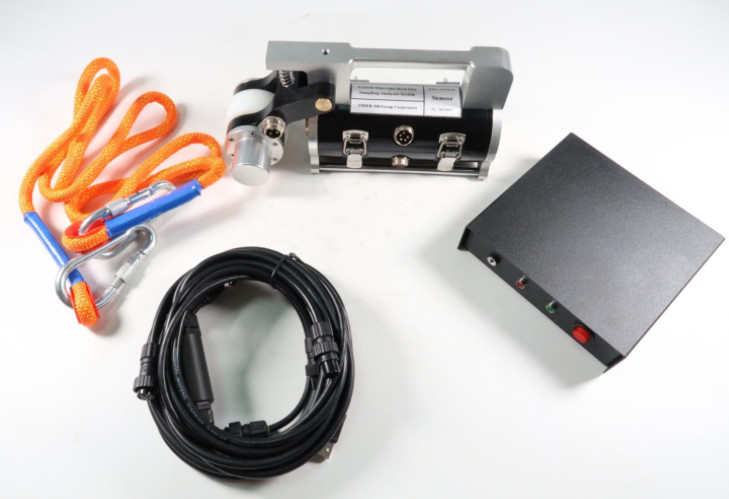

| नाम | सीरियल नंबर | सामग्री | संख्या | टिप्पणियाँ |
| सेंसर यूनिट | 1 | (8-54 मिमी) सेंसर | 1 | 8-54 मिमी ऑन डिमांड आवंटन |
| रूपांतरण इकाई | 2 | आरएडीएफ डिजिटल कनवर्टर | 1 | ऑनलाइन निगरानी, वास्तविक समय अलार्म |
| 3 | 8344 सिग्नल ट्रांसफर लाइन | 1 | (या9355) | |
| 4 | यूएसबी ट्रांसमिशन लाइन | 1 | ||
| प्रसंस्करण इकाई | 5 | V3.0 प्रसंस्करण सॉफ्टवेयर पैकेज | 1 | |
| 6 | नोटबुक कंप्यूटर | 1 | ||

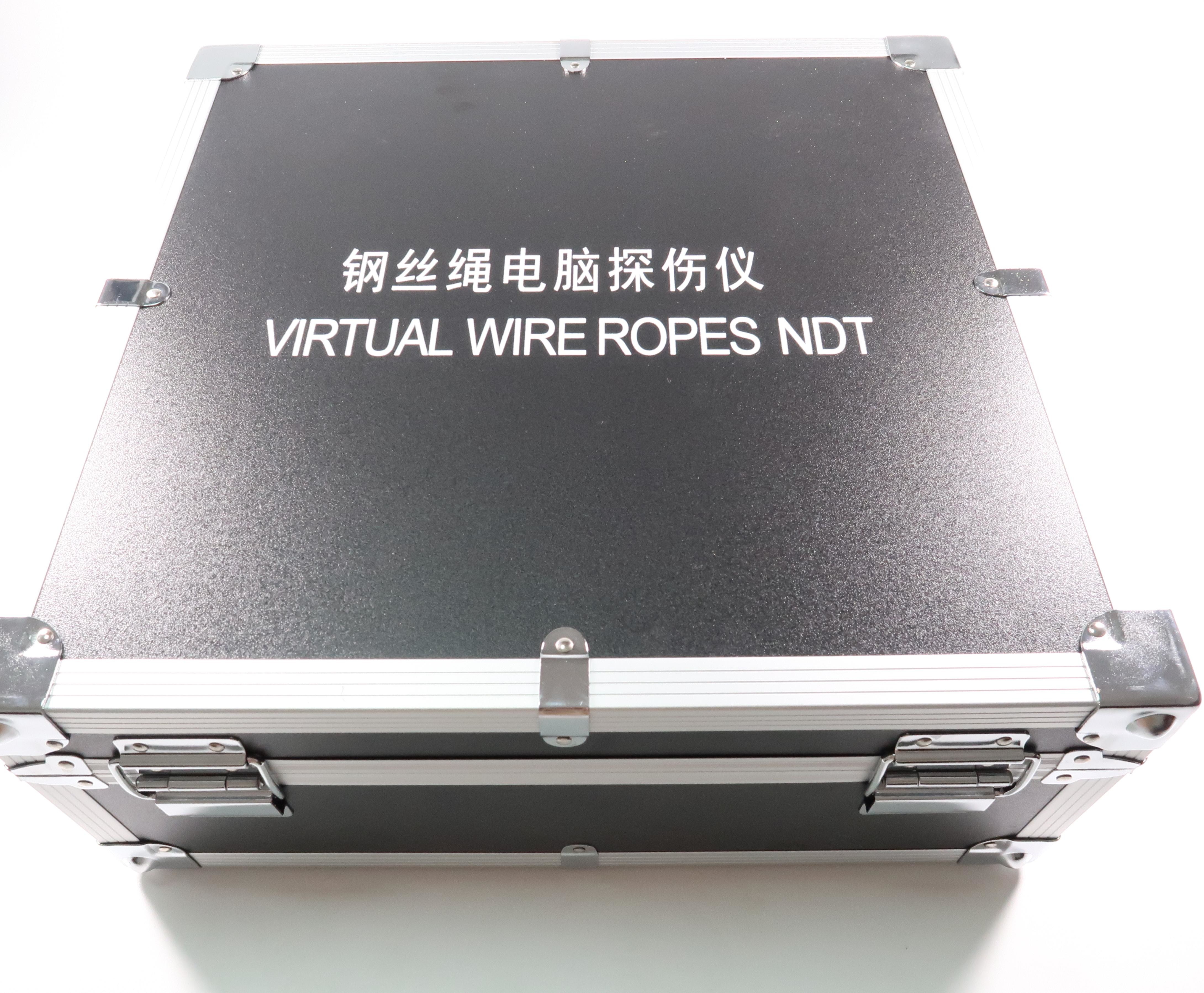

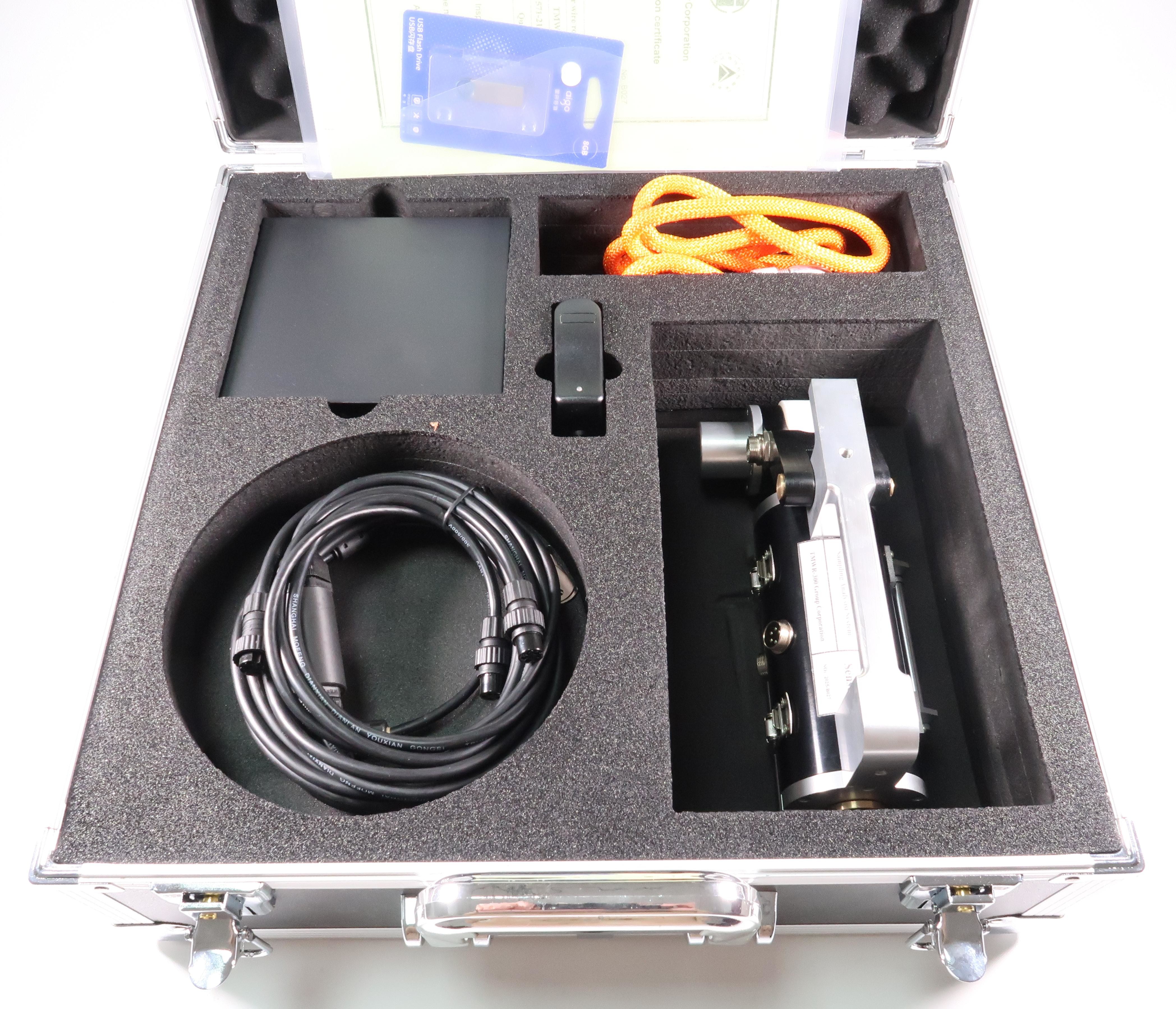

| अनुलग्नक | 7 | मानक पैकिंग बॉक्स | 1 | |
| 8 | सुरक्षा केबल | 1 | ||
| 9 | पैकिंग सूची | 1 | ||
| 10 | उत्पाद विनिर्देश | 1 | (प्रमाण पत्र, परीक्षण रिपोर्ट) | |
| 11 | तीसरे पक्ष के परीक्षण रिपोर्ट के राष्ट्रीय metrology संस्थानों द्वारा जारी | 1 | साधनों की कानूनी योग्यता है |
