कठोरता का पैमाना: | ब्रिनेल, विकर्स, रॉकवेल, सरफेस रॉकवेल | बल मान: | 5 ~ 250kgf |
---|---|---|---|
विकर्स स्केल: | HV5, HV10, HV20, HV30, HV50, HV100, HV120KGF | माप प्रणाली: | स्वचालित माप |
वस्तुनिष्ठ आवर्धन: | 2.5x, 5x (वैकल्पिक 10x, 20x) | कैमरा: | 500 पिक्सल |

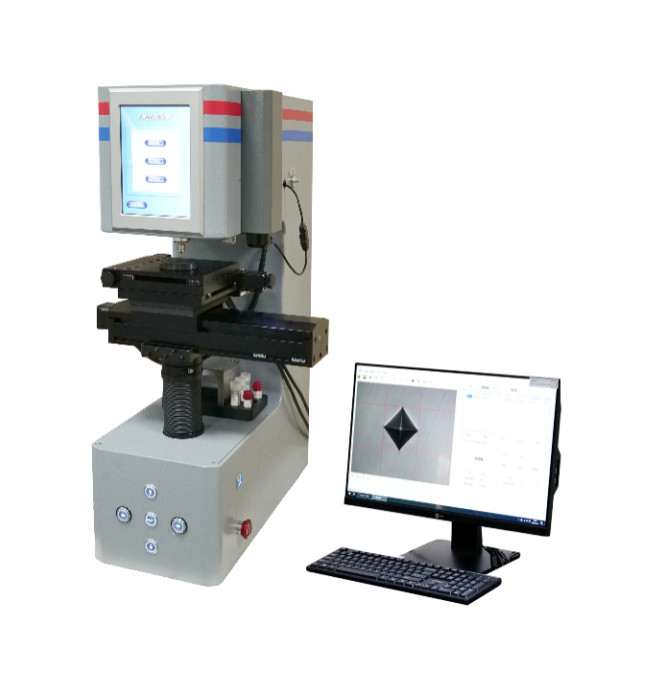

टीएमबीआरवी-250एटीबुद्धिमान स्वचालित ब्रोवी कठोरता परीक्षक
उत्पाद का परिचय
1.आधुनिक न्यूनतम डिजाइन
2.विभिन्न रॉकवेल स्केल, एचवीटी, एचबीटी वैकल्पिक
3पूर्ण स्वचालित, उच्च परिशुद्धता बल सेंसर, बंद लूप बल प्रतिक्रिया नियंत्रण प्रणाली
4.काम की मेज का स्वतः उठाना, टकराव रोधी पता लगाने के उपकरण और Z अक्ष रोलबैक प्रणाली
5प्रारंभिक परीक्षण बल और मुख्य परीक्षण बल का स्वचालित अनुप्रयोग।
6तालिका स्वचालित रूप से उठती है, नमूना इंडेंटर को छूने के बाद उठना बंद कर देता है, स्वचालित रूप से लोड करता है, स्वचालित रूप से अनलोड करता है, और स्वचालित रूप से कठोरता मूल्य को मापता है।
7टच स्क्रीन इंटरफ़ेस, ऑपरेटर सुविधाजनक है,सीधे कठोरता पैमाने का चयन करें,बल मूल्य स्वचालित रूप से बदल जाता है.
8.शक्तिशाली डेटा प्रोसेसिंग फंक्शन, जिसमें शामिल हैंः एचआर, एचबी, एचवी और अन्य कठोरता प्रणाली रूपांतरण, योग्य सीमा सेटिंग, सीमा से अधिक स्वचालित अलार्म, इनपुट परीक्षक कर सकते हैं,नमूना का नाम और अन्य जानकारी
9मानक कठोरता ब्लॉक के अनुसार, प्रत्येक कठोरता पैमाने को स्वचालित सुधार के लिए उच्च, मध्यम और निम्न तीन खंडों में विभाजित किया गया है।
10परीक्षण बल को मानक गतिमानमीटर द्वारा स्वचालित रूप से सही किया जा सकता है।
11.अल्ट्रा हाई प्रेसिजन एक्स/वाई टेबल(वैकल्पिक)
दोहराने योग्य स्थिति की सटीकता:3 माइक्रोन स्ट्रोक 200 मिमी तक
12डेटाबेस प्रसंस्करण कार्य शक्तिशाली है, जिसमें शामिल हैंः एचआर, एचबी, एचवी और अन्य कठोरता प्रणाली रूपांतरण, योग्य रेंज सेट, सीमा से अधिक स्वचालित अलार्म, इनपुट परीक्षक कर सकते हैं,नमूना का नाम और अन्य जानकारीमाप मापदंडों और डेटा स्वचालित रूप से डेटाबेस में सहेजा जाता है।
13.क्यूआर कोड स्कैनिंग, डिटेक्शन डेटा का क्लाउड स्टोरेज, डेटा विश्लेषण, रिमोट डायग्नोस्टिक्स और अपग्रेड
मोबाइल फोन और कंप्यूटर वास्तविक समय में पता लगाने के डेटा और ऐतिहासिक डेटा प्रदर्शित करते हैं
14.कठोरता मूल्य अनिश्चितता की स्वचालित गणना (वैकल्पिक)
15.सीएनएएस समीक्षा के लिए आवश्यक दस्तावेजों का स्वचालित निर्माण (वैकल्पिक)
16दूरस्थ निदान और उन्नयन (वैकल्पिक)
मॉडल संख्या | टीएमबीआरवी-250एटी |
कठोरता पैमाने | ब्रिनेल, विकर्स, रॉकवेल, सरफेस रॉकवेल |
बल मूल्य | 5 ~ 250 किलोग्राम |
ब्रीनेल पैमाने | HBW1/: 5, 10, 30kgf |
रॉकवेल पैमाना | ए, बी, सी, डी, ई, एफ, जी, एच, के, एल, एम, पी, आर, एस, वी |
विकर्स स्केल | HV5, HV10, HV20, HV30, HV50, HV100, HV120kgf |
माप प्रणाली | स्वचालित माप |
ऑब्जेक्टिव आवर्धन | 2.5X, 5X (10X, 20X वैकल्पिक) |
कैमरा | 500 पिक्सेल |
डेटा प्रदर्शन | कंप्यूटर प्रदर्शन डेटा |
परीक्षण | स्वचालित लोडिंग, होल्डिंग और अनलोडिंग |
प्रवेशांक | रॉकवेल हीरा: 120° |
प्रकाश व्यवस्था | एलईडी |
मानकों को लागू करना | GB/T230, GB/T231, GB/T4340, JJG144-1999, GB/T18449, ISO 6508, ASTM E10, ASTM E92, ASTM E18, ASTM E384, ASTM E103 |
कुल प्रयोगात्मक बल प्रतिधारण समय | 1-99 सेकंड |
नमूना विनिर्देश | नमूना की अधिकतम ऊंचाईः 220 मिमी |
अधिकतम परीक्षण ऊंचाई | रॉकवेल: 220, ब्रिनेल: 150 मिमी |
इंडेंटर के केंद्र से बाहरी दीवार तक की दूरी | 200 मिमी |
आकार | 500*260*750 मिमी |
वजन | लगभग 70 किलो |
विद्युत आपूर्ति | AC220V+5%, 50-60 हर्ट्ज |
परीक्षण सॉफ्टवेयर
1. स्पष्ट चित्रों के साथ 5 मेगापिक्सल कैमरा, इंडेंटेशन माप स्वचालित/मैनुअल माप
2माइक्रोमीटर या कठोरता ब्लॉक के उपयोग से कैलिब्रेशन, स्वचालित रूप से कैलिब्रेट किया जा सकता है
3कंप्यूटर स्वचालित माप छवि विश्लेषण, कठोरता सॉफ्टवेयर सटीक सुधार और ढाल आरेख
4कठोरता को राष्ट्रीय मानक और एएसटीएम के अनुसार अन्य कठोरता में परिवर्तित किया जाता है; कठोरता मूल्य आँकड़े और कठोरता अलार्म से अधिक है
5. स्वचालित रूप से परीक्षण रिपोर्ट उत्पन्न, सभी परीक्षण डेटा हमेशा के लिए सहेजा जाएगा, आसान करने के लिए ऐतिहासिक क्वेरी
रॉकवेल माप सॉफ्टवेयर इंटरफ़ेस
विकर्स माप सॉफ्टवेयर इंटरफ़ेस
ब्रीनेल माप सॉफ्टवेयर इंटरफ़ेस
नाम | मात्रा | नाम | मात्रा |
डेस्कटॉप कंप्यूटर | 1 | औद्योगिक कैमरा | 1 |
ब्लूवी सॉफ्टवेयर | 1 सेट | डोंगल | 1 |
प्रकाशक | 1 सेट | कठोरता ब्लॉक (HRC उच्च ब्लॉक, HRC निम्न ब्लॉक HRB, HBW2.5/187)5, HV30) | 5 ब्लॉक |
रॉकवेल, विकर्स हीरा इंडेंटर | 1 प्रत्येक | कार्बाइड बॉल इंडेंटर (व्यास 1.)5875, 2.5, 5 मिमी) | 3 टुकड़े |
माइक्रोमीटर नेत्र (15X) | 1 | लेंस (2.5X, 5X) | 2 |
इलेक्ट्रिक स्लाइडिंग टेस्ट बेंच | 1 | बड़े, मध्यम और वी के आकार के परीक्षण स्टैंड | 1 प्रत्येक |
फ्लैश ड्राइव | 1 | स्तर | 1 |
धूल का थैला | 1 | पावर कॉर्ड | 1 |
उत्पाद प्रमाण पत्र, गारंटी कार्ड | 1 प्रति | निर्देश | 1 प्रति |
