प्रकारः: | एनडीटी सहायक उपकरण | सामग्रीः: | 1018 स्टील, स्टेनलेस स्टील, एल्यूमीनियम |
---|---|---|---|
उच्च प्रकाश:: | एनडीटी अल्ट्रासोनिक टेस्ट ब्लॉक |

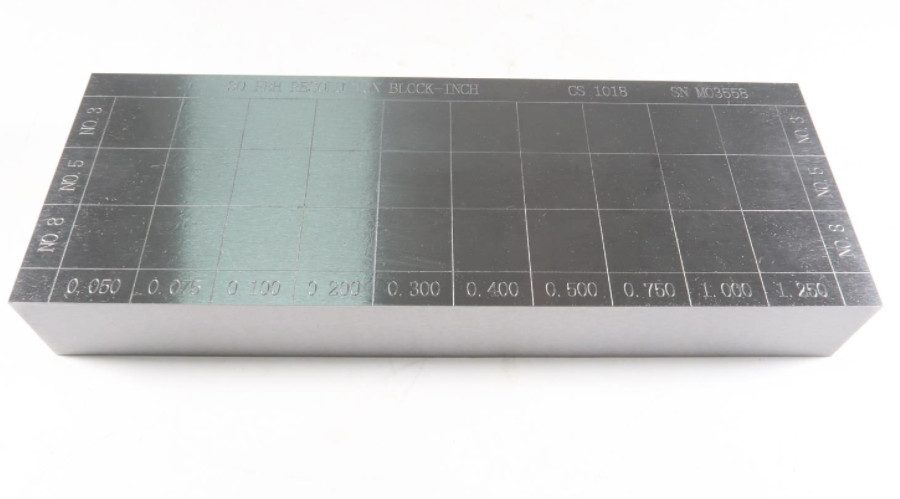

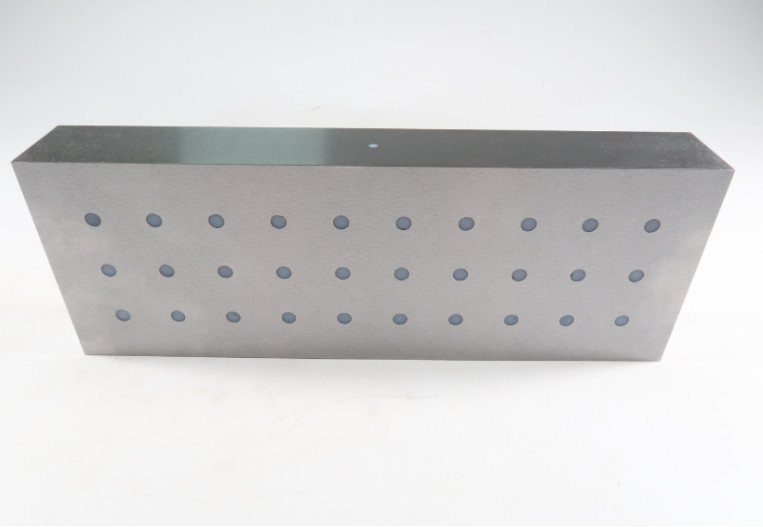

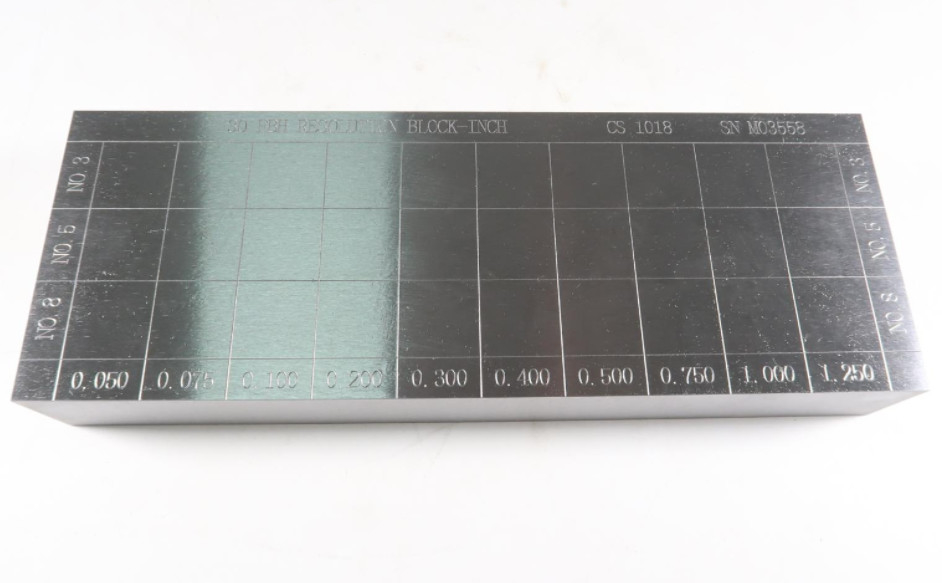

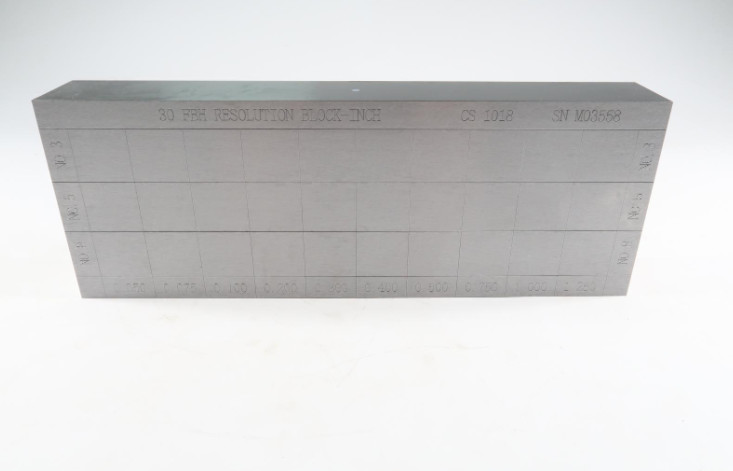

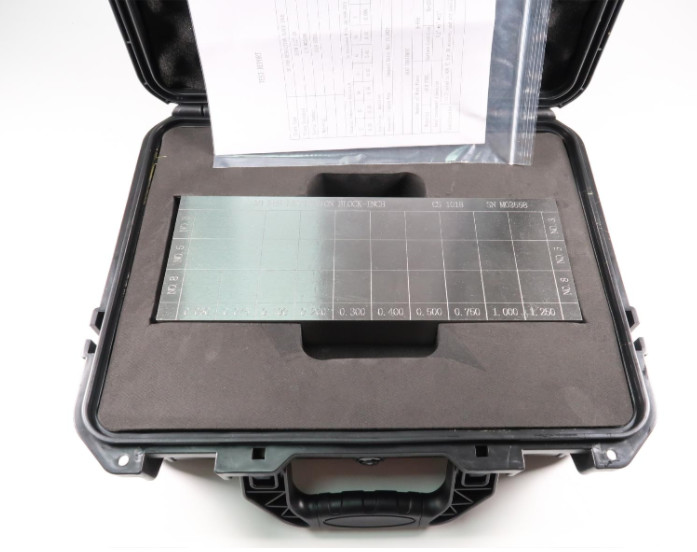

30 FBH RESOLUTION ब्लॉक इंच
"सी" डीआईएम. | "बी" डीआईएम. |
|
NO.3 3/64 | 1.450 | .050 |
NO.3 3/64 | 1.425 | .075 |
NO.3 3/64 | 1.400 | .100 |
NO.3 3/64 | 1.300 | .200 |
NO.3 3/64 | 1.200 | .300 |
NO.3 3/64 | 1.100 | .400 |
NO.3 3/64 | 1.000 | .500 |
NO.3 3/64 | .750 | .750 |
NO.3 3/64 | .500 | 1.000 |
NO.3 3/64 | .250 | 1.250 |
NO.5 5/64 | 1.450 | .050 |
NO.5 5/64 | 1.425 | .075 |
NO.5 5/64 | 1.400 | .100 |
NO.5 5/64 | 1.300 | .200 |
NO.5 5/64 | 1.200 | .300 |
NO.5 5/64 | 1.100 | .400 |
NO.5 5/64 | 1.000 | .500 |
NO.5 5/64 | .750 | .750 |
NO.5 5/64 | .500 | 1.000 |
NO.5 5/64 | .250 | 1.250 |
NO.8 8/64 | 1.450 | .050 |
NO.8 8/64 | 1.425 | .075 |
NO.8 8/64 | 1.400 | .100 |
NO.8 8/64 | 1.300 | .200 |
NO.8 8/64 | 1.200 | .300 |
NO.8 8/64 | 1.100 | .400 |
NO.8 8/64 | 1.000 | .500 |
NO.8 8/64 | .750 | .750 |
NO.8 8/64 | .500 | 1.000 |
NO.8 8/64 | .250 | 1.250 |
नोट्सः
1लागू विनिर्देशःASTM E127-20
2मिश्र धातु कोड - सीएस -1018 कम कार्बन स्टील
एसएस - प्रकार 304 स्टेनलेस स्टील
AL- 7075 T6 एल्यूमीनियम
ओटी - अन्य (स्पष्ट करें)
3सभी सतहों 63 रिया या बेहतर जब तक कि अन्यथा उल्लेख नहीं किया गया है
4छेद सहिष्णुता ± 0005 1/16 से कम - ± 0.001 छेद 1/16 से अधिक
5. फ्लैट तल छेद परीक्षण करने के लिए सीधी और लंबवत होना चाहिए
0o-20' के भीतर सतह - छेद नीचे फ्लैट 0.001/.125 इंच के भीतर
6सी-बोर न्यूनतम 1/8 परीक्षण छेद व्यास से बड़ा और 0.063 गहराई है।
समान सामग्री के साथ कस सील के लिए प्लग छेद।
7आयाम सहिष्णुता ±.005 जब तक कि अन्यथा निर्दिष्ट न हो।
चित्रः
