मापने की सीमा (45# स्टील): | 20um - 1800mm | माप आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
---|---|---|---|
संकल्प: | 0.1 मिमी, 0.01 मिमी, 0.001 मिमी (0.01 इंच, 0.001 इंच, 0.0001 इंच) | ध्वनि वेग सीमा: | 400-19999 मी./से |
अंशांकन ब्लॉक: | 4 मिमी (स्टील) | लाभ सीमा: | 0~80dB |
विभिन्न धातु, गैर धातु (कांच, प्लास्टिक, समग्र, कंक्रीट, लकड़ी, आदि) सब्सट्रेट पर कोटिंग मोटाई को मापने के लिए

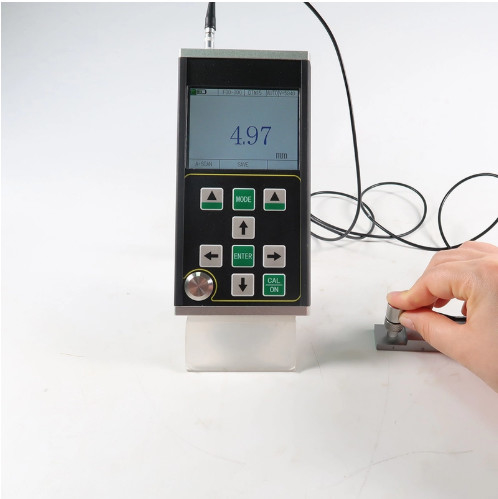

टीएम 291 एक नया प्रकार का हैंडहेल्ड उच्च परिशुद्धता वाला डिजिटल गैर-धातु कोटिंग मोटाई गेजर है। यह ए/बी स्कैनिंग के साथ है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई मापने के सिद्धांत को अपनाता है।यह सामग्री की मोटाई के माप के लिए उपयुक्त है कि एक निरंतर गति से इसमें प्रसार करने के लिए अल्ट्रासोनिक तरंग कर सकते हैं और अपनी पीठ से प्रतिबिंब प्राप्त. माप संकल्प 0.001 मिमी है और माप सीमा 0 के रूप में पतली है.02मिमीयह एक ही समय में सब्सट्रेट और कोटिंग की मोटाई का परीक्षण कर सकता है।
इस उत्पाद का उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
● माप की सीमा व्यापक है, न्यूनतम माप मोटाई के साथकोटिंग 20um;अधिकतम मोटाई 1800 मिमी
● यह उत्पाद मोटाई को उच्च परिशुद्धता के साथ माप सकता है, और अधिकतम माप संकल्प 0.001 मिमी तक पहुंच सकता है; दोहराव संकल्प ± 0.002 मिमी तक पहुंच सकता है;
●इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक प्रदर्शन मोड है।
● कुछ कम्पोजिट सामग्रियों पर कोटिंग और पेंट की परतों का पता लगाया जा सकता है।और 10 से अधिक बहुपरत सामग्री की प्रत्येक परत की मोटाई को एक साथ मापा जा सकता है, और प्रत्येक परत की मोटाई का मूल्य एक ही प्रतिध्वनि के तहत स्विच किया जा सकता है।
● इसमें प्रवेश करने वाली कोटिंग और इको टू इको माप के कार्य हैं, जिसका उपयोग सतह पर पेंट परत और कोटिंग वाली सामग्रियों को मापने के लिए किया जाता है;
● कई माप मोडःपतला,mb-e, E-E औरऑटोमोड पारंपरिक मोटी workpieces के माप को पूरा; पतला,ई-ईमोड पतले भागों की माप को महसूस करता है;
● संख्यात्मक मोड में शामिल हैंः पारंपरिक मोटाई मूल्य मोड, अंतर/कमी दर मोड और अधिकतम मूल्य मोड;
● दो लाभ मोडः स्वचालित लाभ / मैनुअल लाभ;
● मैन्युअल बंद और स्वचालित बंद सेट किया जा सकता है, ऊर्जा बचत समारोह के साथ;
● यह विभिन्न प्रकार के जांच यंत्रों का समर्थन करता हैऑब्ले क्रिस्टल जांच और एकल क्रिस्टल जांच, और 20MHz तक उच्च आवृत्ति जांच का समर्थन करता है;
● यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक ही समय में 100000 मोटाई के मान, 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है;
● 3.5-इंच का बड़ा रंगीन टीएफटी-एलसीडी डिस्प्ले 320×240 हाई डेफिनिशन (क्यूवीजीए) रिज़ॉल्यूशन के साथ;
● इसमें कैलिब्रेशन के विभिन्न तरीके हैं, एक-बिंदु कैलिब्रेशन, बहु-बिंदु कैलिब्रेशन और मैनुअल कैलिब्रेशन मोड का समर्थन करता है,और एक ही समय में ध्वनि गति और जांच शून्य स्थिति कैलिब्रेट कर सकते हैंयह डबल क्रिस्टल जांच के वी-पथ सुधार का समर्थन करता है।
● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है;
● यह चीनी और अंग्रेजी प्रदर्शन का समर्थन करता है;
विभिन्न धातु, गैर धातु (कांच, प्लास्टिक, समग्र, कंक्रीट, लकड़ी, आदि) सब्सट्रेट पर कोटिंग मोटाई को मापने के लिए.
धातुओं (जैसे इस्पात, कास्ट आयरन, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, कांच के फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टर।
अल्ट्रासोनिक मोटाई मापने का सिद्धांत प्रकाश तरंग मापने के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापी गई वस्तु तक पहुंचता है और वस्तु में फैलता है।जब यह सामग्री इंटरफ़ेस तक पहुँचता हैमापी गई सामग्री की मोटाई मापी गई सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित की जाती है।
पद | टीएम291 |
जांच का प्रकार | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
माप सीमा (45# स्टील) | 20um1800 मिमी |
माप की आवृत्ति | 4 हर्ट्ज,8Hz,16 हर्ट्ज |
संकल्प | 0.1 मिमी,0.01 मिमी,0.001 मिमी(0.01 इंच,0.001इंच,0.0001 इंच) |
पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
ध्वनि वेग सीमा | 400-19999 मी/सेकंड |
कैलिब्रेशन ब्लॉक | 4 मिमी(इस्पात) |
स्वतः बंद | कोई 5 मिनट, 10 मिनट, 20 मिनट और मैन्युअल बंद करने का विकल्प चुन सकता है। |
जांच काइलीब्रेशन | एक बिंदु कैलिब्रेशन, बहु बिंदु कैलिब्रेशनमैनुअल कैलिब्रेशन |
लाभ | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
लाभ सीमा | 0~80dB |
पता लगाने का मोड | रेडियो आवृत्ति (RF), सकारात्मक आधा तरंग (POS), नकारात्मक आधा तरंग (NEG), पूर्ण तरंग (FULL) |
माप मोड | (1) THIN-EE: पतली फिल्म कोटिंग मोड;(2) एमबी-ई: प्रारंभिक गूंज से पहली निचली गूंज तक के पारगमन समय पर आधारित माप मोड; (3) ई-ईः प्रवेश कोटिंग माप मोड, मनमाने ढंग से Em ≈ En प्रतिध्वनि वैकल्पिक है; (4) पतली दीवार माप मोड; |
संख्यात्मक मोड | मोटाई मूल्य मोड, अंतर/कमी दर मोड, अधिकतम/न्यूनतम मूल्य मोड |
ए-स्कैन मोड | उपलब्ध |
बी-स्कैन मोड | उपलब्ध |
युग्मन संकेत | उपलब्ध |
बैटरी संकेत | उपलब्ध |
भाषा | चीनी/अंग्रेजी |
इकाई | मिमी/इंच |
मेनू संचालन | उपलब्ध |
सॉफ्टवेयर कार्य | गतिशील गेट सेटिंग, रिक्त सेटिंग (Blank), इको रिक्त सेटिंग (E-Blank), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
भंडारण कार्य | यह एक ही समय में 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है। |
होस्ट प्रोग्राम का उन्नयन | उपलब्ध |
प्रदर्शन | 3.5 ️QVGA (320 × 240) रंगीन TFT-LCD स्क्रीन |
डाटा प्रेषण | यह समर्थन करता हैयूएसबीसंचार करता है और कंप्यूटर को डेटा भेजता है। |
कार्य तापमान | -10°C️+50°C; विशेष आवश्यकताओं के साथ, यह 20 °C तक पहुँच सकता है; |
कामकाजी वोल्टेज | तीननंबर 5 ए.ए. बैटरी की आवश्यकता होती है। जब शक्ति अपर्याप्त होती है, तो एक कम वोल्टेज संकेत होता है। |
कुल आयाम | 184 x85x 32(मिमी) |
कुल वजन | 250घ(बैटरी के बिना) |

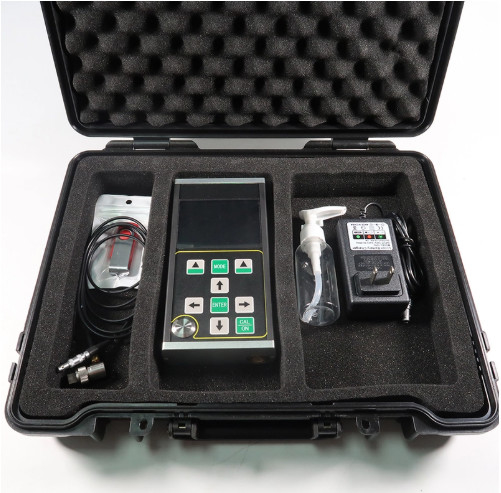

मानक विन्यास | मुख्य शरीर, कोटिंग मोटाई परीक्षण जांच, तीननंबर 5 एए बैटरीमैनुअल, कैरीिंग केस |
एकल तत्व जांच |
मॉडल | विनिर्देश | परीक्षण सीमा | संकल्प |
DTM15 (मानक) | 15 मेगाहर्ट्ज़ 6 मिमी | 0.15-24 | 0.001 मिमी | |
DTM7।5 | 7.5Mhz 6 मिमी | 0.5-24 | 0.001 मिमी | |
डीटीएम10 | 10Mhz 6mm | 0.3-24 | 0.001 मिमी | |
डीटीएम5 | 5MHz 6mm | 1.0-24 | 0.001 मिमी | |
BD510 | 5Mhz 10mm | 1-1000 | 0.001 मिमी | |
BD212 | 2Mhz 12 मिमी | 4-1800 | 0.001 मिमी | |
दोहरी तत्व जांच |
TC400 | 10Mhz 5mm | 0.5-50 | 0.001 मिमी |
TC500 | 5 मेगाहर्ट्ज़ 5 मिमी | 1.0-65 | 0.001 मिमी | |
TC510 | 5 मेगाहर्ट्ज 10 मिमी | 1.0-500 |
0.001 मिमी |
