चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTeck
प्रमाणन: CE
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टून
प्रसव के समय: 4-6 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 पीसीएस / दो सप्ताह
विस्तार जानकारी
उत्पाद का नाम: चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक ब्रांड: टीएमटीक
मूल: चीन
प्रमुखता देना:

Magnetic Particle Test Block Type II

,

Reference Test Block for NDT

,

Type II Magnetic Particle Inspection Block


उत्पाद विवरण

अवलोकन:(3112801)



टाइप II संदर्भ ब्लॉक एक स्व-चुंबकीयकरण निकाय है जिसे बाहरी चुंबकीय क्षेत्र प्रेरण की आवश्यकता नहीं होती है। इसमें 2 स्टील बार और 2 स्थायी चुंबक होते हैं। इसका उपयोग चुंबकीय कणों के प्रदर्शन का परीक्षण करने के लिए किया जाता है। प्रदर्शन को प्रदर्शित लंबाई द्वारा दिया जा सकता है। बढ़ती लंबाई का अर्थ है बेहतर प्रदर्शन। परिणाम के रूप में बाएं और दाएं किनारों पर प्रदर्शित संचयी लंबाई का उपयोग किया जाना चाहिए।



के अनुरूप:

Q/CRRC J 73.1-2020, GB/T15822.2-2005 और IS09934.2-2:2002 मानकों के अनुरूप।



आयाम::

155*40*18mm



निर्माण:

1. C15 के दो टुकड़े मशीन करें9 (EN10083-1 के अनुसार 10)) 10 मिमी वर्ग और 100.5 मिमी ± 0.5 मिमी लंबे आकार के वर्ग स्टील बार। एक स्टील बार ब्रैकेट और दो सुरक्षात्मक वाशर (दोनों गैर-चुंबकीय सामग्री) को चुंबकों को पकड़ने और उनकी रक्षा करने के लिए मशीन किया जाता है।

2. प्रत्येक स्टील बार को Ra≈1.6μm की सतह और <5μm की समतलता के साथ पीसा जाता है। (चेतावनी: स्टील बार का तापमान 50℃ से अधिक नहीं होना चाहिए)



सत्यापन:

+4 और -4 नॉच पर कृत्रिम दोष के लंबवत क्षेत्र की ताकत को मापने के लिए एक स्पर्शरेखा क्षेत्र शक्ति मीटर का उपयोग करें।



स्वीकृति मानदंड:

-4 नॉच निकास शक्ति मान: -100A/m±10% (अर्थात -0.125mT±10%mT)

+4 नॉच निकास शक्ति मान: +100A/m±10% (अर्थात +0.125mT±10%mT)



माप स्थान बायां सिरा -4 सेमी दायां सिरा +4 सेमी

क्षेत्र शक्ति[A/m]/mT



-0.125mT±10%



+0.125mT±10%







वास्तविक माप स्थान बायां सिरा सेमी दायां सिरा सेमी
वास्तविक क्षेत्र शक्ति mT -4 +4

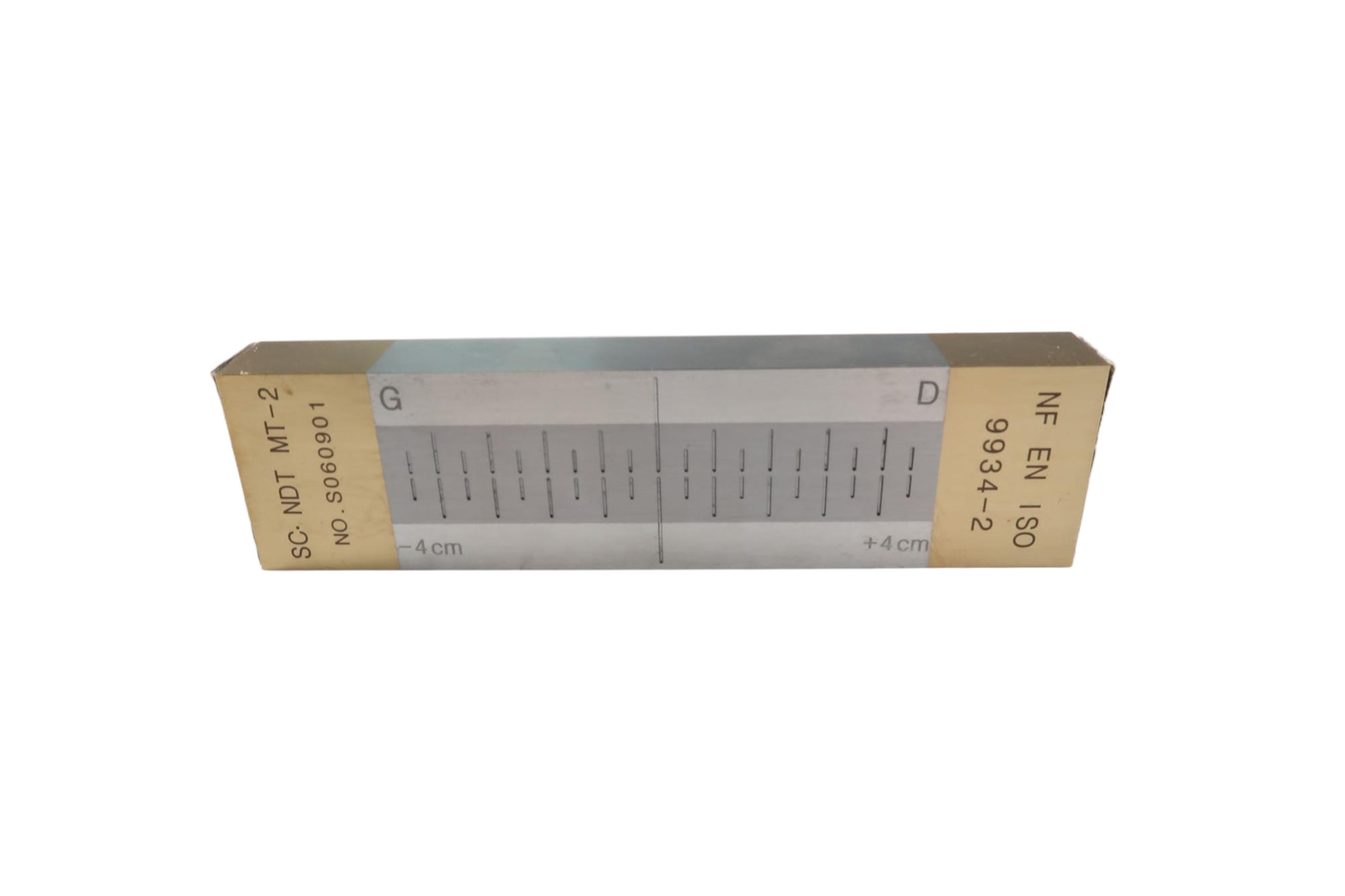

चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक 0

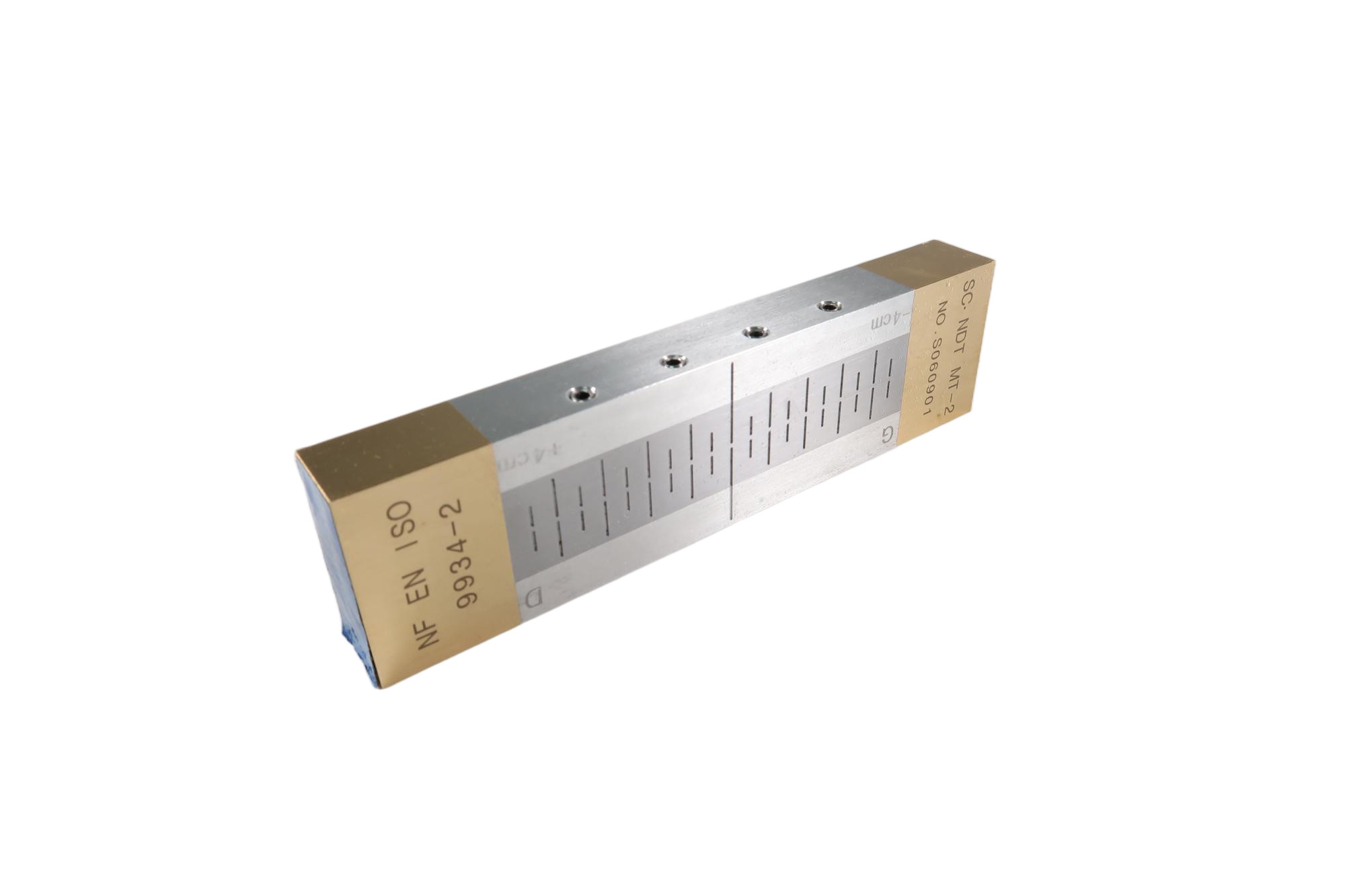

चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक 1

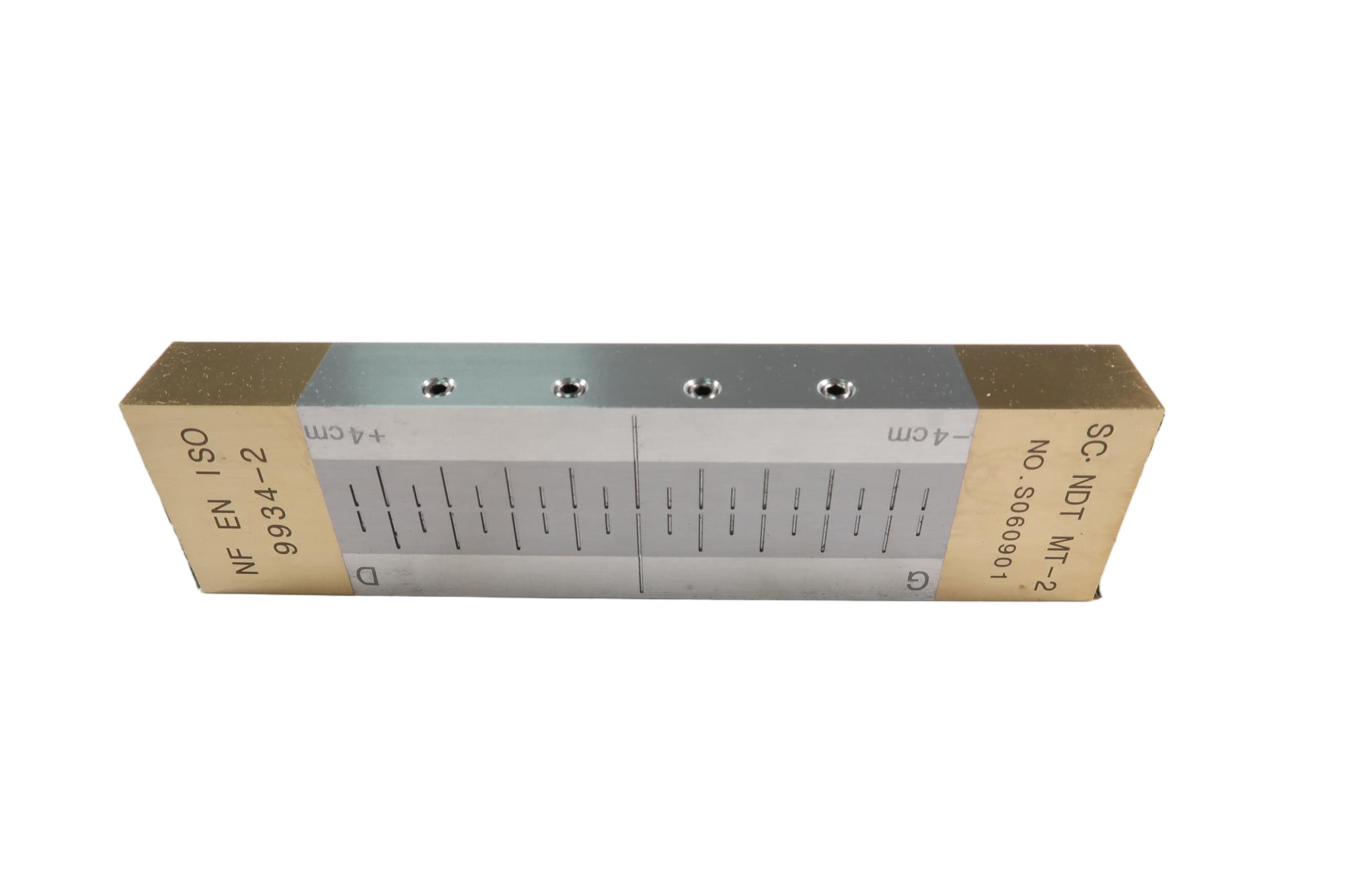

चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक 2

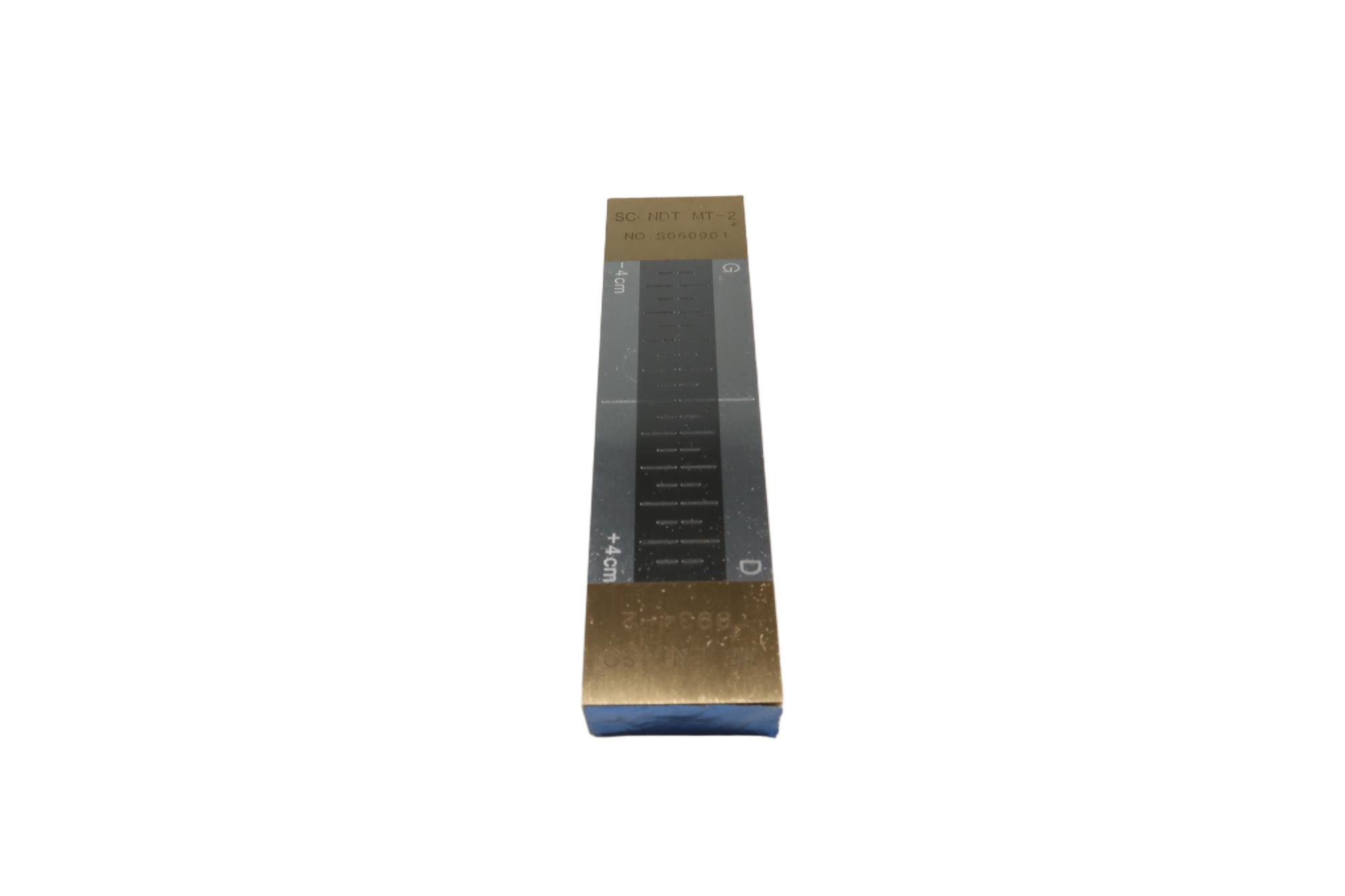

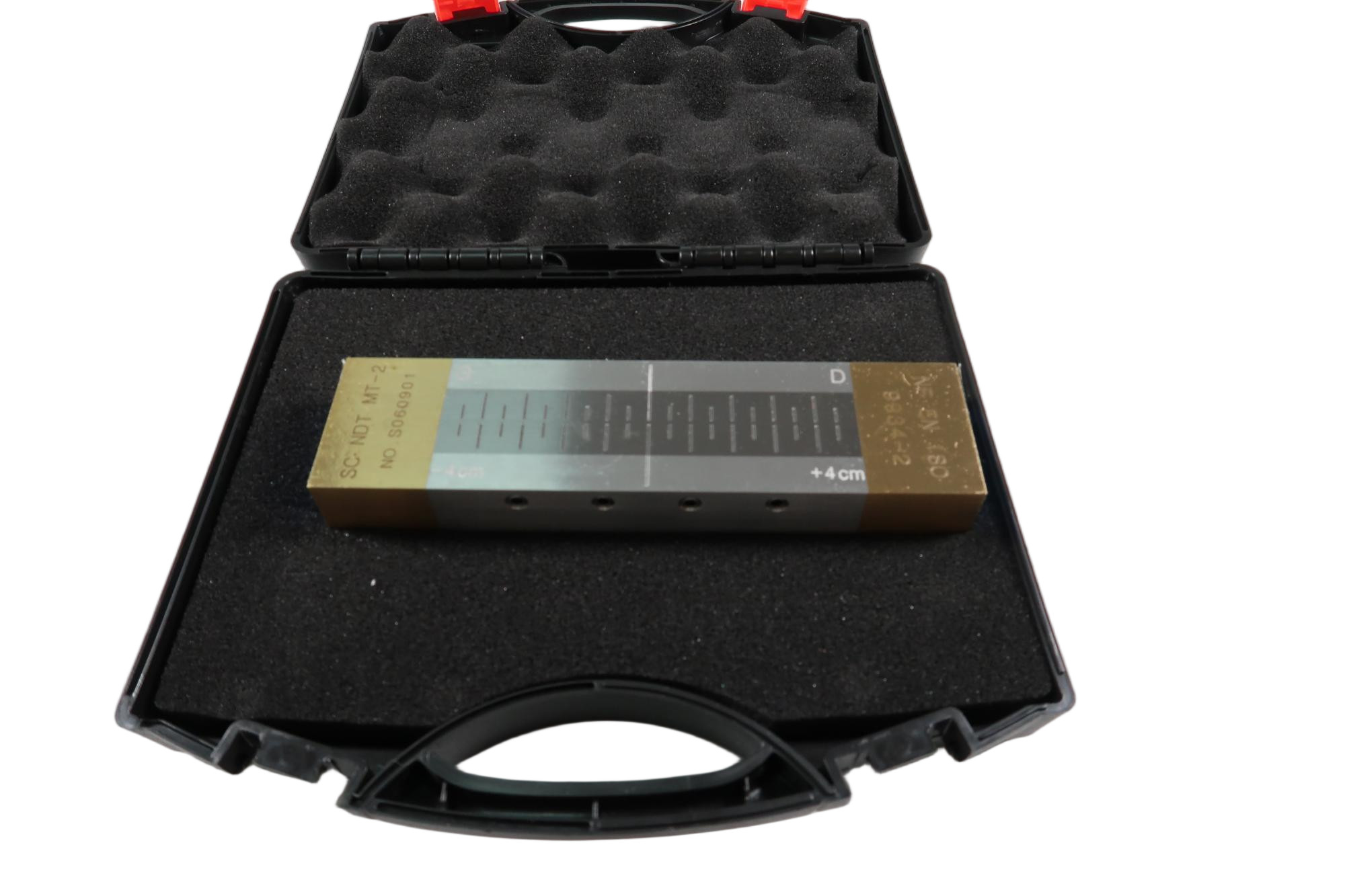

चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक 3चुंबकीय कण प्रकार II संदर्भ परीक्षण ब्लॉक 4
