| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| मॉडल संख्या: | टीएस46 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 4-6 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100 पीसी / एक सप्ताह |
| आवेदन: | छोटे व्यास के पाइप वेल्ड निरीक्षण | मॉडल नंबर: | 10EF32-0.25x7-TS46/10EF32-8x7-A15 |
|---|---|---|---|
| मामला: | स्टेनलेस स्टील | ||

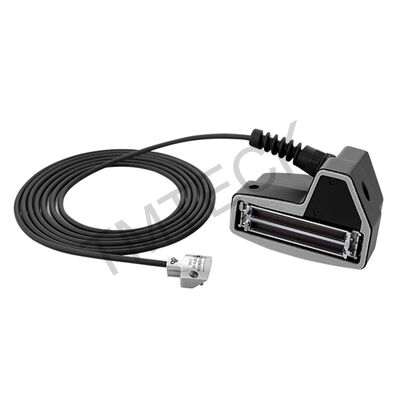

| प्रमुखता देना: | कम क्लीयरेंस वाले अल्ट्रासोनिक ट्रांसड्यूसर,छोटे व्यास के पाइप वेल्ड जांच,कम प्रोफ़ाइल वेल्ड निरीक्षण ट्रांसड्यूसर |
||

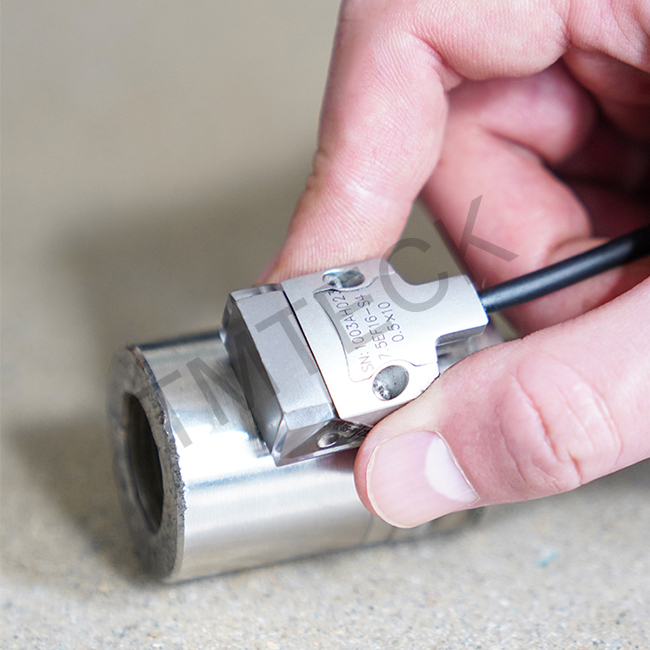

आंतरिक फोकस जांचःयह अंतरिक्ष-संकुचित क्षेत्र पर कार्य करता है,
यह पतली दीवारों वाले छोटे व्यास के ट्यूबों के पता लगाने में बहुत महत्वपूर्ण अनुप्रयोग है।
लाभ
1उच्च संगतता, अधिकांश चरणबद्ध सरणी दोष डिटेक्टरों के साथ संगत हो सकती है।
2. ध्वनिक रूप से Rexolite से मेल खाती है
3.21 मिमी से 115 मिमी के दायरे में बाहरी व्यास के साथ मानक फिटिंग, सीमित स्थान का पता लगाने
4छोटे आकार में, आंतरिक फोकस पतली दीवार पाइप फिटिंग पर छोटे दोषों का पता लगाने की क्षमता में सुधार करता है
5छोटी-छोटी खामियों का निरीक्षण करना पाइपों की एक पंक्ति के एक तरफ से स्थापना और हेरफेर करना आसान है, उच्च सटीकता छोटी-छोटी खामियों का पता लगाने में मदद करती है।
6अधिकांश बीम कोण पता लगाने के अनुप्रयोगों के लिए कीलों के साथ संगत
7स्कैनर के साथ संयुक्त, जटिल भागों के अधिकांश निरीक्षण को पूरा करें।
आवेदन
1. पतली दीवार अनुप्रयोग
2छोटे व्यास के पाइप वेल्ड निरीक्षण
3. बॉयलर ट्यूब
4.कम रिक्त स्थान
5.प्रक्रिया पाइप
विनिर्देश
| जांच श्रृंखला |
मॉडल |
संगत मॉडल |
तत्व आकार |
आवृत्ति. (MHz) |
ई-नोस | पिच (मिमी) |
सक्रिय (मिमी) |
एलेव। (मिमी) |
आकार (LxWxH) |
| TS46/A15 | 2.25EF16-0.5x10 | 2.25EF16-8x10 | अंतराल फौक्स | 2.25 | 16 | 0.50 | 8.0 | 10.0 |
25x22x10 (मिमी) (इन |
| 3.5EF16-0.5x10 | 3.5EF16-8x10 | अंतराल फौक्स | 3.5 | 16 | 0.50 | 8.0 | 10.0 | ||
| 5EF16-0.5x10 | 5EF16-8x10 | अंतराल फौक्स | 5 | 16 | 0.50 | 8.0 | 10.0 | ||
| 7.5EF16-0.5x10 | 7.5EF16-8x10 | अंतराल फौक्स | 7.5 | 16 | 0.50 | 8.0 | 10.0 | ||
| 10EF16-0.5x7 | 10EF16-8x7 | अंतराल फौक्स | 10 | 16 | 0.50 | 8.0 | 7.0 | ||
| 10EF32-0.25x7 | 10EF32-8x7 | अंतराल फौक्स | 10 | 32 | 0.25 | 8.0 | 7.0 |

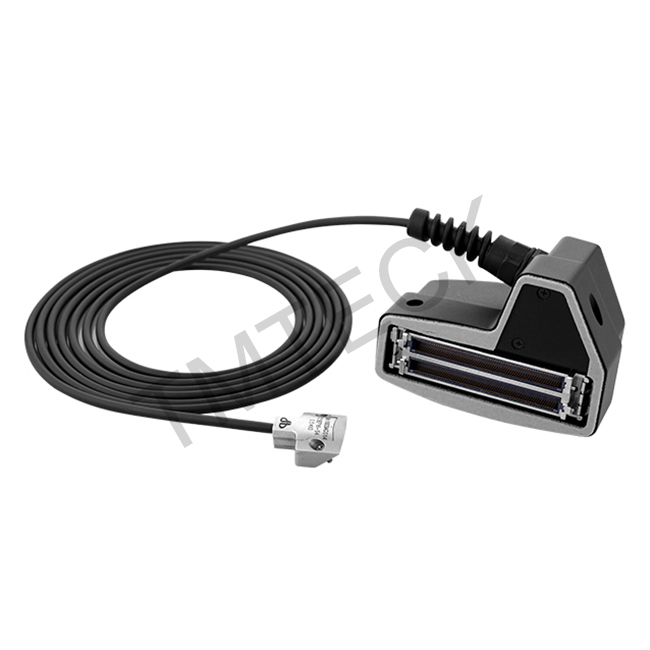

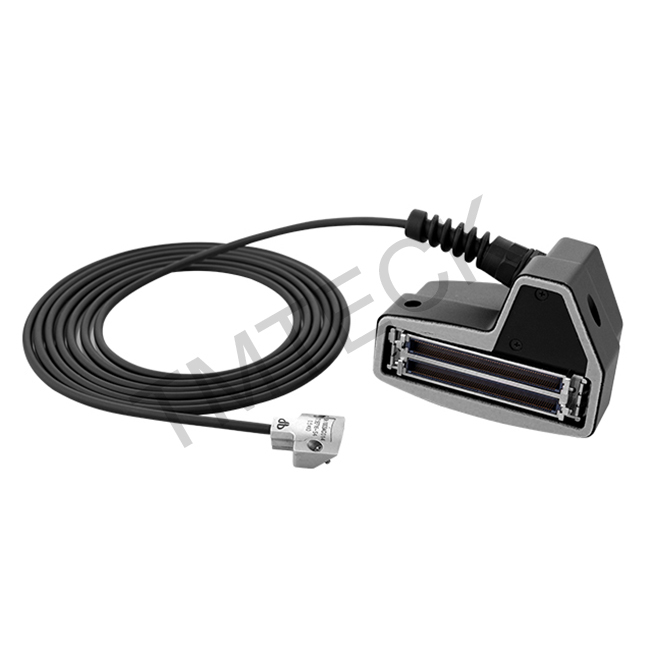

* मानक केबल की लंबाई 2.5 मीटर/8.2 फीट है। चरणित जांच को अनुकूलित किया जा सकता है, जिसमें आवृत्ति, तत्व संख्या और पिच आदि शामिल हैं।
त्वरित विवरण
मॉडल संख्या:10EF32-0.25x7-टीS46/10EF32-8x7-A15
आकारःLxWxH 0.93x0.55x0.93 ((इंच)/23.5x14x23.5 ((मिमी)
वारंटी12 महीने
मामलाःस्टेनलेस स्टील
तत्वः32
आवेदनःछोटे व्यास के पाइप वेल्ड निरीक्षण
अनुकूलन: हाँ
प्रकारः चरणबद्ध सरणी जांच
तत्व का आकारःइंटरल फ़ौक्स
रंगः चांदी
MOQ:1
