| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| मॉडल संख्या: | जी |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसीएस / दो सप्ताह |
| प्रभावकारी ऊर्जा: | 90एमजे | व्यास परीक्षण टिप: | 5 मिमी |
|---|---|---|---|
| अधिकतम. नमूने की कठोरता: | 650HB | परीक्षण टिप की सामग्री: | टंगस्टन कार्बाइड |
| नमूना सतह रा का औसत खुरदरापन मान:: | 6.3μm | उपलब्ध प्रभाव उपकरण का प्रकार: | बड़े, मोटे, भारी और खुरदुरे सतह वाले स्टील का परीक्षण करें |

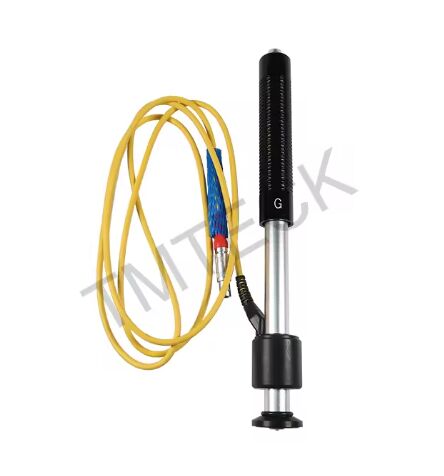

जी टाइप इम्पैक्ट डिवाइस, लीब हार्डनेस टेस्टर का जी प्रोब90mJ की इम्पैक्टिंग एनर्जी के साथ
कृपया टेस्टर साइड के केबल कनेक्टर पर ध्यान दें, जिसमें 3 पिन और 4 पिन होते हैं।
3 पिन यूरोपीय टाइप जैसे Proceq 2 के लिए है।
4 पिन अधिकांश चीनी टेस्टर के लिए है
विशेषताएं:
इम्पैक्ट डिवाइस जी बड़ा टेस्ट टिप, बढ़ी हुई इम्पैक्ट एनर्जी (टाइप डी की तुलना में लगभग 9 गुना)। मापने वाली सतह की फिनिश पर कम मांग।
केवल ब्रिनेल रेंज में मापन के लिए (अधिकतम 650 HB)
अनुप्रयोग: ठोस घटक जैसे भारी कास्टिंग और फोर्जिंग
कार्यसिद्धांत:इसका मूल सिद्धांत यह है कि एक निश्चित द्रव्यमान वाला एक इम्पैक्ट बॉडी एक निश्चित परीक्षण बल के तहत नमूना सतह से टकराता है। नमूना सतह से 1 मिमी की दूरी पर इम्पैक्ट बॉडी की इम्पैक्ट स्पीड और रिबाउंड स्पीड को मापा जाता है। विद्युत चुम्बकीय सिद्धांत का उपयोग करके, प्रेरण गति के समानुपाती होता है। वोल्टेज।
| सामग्री | विधि | इम्पैक्ट डिवाइस | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
स्टील और कास्ट स्टील
|
HRC | 20~68.5 | 19.3~67.9 | 20.0~69.5 | 22.4~70.7 | 20.6~68.2 | |
| HRB | 38.4~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
| HRA | 59.1~85.8 | 61.7~88.0 | |||||
| HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
| HV | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
| HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
|
कोल्ड वर्क टूल स्टील |
HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
| HV | 80~898 | 80~935 | 100~941 | 82~1009 | |||
|
स्टेनलेस स्टील
|
HRB | 46.5~101.7 | |||||
| HB | 85~655 | ||||||
| HV | 85~802 | ||||||
|
ग्रे कास्ट आयरन
|
HRC | ||||||
| HB | 93~334 | 92~326 | |||||
| HV | |||||||
| नोड्यूलर कास्ट आयरन | HRC | ||||||
| HB | 131~387 | 127~364 | |||||
| HV | |||||||
| कास्ट एल्यूमीनियम मिश्र धातु | HB | 19~164 | 23~210 | 32~168 | |||
| HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | ||||
|
पीतल (तांबा-जिंक मिश्र धातु)
|
HB | 40~173 | |||||
| HRB | 13.5~95.3 | ||||||
| कांस्य (तांबा-एल्यूमीनियम/टिन मिश्र धातु) | HB | 60~290 | |||||
| जाली तांबा मिश्र धातु | HB | 45~315 | |||||
| इम्पैक्ट डिवाइस का उपलब्ध प्रकार |
DC: टेस्ट होल या खोखला बेलनाकार
|
D+15: टेस्ट ग्रूव या रीएंट्रेंट सतह
|
C: छोटे, हल्के, पतले पुर्जे और कठोर परत की सतह का परीक्षण करें |
G: बड़े, मोटे, भारी और खुरदरी सतह वाले स्टील का परीक्षण करें |
E: सुपर हाई हार्डनेस सामग्री का परीक्षण करें | DL: पतले संकीर्ण ग्रूव या छेद का परीक्षण करें | |
| इम्पैक्ट डिवाइस का प्रकार | DC(D)/DL | D+15 | C | G | E |
|
इम्पैक्टिंग एनर्जी इम्पैक्ट बॉडी का द्रव्यमान |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
टेस्ट टिप की कठोरता: टेस्ट टिप का व्यास: टेस्ट टिप की सामग्री: |
1600HV 3mm टंगस्टन कार्बाइड |
1600HV 3mm टंगस्टन कार्बाइड |
1600HV 3mm टंगस्टन कार्बाइड |
1600HV 5mm टंगस्टन कार्बाइड |
5000HV 3mm सिंथेटिक डायमंड |
|
इम्पैक्ट डिवाइस का व्यास: इम्पैक्ट डिवाइस की लंबाई: इम्पैक्ट डिवाइस का वजन: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| नमूने की अधिकतम कठोरता | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| नमूने की सतह का औसत खुरदरापन मान Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
नमूने का न्यूनतम वजन: सीधे मापें मजबूती से समर्थन की आवश्यकता है कपलिंग को कसकर बांधने की आवश्यकता है |
>5kg 2~5kg 0.05~2kg |
>5kg 2~5kg 0.05~2kg |
>1.5kg 0.5~1.5kg 0.02~0.5kg |
>15kg 5~15kg 0.5~5kg |
>5kg 2~5kg 0.05~2kg |
|
नमूने की न्यूनतम मोटाई कपलिंग कसकर सतह के सख्त होने की न्यूनतम परत की मोटाई |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|
टिप इंडेंटेशन का आकार
|
||||||
| कठोरता 300HV |
इंडेंटेशन का व्यास इंडेंटेशन की गहराई |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
| कठोरता 600HV |
इंडेंटेशन का व्यास इंडेंटेशन की गहराई |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
| कठोरता 800HV |
इंडेंटेशन का व्यास इंडेंटेशन की गहराई |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
