टीएम282 सीरीज अल्ट्रासोनिक थिकनेस गेज ए एंड बी स्कैन / थ्रू कोटिंग / सॉफ्टवेयर के साथ
पेशेवर अल्ट्रासोनिक थिकनेस मापन समाधान
टीएम282 कलर स्क्रीन ए/बी-स्कैन अल्ट्रासोनिक थिकनेस गेज को औद्योगिक सेटिंग्स में विभिन्न कठिन थिकनेस मापन अनुप्रयोगों को हल करने के लिए पेशेवर रूप से डिज़ाइन किया गया है।
मुख्य विशेषताएं
लाइव कलर ए-स्कैन
स्क्रीन पर रंगीन अल्ट्रासोनिक वेवफॉर्म (ए-स्कैन) का सीधा विज़ुअलाइज़ेशन। परीक्षण परिणाम सटीकता को सत्यापित करने और मापन समस्याओं को हल करने के लिए आवश्यक। इष्टतम रीडिंग के लिए समायोज्य GAIN, BLACKING, और GATE पैरामीटर।

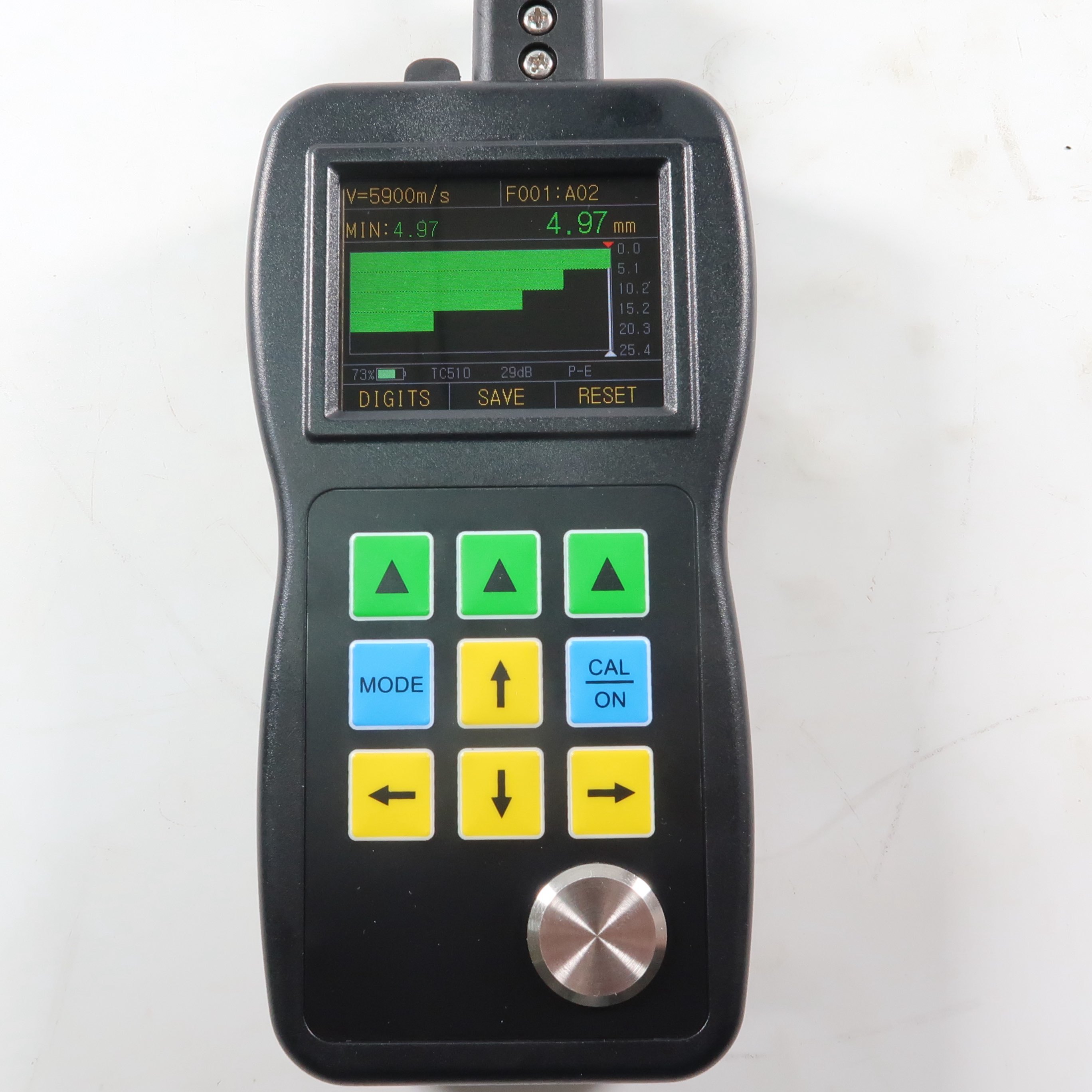

लाइव कलर बी-स्कैन

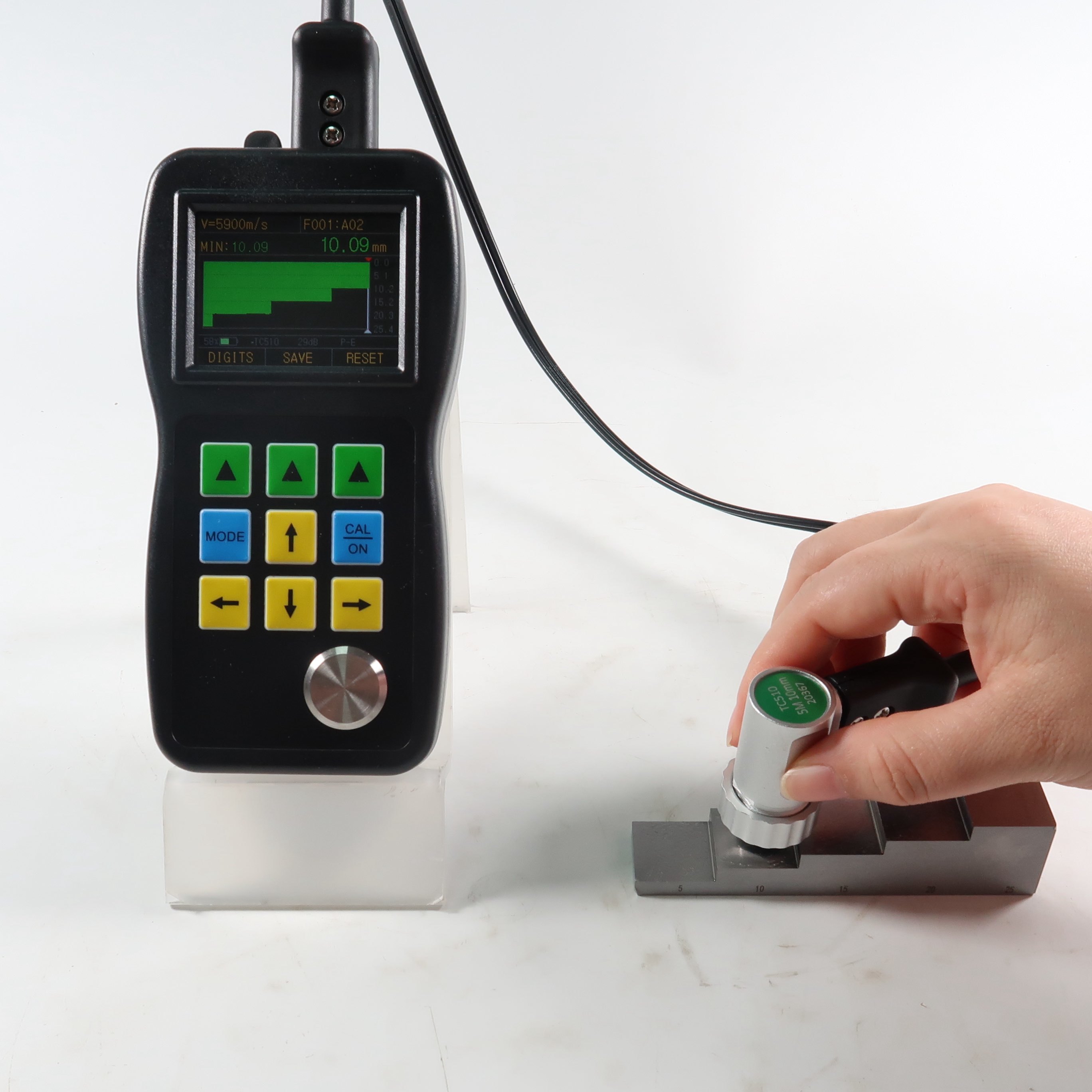

टाइम-आधारित बी-स्कैन फ़ंक्शन वर्कपीस की क्रॉस-सेक्शनल प्रोफ़ाइल प्रदर्शित करता है। स्वचालित रूप से लाल त्रिकोण संकेतकों के साथ न्यूनतम मान कैप्चर करता है। बी-स्कैन छवि के पार पॉइंट-टू-पॉइंट थिकनेस मापन क्षमता।
थ्रू कोटिंग फ़ंक्शन
कोटिंग हटाने की आवश्यकता को समाप्त करता है। सब्सट्रेट की दो निरंतर निचली सतहों को मापने से प्राप्त होता है जिसमें महत्वपूर्ण फायदे हैं:
- कोई शून्य अंशांकन आवश्यक नहीं
- उच्च स्थिरता - प्रोब दबाव, कपलिंग परत की मोटाई, या सतह धूल से अप्रभावित
- शून्य बहाव की रोकथाम
पावर-कटिंग फ़ंक्शन
समर्पित पावर-कटिंग बटन विस्तारित अवधि के लिए ऊर्जा का संरक्षण करके बैटरी जीवन बढ़ाता है जब उपयोग में न हो।
उन्नत कार्यक्षमता
- अंतर/कमी दर:सामान्य मानों से विचलन प्रदर्शित करता है और थिकनेस कमी प्रतिशत की गणना करता है
- सूचना प्रदर्शन: LOS, min, max, बड़ा रीडिंग, वेग, शून्य, अंशांकन, इकाइयाँ, फ्रीज, बैटरी जीवन, गेन स्तर, इको प्रतीक
- अधिकतम./न्यूनतम. कैप्चर: वर्तमान, न्यूनतम और अधिकतम थिकनेस मानों का एक साथ प्रदर्शन
- अलार्म मोड: अलार्म स्थितियों के दौरान थिकनेस रीडिंग के लिए गतिशील रंग परिवर्तन
- अपडेट दर: विभिन्न अनुप्रयोग आवश्यकताओं के लिए 4Hz, 8Hz, और 16Hz चयन योग्य
- बहु-भाषा समर्थन: चीनी, अंग्रेजी, स्पेनिश, जर्मन
- इको टू इको: केवल धातु की मोटाई मापता है, पेंट और कोटिंग्स को अनदेखा करता है
- डेटा लॉगर: रैखिक या ग्रिड फ़ाइलों में आईडी के साथ 99,999 थिकनेस डेटा पॉइंट (400 फ़ाइल क्षमता)
- आउटपुट: DataView रिपोर्ट सॉफ़्टवेयर के साथ USB 2.0 फुल स्पीड कनेक्टर
- डिस्प्ले: 2.4" कलर OLED, 320 × 240 पिक्सेल, 10,000:1 कंट्रास्ट अनुपात
- आयाम: 156mm (L) × 76mm (W) × 38mm (H)
- वजन: 285g
- ऑपरेटिंग तापमान: -10°C से 50°C
मानक TC510 प्रोब
एकीकृत धातु डाई-कास्टिंग शेल के साथ उच्च-प्रदर्शन पीजोइलेक्ट्रिक सिरेमिक चिप। अधिकतम स्थायित्व और प्रदर्शन के लिए व्यावहारिक प्रोब और केबल पृथक्करण डिज़ाइन की सुविधाएँ।
टीएम282 सीरीज तुलना
| विशेषता |
टीएम282 |
टीएम282डी |
टीएम282डीएल |
| कलर डिस्प्ले |
✓ |
✓ |
✓ |
| लाइव ए-स्कैन |
✓ |
✓ |
✓ |
| टाइम-आधारित बी-स्कैन |
✓ |
✓ |
✓ |
| गेन और गेट का नियंत्रण |
✓ |
✓ |
✓ |
| ब्लैंकिंग |
✓ |
✓ |
✓ |
| थ्रू-पेंट और कोटिंग्स |
× |
✓ |
✓ |
| डेटा लॉगर |
× |
× |
✓ |
| DataView सॉफ्टवेयर |
× |
× |
✓ |
टीएम282डीएल तकनीकी विनिर्देश
| डिस्प्ले प्रकार |
2.4" कलर OLED, 320×240 पिक्सेल, डिस्प्ले कंट्रास्ट 10,000:1 |
| ऑपरेटिंग सिद्धांत |
डुअल एलिमेंट ट्रांसड्यूसर के साथ पल्स इको |
| मापन रेंज |
0.50mm से 508mm (0.02" से 20.00"), सामग्री, प्रोब और सतह की स्थिति पर निर्भर करता है; ई-ई मोड: स्थिति के तहत 3-50mm |
| मापन रिज़ॉल्यूशन |
चयन योग्य 0.01mm, 0.1mm (चयन योग्य 0.001", 0.01") |
| इकाइयाँ |
इंच या मिलीमीटर |
| रेक्टिफाई मोड |
RF+, RF-, HALF+, HALF-, FULL |
| डिस्प्ले मोड |
सामान्य, न्यूनतम/अधिकतम कैप्चर, DIFF/RR%, ए-स्कैन, बी-स्कैन |
| वी-पाथ सुधार |
स्वचालित |
| अपडेट दर |
चयन योग्य 4Hz, 8Hz, 16Hz |
| सामग्री वेग रेंज |
500 से 9999m/s (0.0197 से 0.3939 इंच/μs) |
| भाषाएँ |
अंग्रेजी, फ्रेंच, जर्मन, स्पेनिश, चीनी |
| अलार्म सेटिंग्स |
न्यूनतम और अधिकतम अलार्म। 0.25mm से 508mm (0.010" से 20.00") की रेंज। अलार्म पर गतिशील वेवफॉर्म रंग परिवर्तन |
| बिजली की आवश्यकताएं |
2 एए आकार की बैटरी |
| ऑपरेटिंग समय |
लगभग 40 घंटे |
| उपकरण शट-ऑफ |
चयन योग्य हमेशा चालू या निष्क्रियता के 5, 10, 20 मिनट के बाद ऑटो ऑफ |
| ऑपरेटिंग तापमान |
-10°C से +50°C (+10°F से +12°F) |
| आकार |
158mm × 76mm × 37mm (H × W × D) |
| वजन |
285g बैटरी सहित |

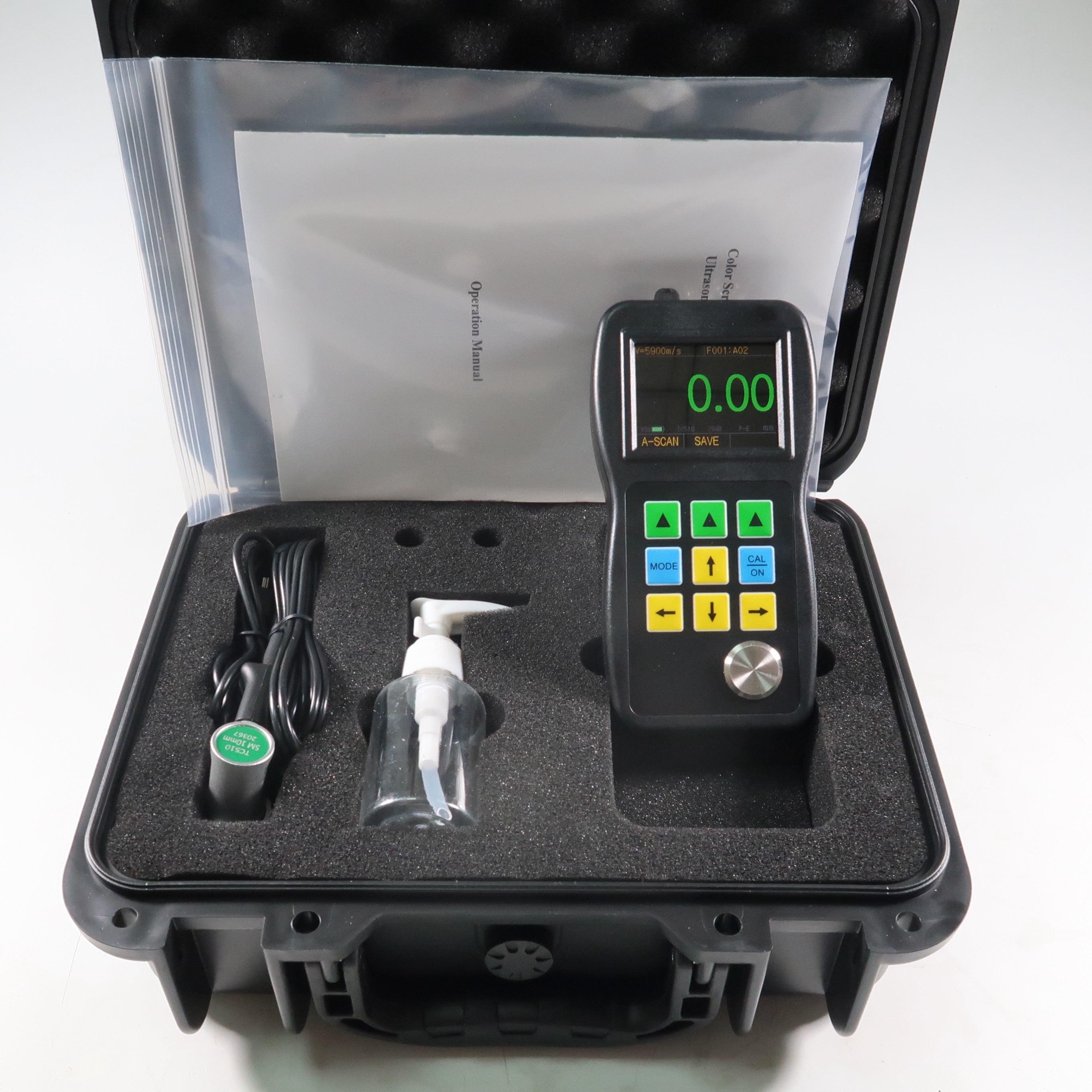

मानक डिलीवरी सामग्री - टीएम282डीएल
| घटक |
मात्रा |
| मुख्य बॉडी |
1 |
| प्रोब |
1 |
| बैटरी |
1 |
| कपलांट |
1 |
| कैरीइंग केस |
1 |
| ऑपरेटिंग मैनुअल |
1 |
| यूएसबी केबल |
1 |
| सॉफ्टवेयर |
1 |
