| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tmteck |
| प्रमाणन: | CE |
| मॉडल संख्या: | 570HAD |
| न्यूनतम आदेश मात्रा: | 1PC |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | 1 pc / लकड़ी के मामले |
| प्रसव के समय: | 10-15 दिनों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100pcs प्रति माह |
| इंडेंटर: | φ2.5mm、φ5mm बॉल इंडेंटर | ऐपिस आवर्धन: | 15× |
|---|---|---|---|
| शक्ति स्रोत और वोल्टेज: | AC220V±5%, 50-60 हर्ट्ज | समय-विलंबित नियंत्रण: | 0-60 सेकंड, समायोज्य |
| समग्र आयाम (लंबाई × चौड़ाई × ऊंचाई): | 551×260×800 मिमी | ||
| प्रमुखता देना: | धातु कठोरता परीक्षण मशीन,सार्वभौमिक कठोरता परीक्षण मशीन |
||

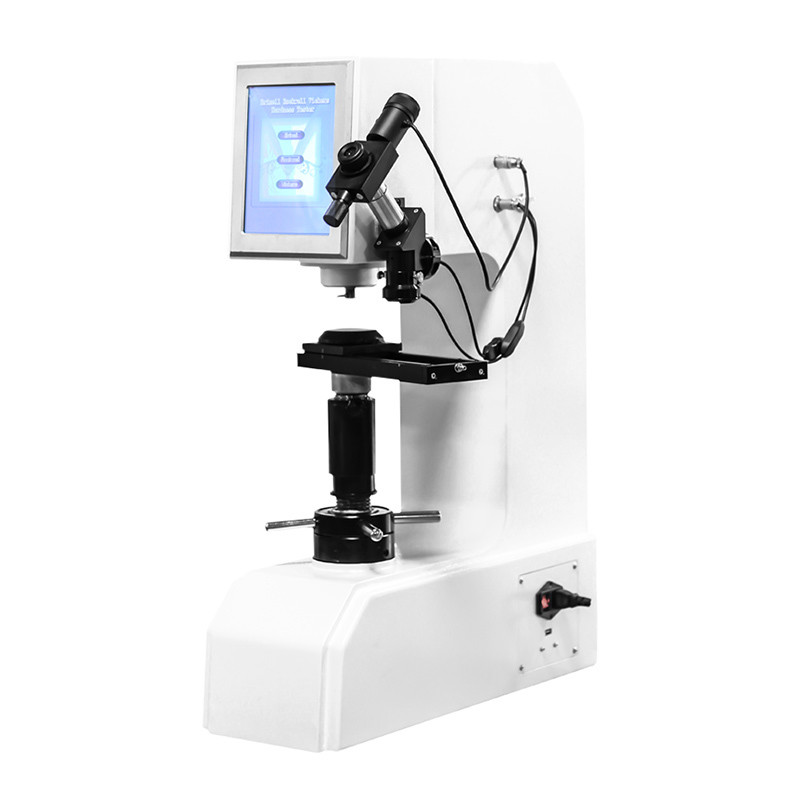

570HAD डिजिटल सार्वभौमिक कठोरता परीक्षक
1कठोरता सामग्री की महत्वपूर्ण यांत्रिक विशेषताओं में से एक है जबकि कठोरता परीक्षण धातु सामग्री या उसके घटक भागों की गुणवत्ता का न्याय करने के लिए एक महत्वपूर्ण विधि है।धातु की कठोरता उसके यांत्रिक गुणों के अनुरूप है, और इसलिए इसकी यांत्रिक विशेषताओं जैसे कि ताकत, थकान, झुकने और पहनने का परीक्षण लगभग इसकी कठोरता परीक्षण के माध्यम से किया जा सकता है।
2. डिजिटल मल्टीफंक्शनल कठोरता परीक्षक ब्रिनेल, रॉकवेल, विकर्स तीन परीक्षण विधियों के साथ, सात ग्रेड परीक्षण बल के मल्टीफंक्शनल कठोरता परीक्षक,यह कठोरता परीक्षणों की एक किस्म की जरूरतों को पूरा कर सकते हैं. परीक्षण बल लोड करना, रहना, उतारना स्वयंचलित स्विचिंग तंत्र को अपनाया गया, हाथ के पहिया के घूर्णन से प्राप्त परीक्षण बल परिवर्तन,सटीक एन्कोडर और सेंसर द्वारा मापा गया और आंतरिक प्रणाली कार्यक्रम द्वारा कठोरता मूल्य की गणना की गई. तो यह संचालित करने के लिए आसान है, तेजी से और सहज ज्ञान युक्त इंटरफ़ेस, मूल रूप से, कोई मानव संचालन त्रुटि नहीं, इसकी उच्च संवेदनशीलता, स्थिरता के साथ, यह कार्यशालाओं और प्रयोगशालाओं के लिए उपयुक्त है।
मुख्य कार्य इस प्रकार है:
2.1 ब्रीनेल, रॉकवेल, विकर्स तीन परीक्षण विधियाँ;
2.2 विभिन्न कठोरता पैमाने का रूपांतरण
2.3 ठहरने का समय चुनना
2.4 समय और तिथि में परिवर्तन
रॉकवेल कठोरता के विनिर्देश
2.5 परीक्षण परिणामों का आउटपुट2.6 वैकल्पिक कार्यों के लिए RS232 इंटरफ़ेस, यह मॉडल परीक्षण परिणामों को सहेज सकता है और परीक्षण पृष्ठों को ब्राउज़ कर सकता है.
तकनीकी विनिर्देश
1बिजली स्रोत और वोल्टेजः AC220V±5%, 50-60 Hz
2समय-विलंब नियंत्रणः 0-60 सेकंड, समायोज्य
3. इन्डेंटर केंद्र से उपकरण शरीर की दूरीः 165 मिमी
4कुल आयाम (लंबाई × चौड़ाई × ऊंचाई): 551×260×800 मिमी
5परीक्षक का शुद्ध भार: 80 किलोग्राम (लगभग)
रॉकवेल कठोरता
| परीक्षण बल ((एन) | प्रारंभिक परीक्षण बल | 98.07 ((10kg) | सहिष्णुता ±2.0% | |
| कुल परीक्षण बल | 588.4 ((60kg) | सहिष्णुता ±1.0% | ||
| 980.7 ((100kg) | ||||
| 1471 ((150 किलोग्राम) | ||||
| इंडेंटर | हीरा शंकु इंडेंटर | |||
| Ф1.5875 मिमी बॉल इंडेंटर | ||||
| तराजू | एचआरए | एचआरबी | एचआरसी | मानव संसाधन विभाग |
| नमूनों की अधिकतम ऊंचाई | 175 मिमी | |||
6रॉकवेल कठोरता के सहिष्णुता प्रदर्शन मूल्य
| कठोरता पैमाना | मानक परीक्षण ब्लॉकों की कठोरता सीमा | प्रदर्शन मूल्य की अधिकतम सहिष्णुता | पुनरावृत्तिअ |
| एचआरए | (20~≤75) एचआरए | ±2HRA |
≤0.02 ((100-H) या 0.8 रॉकवेल इकाईb |
| (>75~≤88)एचआरए | ±1.5HRA | ||
| एचआरबी | (20~≤45) एचआरबी | ±4HRB |
≤0.04 ((130-H) या 1.2 रॉकवेल इकाईb |
| (> 45 ~ ≤ 80) एचआरबी | ±3HRB | ||
| (>80~≤100) एचआरबी | ±2HRB | ||
| एचआरसी | (20~≤70) एचआरसी | ±1.5HRC |
≤0.02 ((100-H) या 0.8 रॉकवेल इकाईb |
| a:H औसत कठोरता मूल्य है b:उच्चतम मूल्य के रूप में पुष्टि करें | |||
ब्रिनेल कठोरता
6.ब्रिनेल कठोरता परीक्षक का तकनीकी विनिर्देश
| परीक्षण बल | 294.2N ((30kg) | सहिष्णुता ±1.0% | |
| 306.5N ((31.25kg) | |||
| 612.9N ((62.5kg) | |||
| 980.7N ((100kg | |||
| 1839N ((187.5kg) | |||
| इंडेंटर | φ2.5mm,φ5mm बॉल इंडेंटर | ||
| तराजू | एचबीडब्ल्यू1/30 | एचबीडब्ल्यू 2.5/31.25 | एचबीडब्ल्यू 2.5/62.5 |
| एचबीडब्ल्यू 5/62.5 | एचबीडब्ल्यू10/100 | HBW2.5/187.5 | |
| नेत्रदीपक का आवर्धन | 15× | ||
| उद्देश्य | 2.5×(रिज़ॉल्यूशन 0.5μm),5×(रिज़ॉल्यूशन 0.25μm) | ||
| नमूना की अधिकतम ऊंचाई | 100 | ||
8ब्रिनेल कठोरता परीक्षक के लिए प्रदर्शित मूल्य की सहिष्णुता और पुनरावृत्ति
| कठोरता ब्लॉक ((HBW) | सहिष्णुता ((%) | पुनरावृत्ति (%) |
| ≤ 125 | ±3 | 3 |
125| ±25 |
2.5 |
|
| >225 | ±2 | 2 |
9विकर्स कठोरता की तकनीकी विनिर्देश
| परीक्षण बल | 294.2N ((30kg) | सहिष्णुता ±1.0% |
| 980.7N ((100kg) | ||
| इंडेंटर | डायमंड विकर्स इंडेंटर | |
| पैमाना | HV30 | HV100 |
| नेत्रदीपक का आवर्धन | 15× | |
| ऑब्जेक्टिव आवर्धन | 5×(रिज़ॉल्यूशन 0.25μm) | |
| अधिकतम नमूना की ऊंचाई | 115 मिमी | |
| प्रदर्शित मूल्य की सहिष्णुता | प्रदर्शित मूल्य की पुनरावृत्ति | |||
| कठोरता पैमाने | कठोरता ब्लॉक का मूल्य | प्रदर्शित मूल्य की सहिष्णुता | कठोरता ब्लॉक का मूल्य | प्रदर्शित मूल्य की पुनरावृत्ति |
| HV30 | ≤ 250HV | ± 3% | ≤225HV | ६% |
| HV100 | 300~1000HV | ± 2% | >225HV | 4% |
11विकर्स कठोरता परीक्षक के लिए प्रदर्शित मूल्य की सहिष्णुता और पुनरावृत्ति
सहायक उपकरण(पैकिंग सूची)
1. सहायक उपकरण मुख्य शरीर की किट
| नहीं. | माल का वर्णन | मात्रा |
| 1 | डायमंड रॉकवेल इंडेंटर | 1 पीसी |
| 2 | φ1.5875 मिमी स्टील की गेंद इंडेंटर | 1 पीसी |
| 3 | बड़ी परीक्षण तालिका, मध्यम परीक्षण तालिका, वी के आकार की परीक्षण तालिका | 3 पीसीएस |
| 4 | 0,1,2,3,4 वजन | 5 पीसीएस |
| 5 | मानक कठोरता ब्लॉक HRC (उच्च, निम्न), मानक कठोरता ब्लॉक HRB | 3 पीसीएस |
| 6 | स्तर विनियमन पेंच | 4 पीसीएस |
| 7 | स्क्रू ड्राइवर, स्पैनर | 2 पीसीएस |
| 8 | पावर केबल | 1 पीसी |
| 9 | निर्देश पुस्तिका | 1 पीसी |
| 10 | प्लास्टिक एंटी-डस्ट बैग | 1 पीसी |
सूक्ष्मदर्शी किट
| नहीं. | माल का वर्णन | मात्रा | |
| 1 | चश्मा | 1 पीसी | |
| 2 | माइक्रोस्कोप की सीट | कुल मिलाकर 3 | 1 पीसी |
| 3 | बाहरी प्रकाश | 1 पीसी | |
| 4 | अंदर की रोशनी | 1 पीसी | |
| 5 | 2.5×उद्देश्य | 1 पीसी | |
| 6 | 5×उद्देश्य | 1 पीसी | |
| 7 | फिसल परीक्षण मेज | 1 पीसी | |
| 8 | डायमंड विकर्स इंडेंटर | 1 पीसी | |
| 9 | φ2.5mm,φ5mm बॉल इंडेंटर | 2 पीसीएस | |
| 10 | मानक विकर्स कठोरता ब्लॉक ((HV30) | 1 पीसी | |
| 11 | मानक ब्रिनेल कठोरता ब्लॉक ((HBW/2.5/187.5) | 1 पीसी | |
| 12 | स्तर | 1 पीसी | |
| 13 | फ्यूज 2A | 2 पीसीएस | |
