बिजली आपूर्ति मोड: | एसी बिजली की आपूर्ति: वोल्टेज 220VAC; आवृत्ति 50 हर्ट्ज | अधिकतम बिजली की खपत: | 20 डब्ल्यू |
---|---|---|---|
प्रचालन तापमान: | 18 ℃ ~ 25 ℃ | संचालन आर्द्रता: | 20%~80% |
ऑपरेशन मोड: | टचस्क्रीन नियंत्रण | परीक्षण विधि: | स्वचालित परीक्षण |

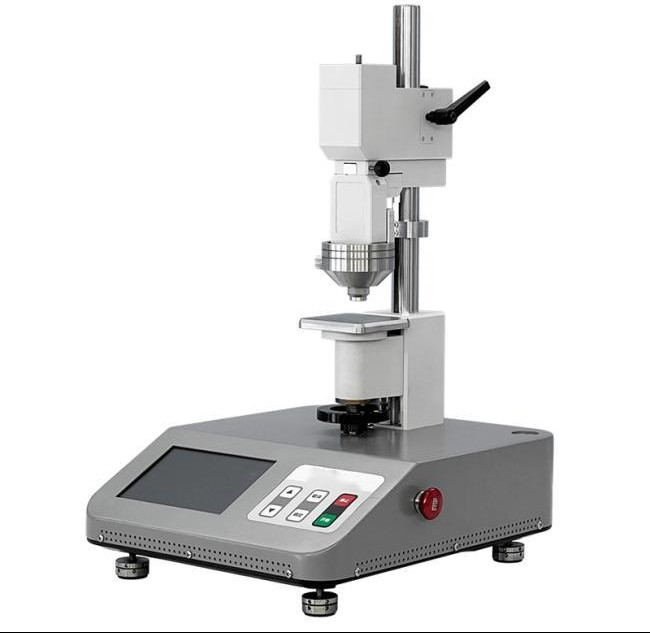

एसटीआई-400 के मॉड्यूलर डिजाइन में चार मुख्य घटक शामिल हैंः मुख्य इकाई, लोडिंग मॉड्यूल, सहायक उपकरण मॉड्यूल और 6 अलग-अलग परीक्षण विधियों के साथ विनिमेय इंडेंटर।मॉड्यूलर डिजाइन को आसान और लागत प्रभावी रखरखाव और उन्नयन का लाभ मिलता है, साथ ही बिना किसी उपकरण की आवश्यकता के पूरी मशीन की त्वरित और आसान असेंबली और असेंबली। इसके अलावा, TSI-400 को पर्सनल कंप्यूटर के साथ उपयोग करने की आवश्यकता नहीं है,उपयोग में पूर्ण आसानी प्रदान करनाग्राहकों के लिए व्यक्तिगत उत्पाद अनुकूलन किया जा सकता है, ताकि उत्पादन और परीक्षण सटीक और प्रभावी ढंग से किया जा सके।
मानक
DIN 53505, ASTMD 2240, ISO 48-9, GB/T 531, GB/T 2411, GB/T 23651, GB/T 38243, JJG 304-2003, JJG 1039 - 2008, JJG 666 - 1990, आदि
परीक्षण विधियाँ
किनारा ए पट्टी, किनारा डी पट्टी, आईआरएचडी एन पट्टी, आईआरएचडी एच पट्टी, आईआरएचडी एल पट्टी, आईआरएचडी एम पट्टी
● रबर कठोरता परीक्षक के मुख्य शरीर में एकीकृत डिजाइन, एक बटन ऑपरेशन फ़ंक्शन और लोडिंग मॉड्यूल है
● यह स्वचालित रूप से इंडेंटर और परीक्षण मॉड्यूल के प्रकार की पहचान कर सकता है (मात्रा और मॉडल आदेश द्वारा खरीदे जाते हैं);
● यह परीक्षण आवश्यकताओं के अनुसार, सहायक उपकरण और इसकी कनेक्शन लाइनों को प्रतिस्थापित किया जा सकता है (आदेश पर खरीदा जाता है);
● यह स्वचालित रूप से ओ-रिंग जैसे विशेष आकार के भागों का पता लगा सकता है।
प्रतिस्थापन योग्य इंडेंटर:
विनिमेय इंडेंटर प्लग-एंड-प्ले होने के लिए डिज़ाइन किया गया है, जिससे उपयोगकर्ता को बिना किसी उपकरण के इंडेंटर को जल्दी से निकालने और बदलने की अनुमति मिलती है।अत्यधिक बुद्धिमान लोडिंग मॉड्यूल एक स्वचालित पहचान समारोह से लैस है, जो इंटेंटर को सही ढंग से डालने की अनुमति देता है और बिना किसी सेटिंग टेस्ट के तुरंत शुरू किया जा सकता है। कुल 6 अलग-अलग प्रकार के इंटेंटर उपलब्ध हैं, जिनमें शोर और आईआरएचडी शामिल हैं,मानक के रूप मेंसभी इंडेंटर वास्तव में सर्वव्यापी और सुविधाजनक कठोरता परीक्षण के लिए टीएसआई-400 रबर कठोरता परीक्षक पर स्थापित किए जा सकते हैं।
मास्टर कंट्रोल यूनिट और सॉफ्टवेयरः
प्रत्येक एसटीआई-400 एक एकीकृत चेसिस और अत्यधिक बुद्धिमान सॉफ्टवेयर से सुसज्जित है जो मुख्य प्रणाली नियंत्रण इकाई के रूप में कार्य करता है,और सरल संचालन मोड प्रत्येक उपयोगकर्ता को कम से कम समय में आसानी से शुरू करने की अनुमति देता हैपरीक्षण मूल्य को आसानी से और जल्दी से पढ़ा जा सकता है और अन्य कार्यों को समायोजित किया जा सकता है, जैसे कि वर्तमान स्थिति, माप मोड, संख्या, परीक्षण समय, माप बिंदुओं की संख्या, मापा मूल्य,मध्यवर्ती मूल्य और औसत मूल्य प्रदर्शित, साथ ही परीक्षण मॉड्यूल, डेटा स्टोरेज मॉड्यूल, सहायक उपकरण मॉड्यूल, डेटा सांख्यिकी मॉड्यूल और सेटिंग मॉड्यूल का उपयोग।परीक्षण मानों को प्रिंटर पर भी मुद्रित किया जा सकता है.
नमूने की स्थिति निर्धारित करने वाला यंत्र:
टीएसआई-400 रबर कठोरता परीक्षक नमूना पोजिशनिंग डिवाइस रबर कठोरता परीक्षण में एक अत्यंत महत्वपूर्ण सहायक उपकरण है,और गलत परीक्षण मूल्य अक्सर प्राप्त होता है क्योंकि नमूना सही ढंग से तैनात और रखा नहीं जा सकता हैइसलिए, IRHD M के परीक्षण के तहत, एक सहायक उपकरण मॉड्यूल प्रदान किया जाता है, जो रबर ओ-रिंग और अन्य प्रकार के नमूनों की सहायक स्थिति को पूरा कर सकता है,और स्वचालित रूप से दबाव माप क्षेत्र के लिए यात्रा, ताकि आप गुणवत्ता पर अधिक नियंत्रण कर सकें।
सीएनएएस-मान्यता प्राप्त कैलिब्रेशन प्रमाणपत्र और रबर कठोरता ब्लॉक के साथ शामिल, शोर और आईआरएचडी की पूरी श्रृंखला विभिन्न कठोरता सीमाओं में उपलब्ध है।
उत्पाद मॉडल | एसटीआई-400ए | एसटीआई-400डी | एसटीआई-400एम | एसटीआई-400एन | एसटीआई-400एल | एसटीआई-400एच |
कोड# | 842-814 | 842-824 | 842-834 | 842-844 | 842-854 | 842-864 |
माप सीमा | (0~100) | (0~100) | (30~100) | (30~100) | (10~35) | (85~100) |
एचए | एचडी | IRHD M | IRHD N | आईआरएचडी एल | IRHD H | |
संकल्प | 0.1H | |||||
बल सटीकता | ±37.5mN | ±222.5mN | ±1.0mN | ±30mN | ±30mN | ±30mN |
प्रेस-इन गहराई सटीकता | ±0.02 मिमी | ±0.02 मिमी | ±0.002 मिमी | ±0.01 मिमी | ±0.01 मिमी | ±0.01 मिमी |
अनुप्रयोग दायरा | नरम रबर, इलास्टोमर, प्राकृतिक रबर उत्पाद, नियोप्रीन, फाउंड्री के पेड़ वसा, पॉलिएस्टर, नरम पीवीसी, रोलर्स, चमड़े आदि |
कठोर रबर, कठोर प्लास्टिक सामग्री, एक्रिलिक ग्लास, पॉलीस्टिरिन, कठोर प्लास्टिक, राल, मुद्रण रोल, विनाइल शीट, सेल्युलोज एसीटेट आदि |
पतली और नरम ओ के आकार के रबड़ के छल्ले, मोल्ड, लेबल अर्ध-आकार के नमूने |
नरम रबर, उच्च लोचदार सामग्री, आसानी से विकृत प्लास्टिक सामग्री | स्पंज, स्टायरोफोम, सिलिकॉन रबर, जेल सामग्री | कठोर रबर, कठोर प्लास्टिक सामग्री, एक्रिलिक ग्लास, पॉलीस्टिरीन, कठोर प्लास्टिक, राल, प्रिंटिंग रोलर विनाइल शीट, सेल्युलोज एसीटेट आदि |
विद्युत आपूर्ति मोड | एसी पावर सप्लाईः वोल्टेज 220VAC; आवृत्ति 50Hz | |||||
अधिकतम बिजली की खपत | 20W | |||||
ऑपरेशन तापमान | 18°C~25°C | |||||
भंडारण तापमान | भंडारण वातावरण में इसे एसिड और क्षार जैसे संक्षारक पदार्थों के साथ नहीं रखा जाना चाहिए। | |||||
ऑपरेशन आर्द्रता | २०% से ८०% | |||||
ऑपरेशन मोड | टचस्क्रीन नियंत्रण | |||||
परीक्षण मोड | स्वचालित परीक्षण |
