| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tmteck |
| प्रमाणन: | CE |
| मॉडल संख्या: | टीएमआरएस-710 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ले जाने के मामले में 1pc और प्रति गत्ते का डिब्बा बॉक्स |
| प्रसव के समय: | 3-4 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100PCS/माह |
| रंग: | लाल | रीबर (मिमी) की लागू सीमा: | φ6 ~ φ50 |
|---|---|---|---|
| व्यास मापन की अधिकतम त्रुटि: | ± 1 | स्कैनिंग मोड: | मोटाई मॉडल, JGJ परीक्षण |
| स्कैनिंग रेंज: | अनवधि | कार्य के घंटे: | ≥16h |
| स्क्रीन: | 320×240 | ||
| प्रमुखता देना: | कंक्रीट में एकीकृत रेबार डिटेक्टर,कंक्रीट में पोर्टेबल रीबर डिटेक्टर,कंक्रीट में सीमा रहित रीबर डिटेक्टर |
||
TMRS-710 इंटीग्रेटेड रीबार स्कैनर
TMRS-710 इंटीग्रेटेड रीबार डिटेक्टर का स्वरूप:

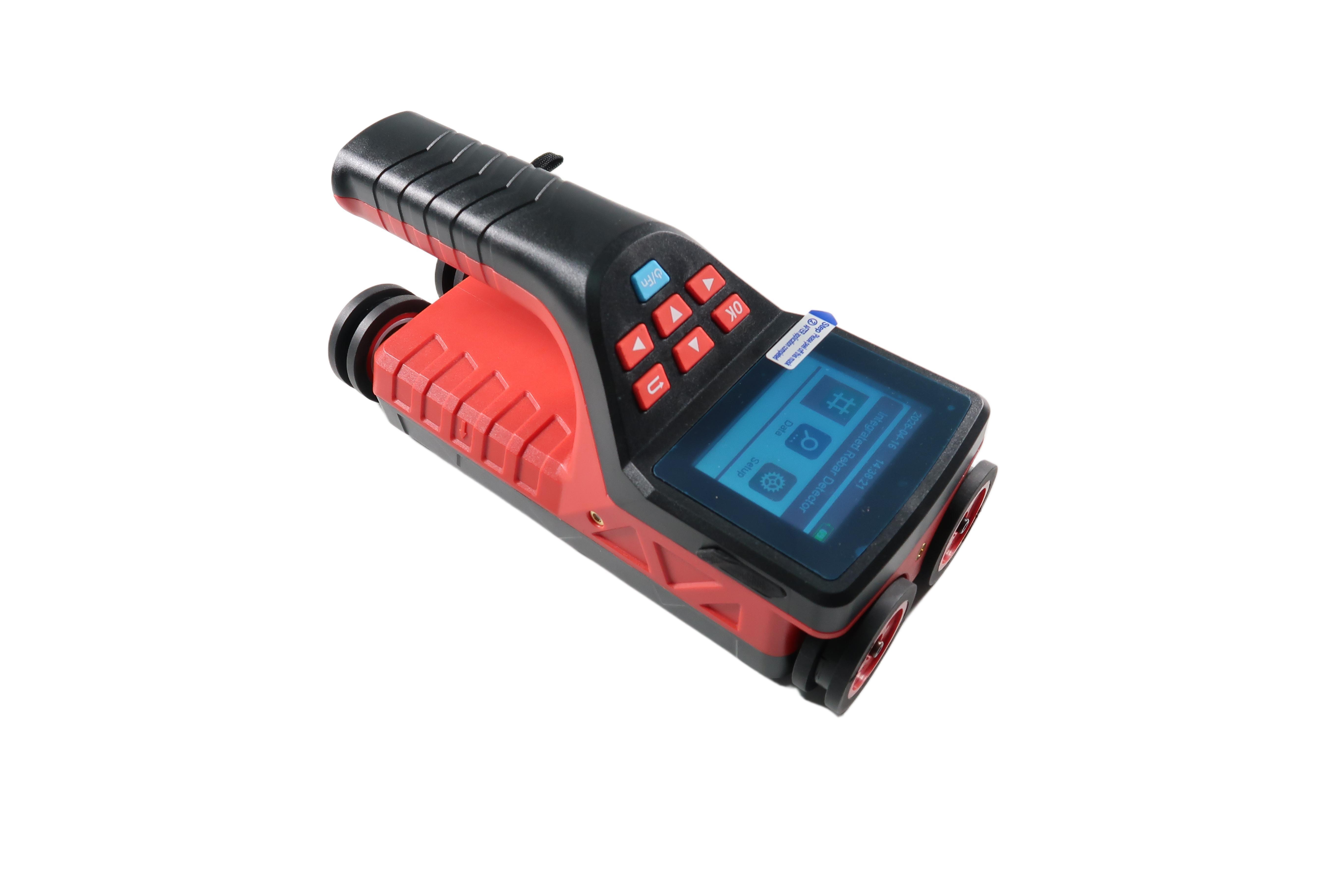

a) ऊपर से दृश्य:

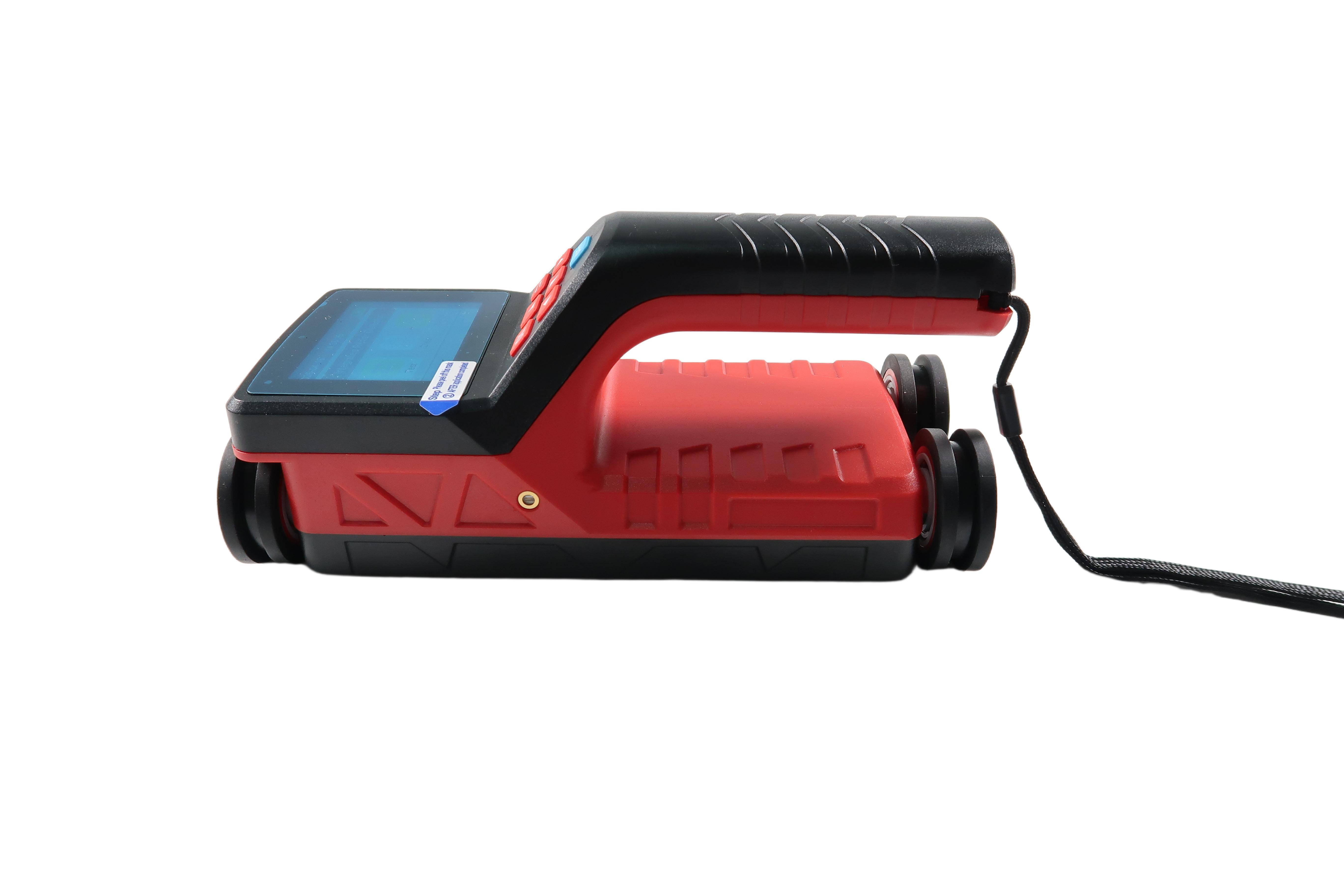

b) बायां दृश्य:

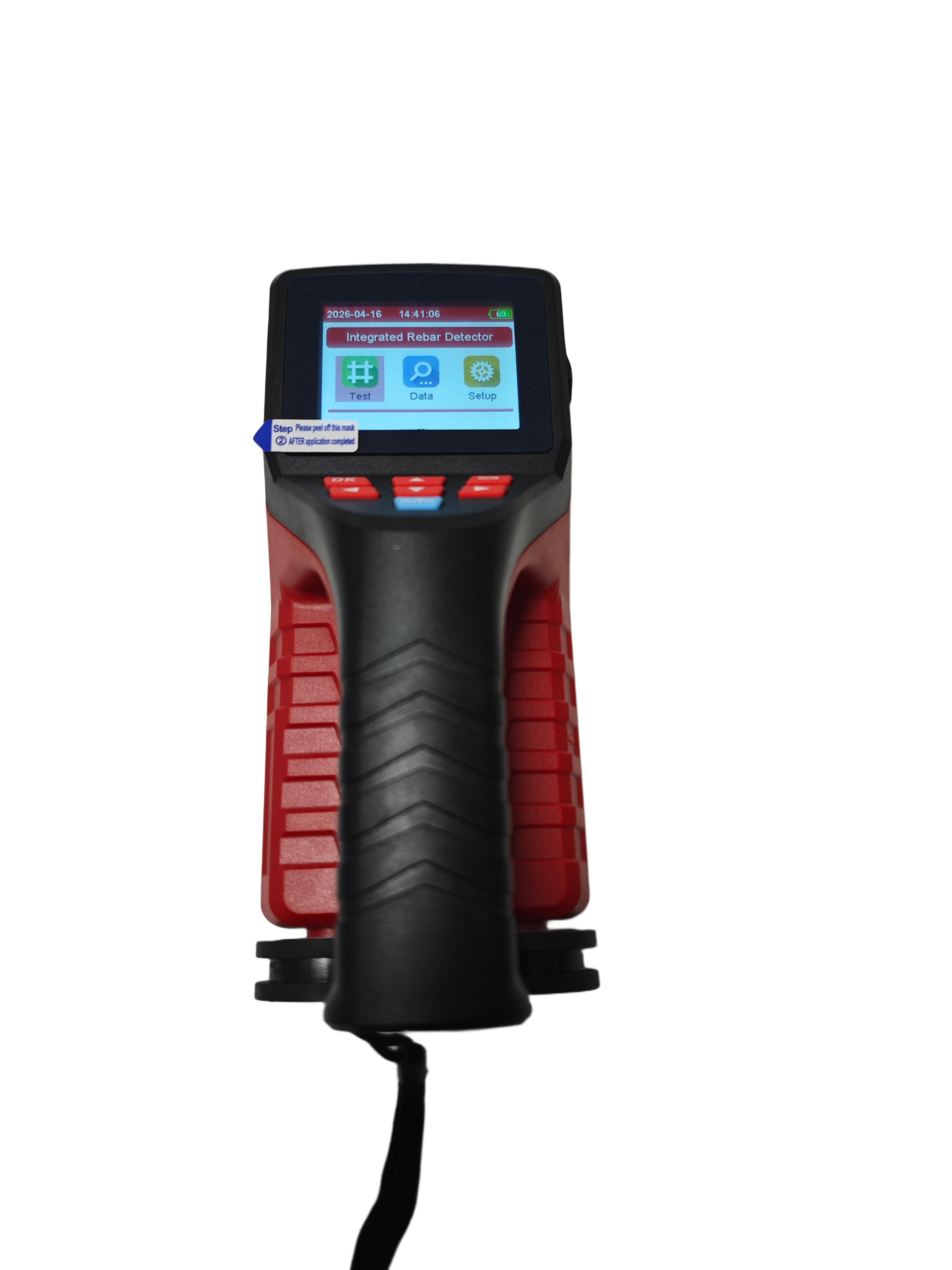

c) दायां दृश्य:

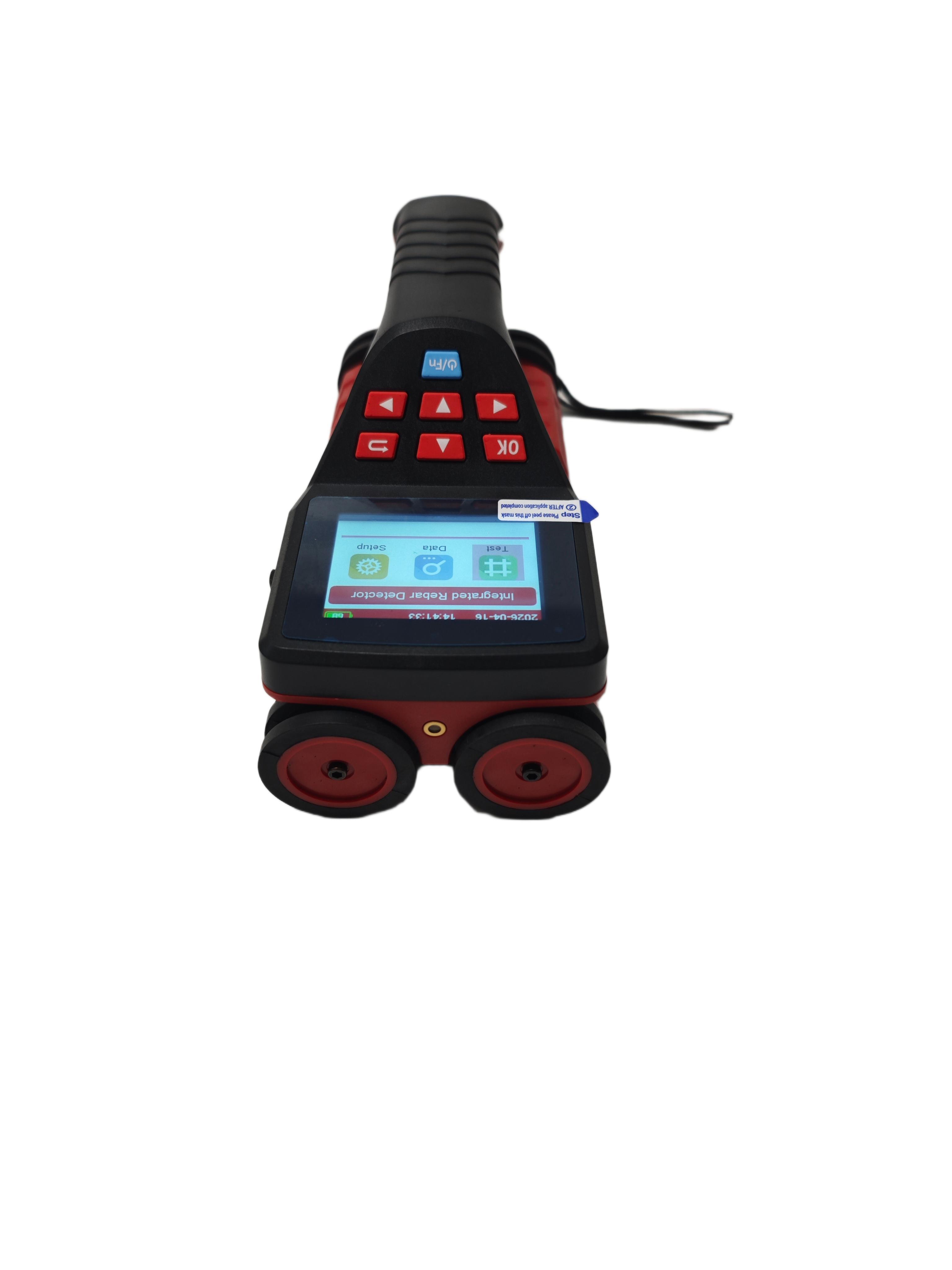

d) नीचे का दृश्य
चित्र 2.1 होस्ट के स्वरूप का योजनाबद्ध आरेख
1.1 परिचय
TMRS-710 इंटीग्रेटेड रीबार डिटेक्टर मुख्य रूप से आंतरिक सुदृढीकरण की स्थिति, सुरक्षात्मक परत की मोटाई, सुदृढीकरण की दूरी और रीबार के व्यास का पता लगाने के लिए उपयोग किया जाता है। यह पूरे रीबार के वितरण मानचित्र को सटीक रूप से बना सकता है, उच्च परिशुद्धता और उच्च गति के साथ परीक्षण डेटा प्रदान करने के लिए; होस्ट और सेंसर कॉइल की एकीकृत संरचना, इसे ले जाने और क्षेत्र संचालन के दौरान सुविधाजनक और त्वरित बनाती है; यह कॉइल संरचना डिजाइन, तेज गति, उच्च सटीकता, मजबूत रिज़ॉल्यूशन की विशेषता है।
1.2 कार्य
1.2.1 मुख्य कार्य
1. रीबार की सुरक्षात्मक परत की मोटाई को सटीक रूप से मापें;
2. स्टील बार की स्थिति, प्रवृत्ति और वितरण का पता लगाएं;
3. स्टील बार की सुरक्षात्मक परत को मापें और स्टील बार के व्यास का अनुमान लगाएं;
4. पता लगाने वाले डेटा का भंडारण, देखना और प्रसारण।
1.2.2 विशेष कार्य
1. पता लगाने का मोड सहज, सटीक है, एक ही स्क्रीन पर स्टील बार की स्थिति, दूरी, सुरक्षात्मक परत की मोटाई का सटीक प्रदर्शन;
2. मोटाई माप पूरी तरह से महसूस किया गया है। माप प्रक्रिया के दौरान, पृष्ठों को आगे-पीछे किया जा सकता है, डेटा और ग्राफिक्स देखे जा सकते हैं, और परीक्षण डेटा को किसी भी समय हटाया जा सकता है।
3. सिंगल हैंडिंग मशीन, ऑपरेशन डिजाइन और फोर-व्हील पोजिशनिंग विधि, उच्च शक्ति वाले पहनने-प्रतिरोधी टायरों से लैस, डिटेक्टर के पहनने और आंसू की रक्षा करना आसान है;
4. विश्लेषण सॉफ्टवेयर दो-आयामी प्लान व्यू और 3डी थ्री-डायमेंशनल व्यू का उत्पादन कर सकता है।
5. JGJ पता लगाने का मोड एक एकल स्टील बार के 1-6 दोहराए गए परीक्षणों को महसूस करता है, और स्वचालित रूप से औसत मान की गणना करता है।
1.2.3 मुख्य विशेषताएं
1. 2.8 इंच का उच्च रिज़ॉल्यूशन वाला रंगीन एलसीडी स्क्रीन (320 x 240 पिक्सल), चाहे इनडोर हो या आउटडोर, किसी भी स्थिति में पता लगाने वाले डेटा को स्पष्ट रूप से देखा जा सकता है;
2. मल्टी-कॉइल संरचना डिजाइन, तेज, उच्च परिशुद्धता, मजबूत रिज़ॉल्यूशन;
3. यूएसबी मोड डेटा ट्रांसमिशन और चार्जिंग का उपयोग करके, आप यूएसबी के माध्यम से संग्रहीत डेटा को कंप्यूटर पर जल्दी से अपलोड कर सकते हैं।
4. अंतर्निहित उच्च क्षमता वाली लिथियम बैटरी के साथ, बिजली की खपत कम होती है, बैटरी फुल होने की स्थिति में स्टैंडबाय समय लगभग 16 घंटे होता है;
5. डेटा स्टोरेज, व्यू, डिलीट और अन्य कार्यों वाले डेटा प्रबंधन मोड में लगभग दो लाख रीबार मापने वाले पॉइंट डेटा को स्टोर किया जा सकता है;
6. सुपर डेंस टेंडन रिजॉल्विंग पावर का उपयोग करके रीइन्फोर्सिंग स्टील बार लीकेज की समस्या का समाधान किया गया है;
7. मानक परीक्षण ब्लॉक को कॉन्फ़िगर करें जिसे विशेष और अद्वितीय डिजाइन के साथ कॉन्फ़िगर किया जा सकता है;
8. होस्ट और सेंसर कॉइल एकीकृत डिजाइन का उपयोग करके, कॉम्पैक्ट आकार, हल्का वजन, ले जाने में आसान;
9. आसन्न स्टील बार के मध्यवर्ती स्थिति का वास्तविक समय निर्णय, प्रकाश संकेत इंगित करता है, स्टील बार के चारों ओर से बचा जा सकता है, ड्रिलिंग कोरिंग में आसान;
10. इंस्ट्रूमेंट बैग शॉकप्रूफ है, अंदर एक सुरक्षात्मक लाइनिंग है, और ले जाने में आसान वाटरप्रूफ कवर से लैस है;;
11. मध्यम और बड़े स्टील बार डिटेक्शन सॉफ्टवेयर से लैस, यह पीसी में पेशेवर डेटा विश्लेषण, डेटा प्रोसेसिंग और पूर्ण रिपोर्ट तैयार करने के लिए सुविधाजनक है।
1.3 तकनीकी शीट
| मोड | TMRS-710 | |
| रीबार की लागू सीमा (मिमी) | φ6～φ50 | |
| सुरक्षात्मक परत की मोटाई सीमा (मिमी) | छोटी सीमा: 1～80 बड़ी सीमा: 5～185 | |
| सुरक्षात्मक परत की मोटाई की अधिकतम स्वीकार्य त्रुटि (मिमी) | ±1 | 1～60 |
| ±2 | 60～100 | |
| ±3 | 101～120 | |
| ±5 | 121～160 | |
| ±8 | 161～185 | |
| व्यास माप की प्रयोज्यता (मिमी) | ϕ 6～Ф50 | |
| व्यास माप की अधिकतम त्रुटि (विनिर्देश) | ±1 | |
| स्कैनिंग मोड | मोटाई मॉडल, JGJ परीक्षण | |
| स्कैनिंग रेंज | सीमा रहित | |
| JGJ परीक्षण | एकल बिंदु 1-6 माप प्राप्त करें, स्वचालित रूप से औसत की गणना करें | |
| डेटा ट्रांसमिशन मोड | यूएसबी वायरलेस | |
| स्क्रीन | 2.8-इंच हाई रेजोल्यूशन कलर एलसीडी स्क्रीन (320 x 240 पिक्सल) | |
| बिजली की आपूर्ति | अंतर्निहित उच्च क्षमता वाली लिथियम बैटरी | |
| शटडाउन समय सेट करें | 5 मिनट, 10 मिनट, 15 मिनट, 30 मिनट, 60 मिनट, 90 मिनट | |
| काम के घंटे | ≥16 घंटे | |
| स्क्रीन | 320×240 | |
| भंडारण | 200K स्टील बार मापने वाले बिंदु | |
| संचार | यूएसबी इंटरफ़ेस | |
| त्रुटि सुधार के साथ | -3.0～+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
| संचालन | सिलिकॉन कीपैड | |
| कार्य तापमान | -10℃～+42℃ | |
| आकार (मिमी) | 219×92×106 | |
| वजन (किलो) | 0.60 (बैटरी सहित) | |
1.4 माप इंटरफ़ेस
इंटीग्रेटेड रीबार डिटेक्टर माप मोड चित्र 1 और 2 में दिखाया गया है
(1) मोटाई मॉडल
(2) JGJ माप इंटरफ़ेस

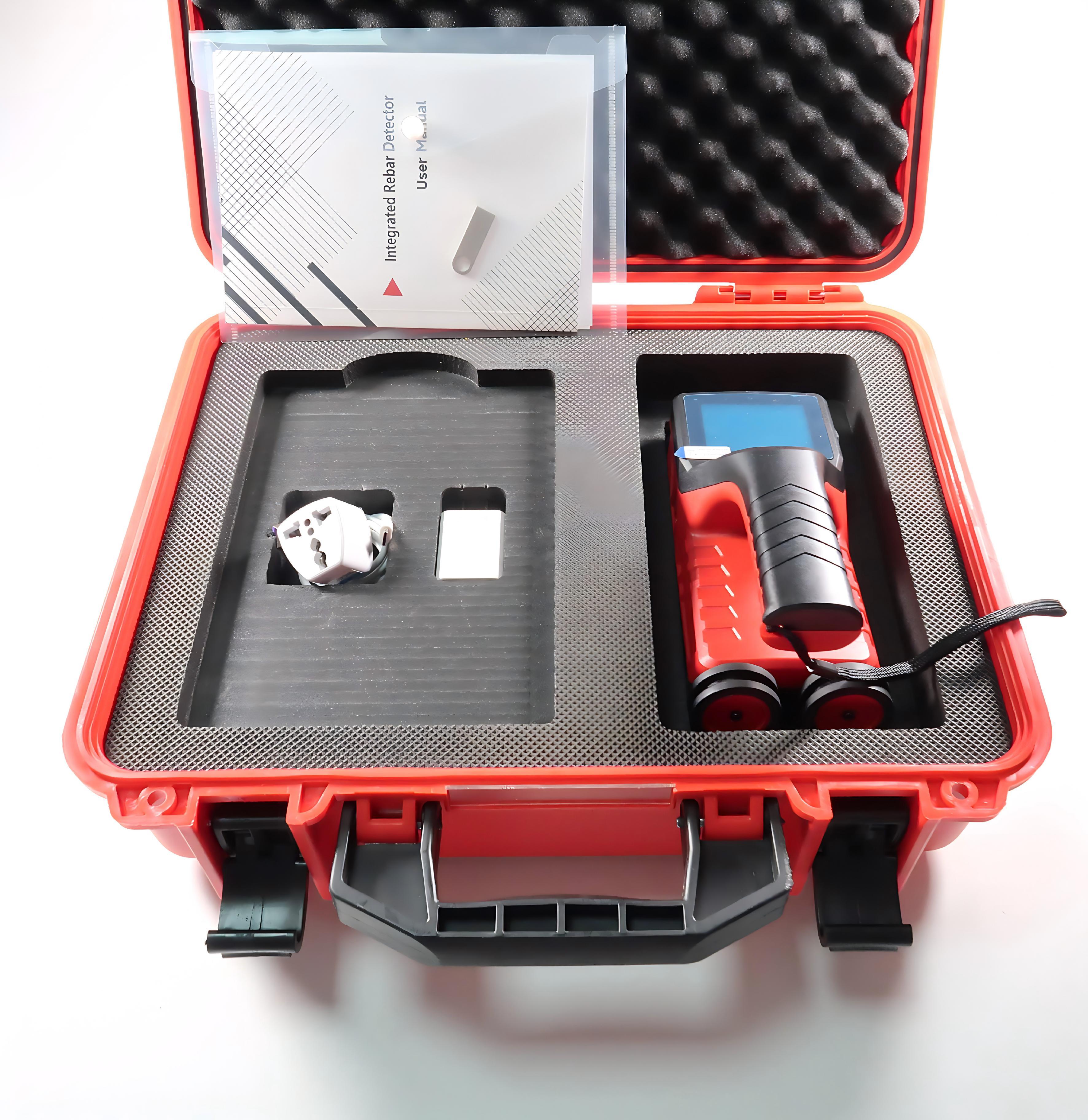

1.5 मानक कॉन्फ़िगरेशन
| नहीं। | नाम | इकाई | मात्रा | टिप्पणियाँ |
| 1 | उत्पाद होस्ट | टुकड़ा | 1 | / |
| 2 | चार्जर | टुकड़ा | 1 | / |
| 3 | यूएसबी केबल | टुकड़ा | 1 | / |
| 4 | उपयोगकर्ता मैनुअल | टुकड़ा | 1 | / |
| 5 | निर्माता प्रमाण पत्र | टुकड़ा | 1 | / |
| 6 | वारंटी कार्ड | टुकड़ा | 1 | / |
| 7 | पैकिंग सूची | टुकड़ा | 1 | / |
| 8 | सॉफ्टवेयर सीडी | टुकड़ा | 1 | विभिन्न मॉडलों तक सीमित |
| 9 | उत्पाद सूट/बॉक्स | टुकड़ा | 1 | / |
| 10 | क्रेयॉन | टुकड़ा | 1 | / |
| 11 | मानक ब्लॉक | टुकड़ा | 1 | वैकल्पिक सहायक उपकरण |
