| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Tmteck |
| प्रमाणन: | CE |
| मॉडल संख्या: | टीएमआरएस-710 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ले जाने के मामले में 1pc और प्रति गत्ते का डिब्बा बॉक्स |
| प्रसव के समय: | 3-4 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100 पीसी/माह |
| रंग: | लाल | रीबर (मिमी) की लागू सीमा: | φ6 ~ φ50 |
|---|---|---|---|
| व्यास मापन की अधिकतम त्रुटि: | ± 1 | स्कैनिंग मोड: | मोटाई मॉडल, JGJ परीक्षण |
| शटडाउन समय निर्धारित करें: | 5 मिनट, 10 मिनट, 15 मिनट, 30 मिनट, 60 मिनट, 90 मिनट | कार्य के घंटे: | ≥16h |
टीएमआरएस-710 इंटीग्रेटेड रिबर स्कैनर
TMRS-710 एकीकृत रिबार डिटेक्टर का स्वरूपः

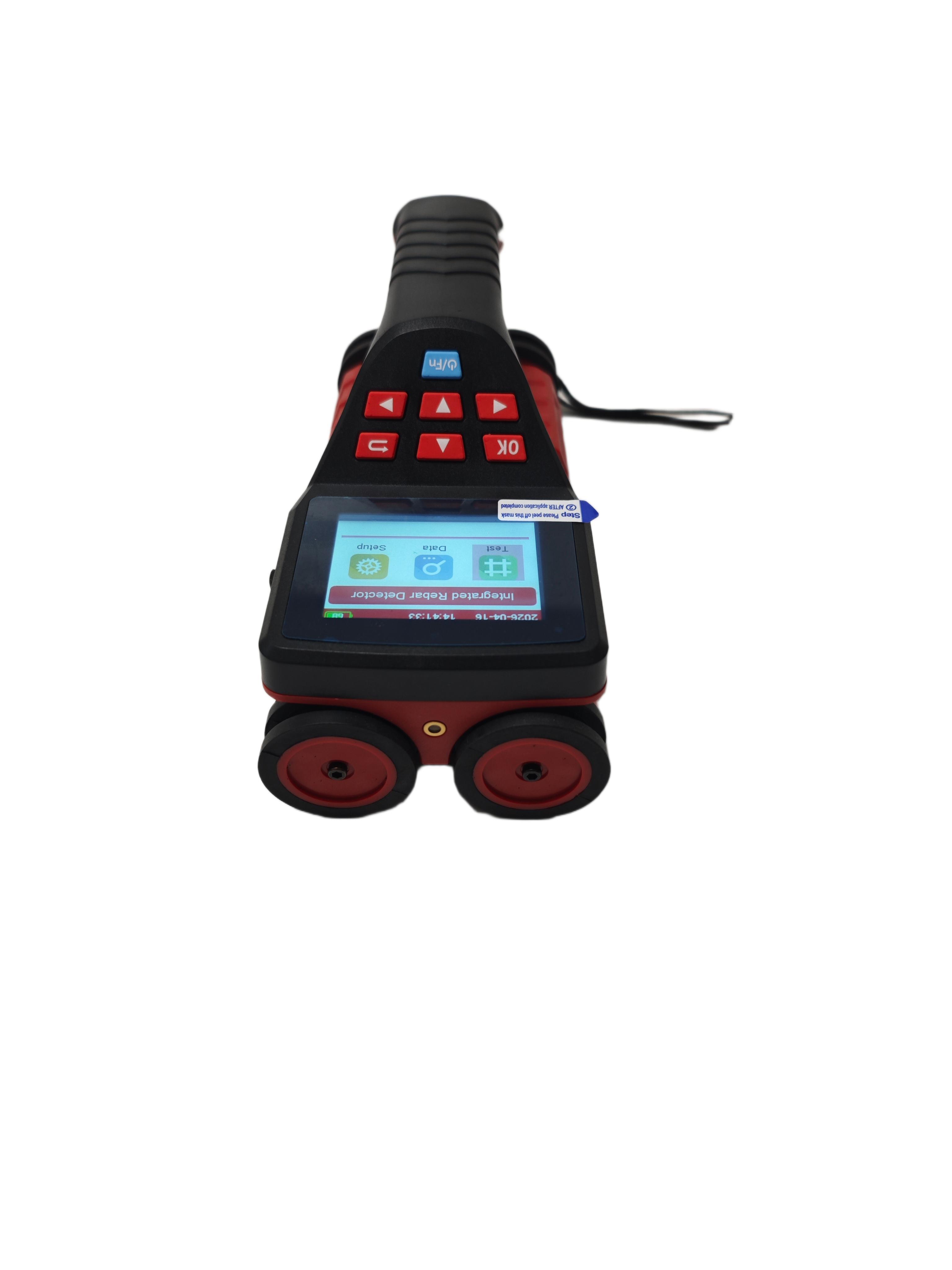

a) ऊपर से दृश्य:

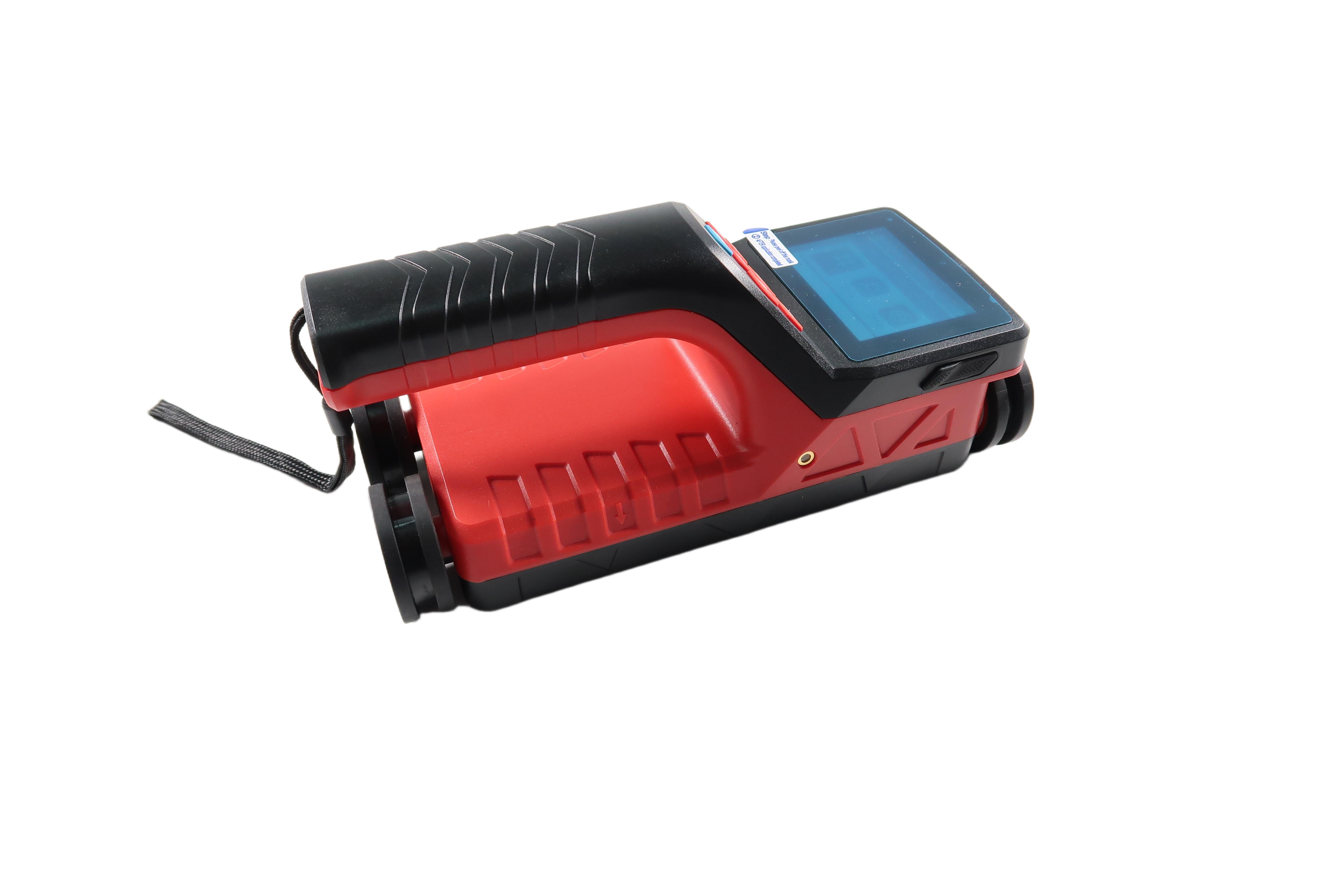

(b) बायीं ओर से देखेंः

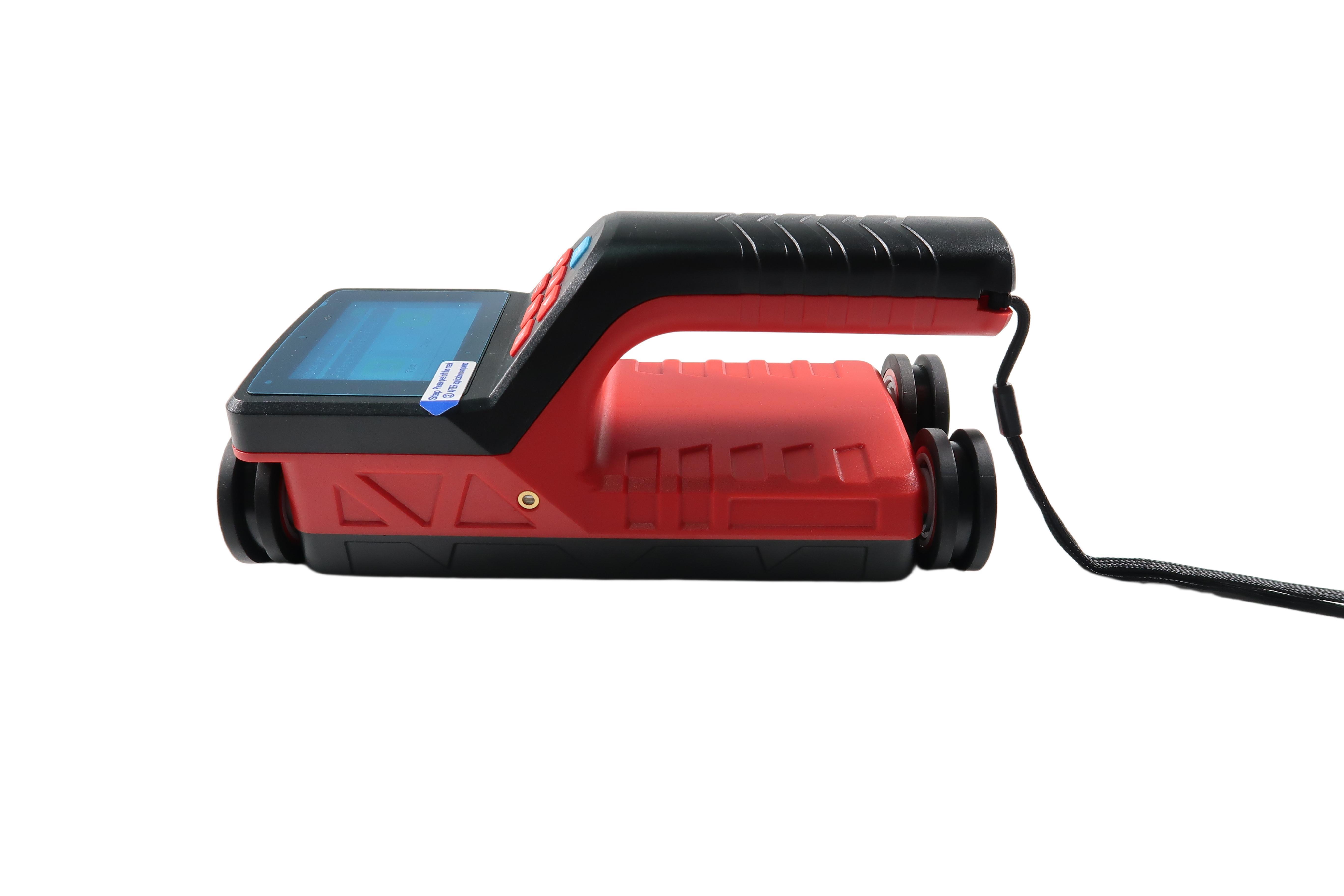

(ग) दाहिने से देखना:
d) नीचे का दृश्य
चित्र 2.1 मेजबान की उपस्थिति का आरेख
1.1 परिचय
टीएमआरएस-710 एकीकृत रेबर डिटेक्टर मुख्य रूप से आंतरिक सुदृढीकरण स्थिति, सुरक्षात्मक परत मोटाई, सुदृढीकरण अंतर और रेबर के व्यास का पता लगाने के लिए उपयोग किया जाता है।यह सही ढंग से पूरे rebar के वितरण नक्शा आकर्षित कर सकते हैं, उच्च सटीकता और उच्च गति के साथ परीक्षण डेटा प्रदान करने के लिए; मेजबान और सेंसर कॉइल की एकीकृत संरचना, जो इसे ले जाने और क्षेत्र संचालन के लिए सुविधाजनक और त्वरित बनाती है;यह कॉइल संरचना डिजाइन में विशेषता है, तेज गति, उच्च सटीकता, बेहतर रिज़ॉल्यूशन।
1.2 कार्य
1.2.1 मुख्य कार्य
1. रेबर की सुरक्षात्मक परत की मोटाई को सटीक रूप से मापें;
2स्टील की छड़ों की स्थिति, रुझान और वितरण का पता लगाएं;
3. स्टील बार की सुरक्षात्मक परत को मापें और स्टील बार के व्यास का अनुमान लगाएं;
4पता लगाने के आंकड़ों का भंडारण, देखने और प्रसारण।
1.2.2 विशेष कार्य
1. पता लगाने के मोड सहज, सटीक, एक ही स्क्रीन में स्टील बार स्थिति, अंतराल, सुरक्षात्मक परत मोटाई का सटीक प्रदर्शन है;
2मोटाई माप पूरी तरह से महसूस किया जाता है। माप प्रक्रिया के दौरान, पृष्ठों को आगे और पीछे मोड़ दिया जा सकता है, डेटा और ग्राफिक्स को देखा जा सकता है, और परीक्षण डेटा को किसी भी समय हटाया जा सकता है।
3.एक हाथ देने वाली मशीन, संचालन डिजाइन और चार पहियों की स्थिति विधि, उच्च शक्ति वाले पहनने के प्रतिरोधी टायरों से लैस, डिटेक्टर के पहनने और आंसू की सुरक्षा के लिए आसान;
4. विश्लेषण सॉफ्टवेयर दो आयामी योजना दृश्य और 3D तीन आयामी दृश्य उत्पन्न कर सकता है.
5JGJ डिटेक्शन मोड एक स्टील बार के 1-6 दोहराए गए परीक्षणों को महसूस करता है, और स्वचालित रूप से औसत मूल्य की गणना करता है।
1.2.3 मुख्य विशेषताएं
12.8 इंच की उच्च संकल्प वाली रंगीन एलसीडी स्क्रीन (320 x 240 पिक्सल), चाहे वह इनडोर हो या आउटडोर, किसी भी स्थिति में स्पष्ट रूप से दिखाई देने वाले डिटेक्शन डेटा हो सकते हैं।
2बहु-कोइल संरचना डिजाइन, तेज, उच्च सटीकता, मजबूत संकल्प;
3. यूएसबी मोड डेटा ट्रांसमिशन और चार्जिंग का उपयोग करके, आप यूएसबी के माध्यम से कंप्यूटर पर संग्रहीत डेटा को जल्दी से अपलोड कर सकते हैं.
4. अंतर्निहित उच्च क्षमता वाली लिथियम बैटरी के साथ, बिजली की खपत कम है, बैटरी पूरी होने के मामले में स्टैंडबाय समय लगभग 16 घंटे है;
5. डेटा प्रबंधन मोड में डेटा भंडारण, देखने, हटाने और अन्य कार्यों, लगभग दो सौ हजार rebar मापने बिंदु डेटा स्टोर कर सकते हैं;
6स्टील बार रिसाव को सुदृढ़ करने की समस्या सुपर घने टेंडन रिज़ॉल्यूशन पावर का उपयोग करके हल की जाती है;
7. विन्यास चुनें मानक परीक्षण ब्लॉक जो विशेष और अद्वितीय डिजाइन के साथ विन्यस्त किया जा सकता है;
8. मेजबान और सेंसर कॉइल एकीकृत डिजाइन का उपयोग, कॉम्पैक्ट आकार, हल्के वजन, ले जाने में आसान;
9. आसन्न इस्पात पट्टी मध्यवर्ती स्थिति वास्तविक समय निर्णय, प्रकाश संकेत, इस्पात पट्टी के आसपास, आसान ड्रिलिंग कोरिंग से बच सकते हैं;
10. उपकरण बैग शॉकप्रूफ है, अंदर एक सुरक्षात्मक अस्तर है और आसान ले जाने के लिए एक जलरोधक ढक्कन से लैस है;;
11मध्यम और बड़े स्टील बार डिटेक्शन सॉफ्टवेयर से लैस, यह पेशेवर डेटा विश्लेषण, डेटा प्रोसेसिंग और पीसी में पूर्ण रिपोर्ट उत्पन्न करने के लिए सुविधाजनक है।
1.3 तकनीकी पत्र
| मोड | टीएमआरएस-710 | |
| रिबार की लागू सीमा ((मिमी) | φ6?? φ50 | |
| सुरक्षात्मक परत मोटाई सीमा ((मिमी) | छोटा दायरा:180 बड़ा दायरा:5185 | |
| सुरक्षा परत मोटाई की अधिकतम अनुमत त्रुटि ((मिमी) | ± 1 | 1 ¢ 60 |
| ±2 | 60 ¢ 100 | |
| ±3 | १०१११२० | |
| ±5 | १२११६० | |
| ±8 | 161 ₹185 | |
| व्यास माप की प्रासंगिकता (मिमी) | φ 6 ̊Ф50 | |
| व्यास माप की अधिकतम त्रुटि (निर्दिष्टीकरण) | ± 1 | |
| स्कैनिंग मोड | मोटाई मॉडल, JGJ परीक्षण | |
| स्कैनिंग रेंज | सीमा रहित | |
| जेजीजे परीक्षण | एकल बिंदु 1-6 माप प्राप्त करें, स्वचालित रूप से औसत की गणना | |
| डाटा ट्रांसमिशन मोड | यूएसबी वायरलेस | |
| स्क्रीन | 2.8 इंच उच्च संकल्प रंगीन एलसीडी स्क्रीन (320 x 240 पिक्सल) | |
| विद्युत आपूर्ति | उच्च क्षमता वाली लिथियम बैटरी में निर्मित | |
| बंद करने का समय सेट करें | 5 मिनट, 10 मिनट, 15 मिनट, 30 मिनट, 60 मिनट, 90 मिनट | |
| कार्य समय | ≥16 घंटे | |
| स्क्रीन | 320×240 | |
| भंडारण | 200K स्टील बार का माप बिंदु | |
| संचार | यूएसबी इंटरफेस | |
| त्रुटि सुधार के साथ | -3.0+3.0±05,±10,±15,±20,±25,±3.0) | |
| ऑपरेशन | सिलिकॉन कीबोर्ड | |
| कार्य तापमान | -10°C+42°C | |
| आकार ((मिमी) | 219×92×106 | |
| वजन ((किग्रा) | 0.60 ((बैटरी शामिल है) | |
1.4 माप इंटरफ़ेस
एकीकृत रिबर डिटेक्टर माप मोड चित्र 1 और 2 में दिखाया गया है
(1) मोटाई मॉडल
(2)JGJ माप इंटरफ़ेस

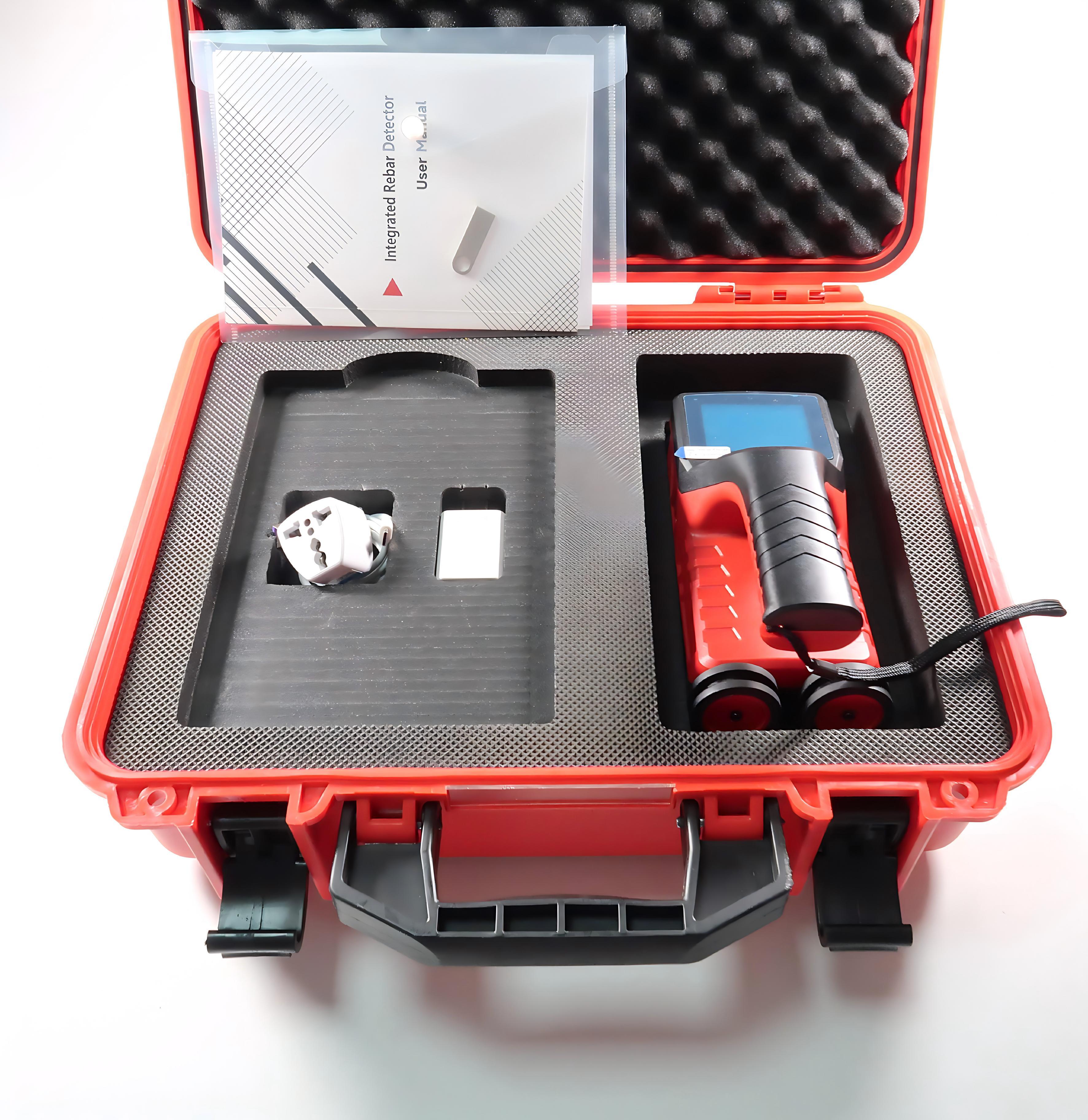

1.5 मानक विन्यास
| नहीं. | नाम | इकाई | मात्रा | टिप्पणियाँ |
| 1 | उत्पाद होस्ट | टुकड़ा | 1 | / |
| 2 | चार्जर | टुकड़ा | 1 | / |
| 3 | यूएसबी केबल | टुकड़ा | 1 | / |
| 4 | उपयोगकर्ता पुस्तिका | टुकड़ा | 1 | / |
| 5 | उत्पादक प्रमाणपत्र | टुकड़ा | 1 | / |
| 6 | वारंटी कार्ड | टुकड़ा | 1 | / |
| 7 | पैकिंग सूची | टुकड़ा | 1 | / |
| 8 | सॉफ्टवेयर सीडी | टुकड़ा | 1 | विभिन्न मॉडलों तक सीमित |
| 9 | उत्पाद सूट/बॉक्स | टुकड़ा | 1 | / |
| 10 | पेंसिल | टुकड़ा | 1 | / |
| 11 | मानक ब्लॉक | टुकड़ा | 1 | वैकल्पिक सामान |
