डिजिटल कंपन कैलिब्रेटर कैलिब्रेट कंपन मीटर कंपन विश्लेषक
कंपन परीक्षक ISO10816
आवृत्ति (निरंतर समायोज्य): 10 से 1280 हर्ट्ज +0.01%
ISO10816 TMV-5031 कंपन कैलिब्रेटर के लिए आवेदनः
1.कंपन त्वरणमापक, वेग और निकटता ट्रांसड्यूसर के साथ-साथ कंपन मापने वाले उपकरणों को कैलिब्रेट करने के लिए इस्तेमाल किया जा सकता है।640 और 1280 हर्ट्ज
2.कैलिब्रेटर से त्वरण, वेग और विस्थापन का आयाम उत्पन्न किया जा सकता है
3.पोटेंशियोमीटर के माध्यम से परिभाषित किया जा सकता है और डिजिटल डिस्प्ले पर दिखाया जा सकता है। या तो क्षैतिज या ऊर्ध्वाधर कंपन उत्पन्न किया जा सकता है।
4.TMV-5031 कंपन कैलिब्रेटर एक में साइन सिग्नल जनरेटर, पावर एम्पलीफायर, मानक ट्रांसड्यूसर और एक शेकर को जोड़ती है और इसमें एक छोटा
यह प्रयोगशाला में या साइट पर इस्तेमाल किया जा सकता है।
5अंतर्राष्ट्रीय मानकः आईएसओ 10816
विनिर्देशः
आवृत्तिः स्थिर नहीं, आवृत्ति ((निरंतर समायोज्य): 10 से 1280 हर्ट्ज +0.01%
इकाई:
त्वरणः m/s 2 (पीक)
गतिः
mm/s (RMS)
विस्थापनः उम्म (पीके-पीके)
आयाम सटीकताः
त्वरण (30m/s 2 pk, 80Hz) 40Hz से 320Hz + 0.3dB + 1 अंक
10Hz से 1280Hz + 0.5dB +1 अंक
गति (25 मिमी/सेकंड pk,80 हर्ट्ज) 40 हर्ट्ज से 320 हर्ट्ज +0.5 डीबी +1 अंक
विस्थापन (10μm pk-pk, 80Hz) 40Hz से 320Hz + 0.5dB + 1 अंक
निकटता जांच रैखिकता
प्रॉडः 5mm और 8mm जांच रेंजः 0~4.0mm
प्रदर्शनः त्वरण, वेग या विस्थापन के लिए 3 1/2 अंकों का प्रदर्शन
अधिकतम कंपन आयाम और अधिकतम भारः
क्योंकि TMV-5031 कंपन कैलिब्रेटर में इस्तेमाल किया कंपन स्टैंड बल्कि है
छोटे, विभिन्न वजन के ट्रांसड्यूसर के विभिन्न परिस्थितियों में कैलिब्रेशन के दौरान
आवृत्तियों में कैलिब्रेटरों का आउटपुट आयाम भी भिन्न होता है।
कंपन आयाम और अधिकतम भार अधिकतम भार से संबंधित हैं
त्वरण अधिकतम गति और अधिकतम विस्थापन उत्पादन उत्पन्न
कैलिब्रेटर से एक निश्चित आवृत्ति और एक निश्चित वजन के साथ
विशिष्ट आंकड़े निम्नलिखित में देखे जा सकते हैं
मेज।
|
Wt
आवृत्ति
|
<100 ग्राम |
<250 ग्राम |
<६५० ग्राम |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10 हर्ट्ज |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 हर्ट्ज |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 हर्ट्ज |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 हर्ट्ज |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 हर्ट्ज |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 हर्ट्ज |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 हर्ट्ज |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| १२८० हर्ट्ज |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
नोट: उच्च आवृत्ति के साथ कंपन के विस्थापन का मूल्य बहुत अधिक है
छोटा है इसलिए कैलिब्रेटर से कोई कंपन संकेत आउटपुट नहीं होगा।
आकार: 280 x 180 x 250 मिमी
वजन: 20 पाउंड, 9 किलोग्राम
तापमानऑपरेशन: 0°C50 तक°C
भंडारण: -20°C70 तक°C
आर्द्रता: ९०% नॉन कंडेनसिंग

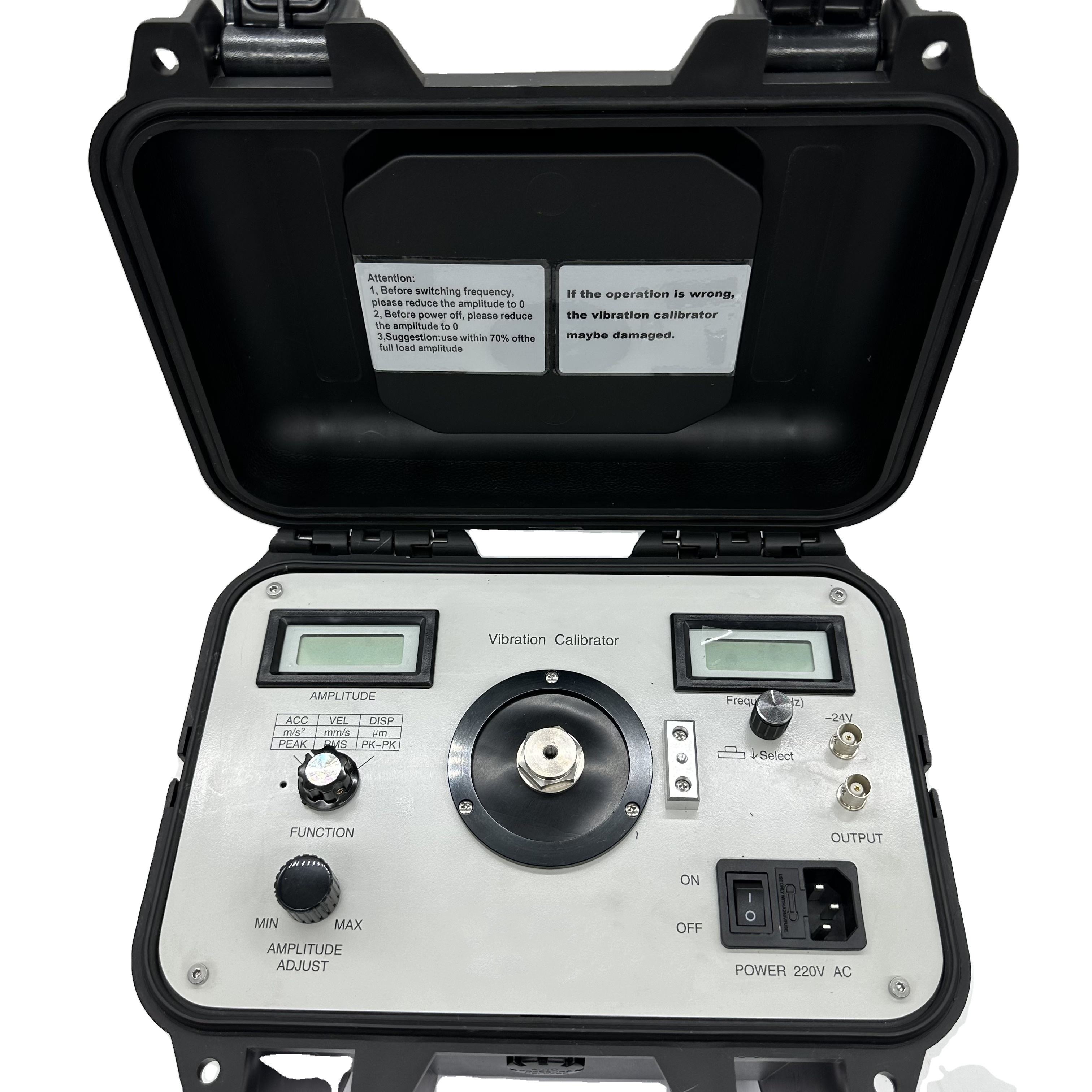

TMV-5031 कंपन कैलिब्रेटर के नियंत्रण कक्ष को इस प्रकार दिखाया गया है
निम्नलिखित:
1. कंपन आयाम आउटपुट डिस्प्ले विभिन्न आयामों का आयाम दिखाता है
कैलिब्रेटर का कंपन संकेत आउटपुट
2कैलिब्रेशन पोटेंशियोमीटर
3. समारोह चयन स्विच कैलिब्रेटर के आउटपुट को स्विच करने के लिए
त्वरण, वेग या विस्थापन
4. आउटपुट आयाम को समायोजित करने के लिए पोटेंशियोमीटर
आउटपुट कंपन आयाम को बदलने के लिए पोटेंशियोमीटर को समायोजित करना
5.आउटपुट कंपन आयाम को धीरे-धीरे समायोजित करना

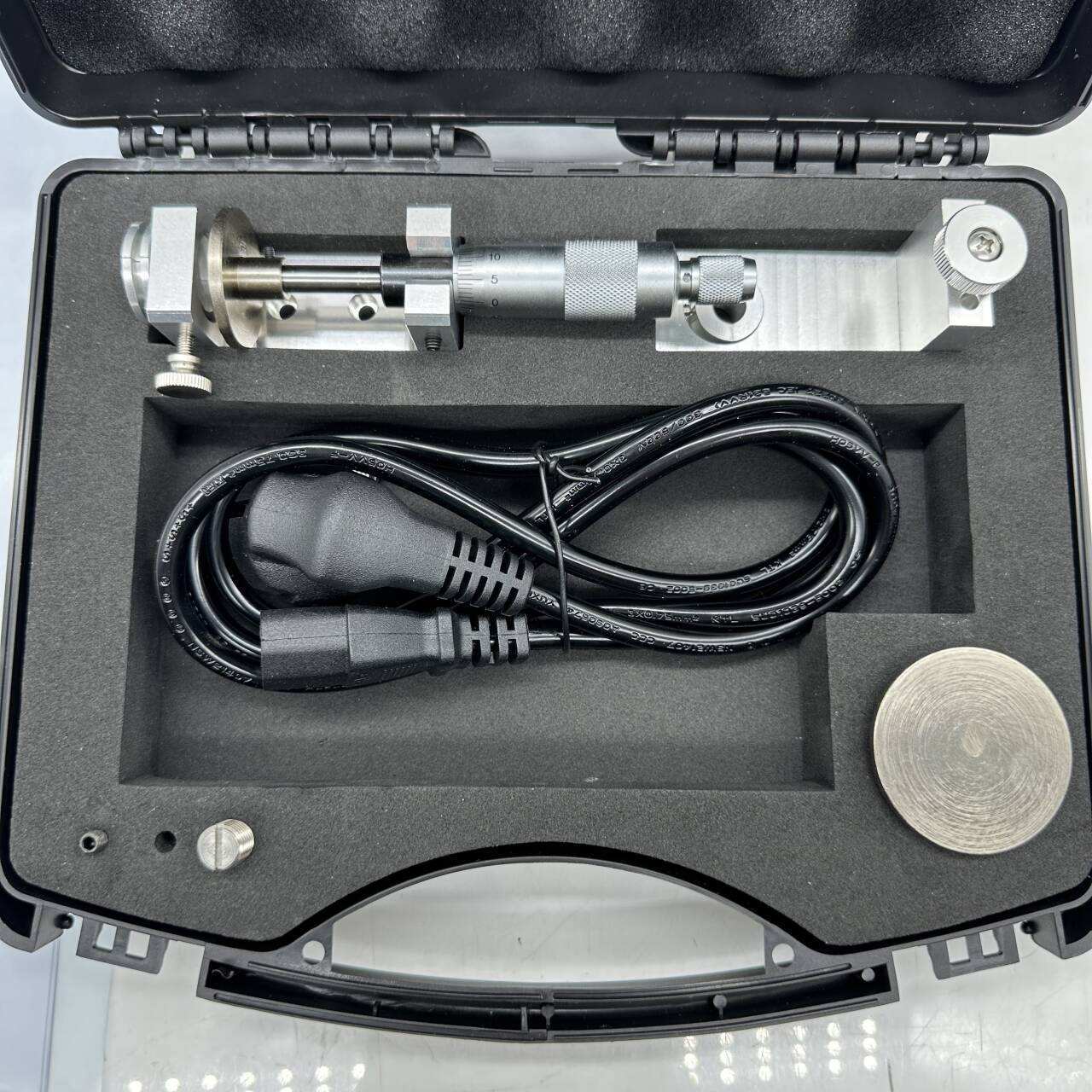

6कैलिब्रेट करने के लिए ट्रांसड्यूसर को तय करने के लिए तालिका
7. निकटता जांच के स्टैंड को तय करने के लिए धागा छेद
निकटता जांच के कैलिब्रेशन के दौरान, ट्रांसड्यूसर के स्टैंड तय है
इस धागे के छेद के माध्यम से नियंत्रण कक्ष पर।
8पावर स्विच 220 वीएसी
9220 वी एसी पावर इनपुट के लिए सोकेट
220 वी एसी पावर कनेक्ट करने के लिए प्रयोग किया जाता है।
10. पावर आउटपुट के लिए सोकेट
पावर एम्पलीफायर के आउटपुट सिग्नल के तरंग आकार की निगरानी के लिए
कैलिब्रेटर का।
11. आउटपुट सॉकेट ₹ 24 वी वोल्टेज का
निकटता के कैलिब्रेशन के दौरान निकटता के लिए ₹ 24 वी पर बिजली प्रदान करना
जांच।
12आवृत्ति चयन स्विच
