| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| प्रमाणन: | CE |
| मॉडल संख्या: | टीएमवीसी-100 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 4-7 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 20 पीसीएस / दो सप्ताह |
| आवृति सीमा: | 0.01 ~ 100 हर्ट्ज़ (एक्स्टेंसिबल) | आघात: | 400 मिमी (वैकल्पिक 100 मिमी ~ 2 मी) |
|---|---|---|---|
| अधिकतम त्वरण: | 20 मी/से2 (एक्स्टेंसिबल) | विरूपण की डिग्री: | <5% |
| पार्श्व गति अनुपात: | <10% | ||
| प्रमुखता देना: | निम्न आवृत्ति कंपन कैलिब्रेशन प्रणाली,शून्य नियंत्रण के साथ पोर्टेबल वाइब्रेशन मीटर,JJG 298-2005 कंपन कैलिब्रेशन प्रणाली |
||
विवरण
निम्न आवृत्ति कंपन कैलिब्रेशन प्रणाली कम आवृत्ति कंपन संकेतों को नियंत्रित करने और उत्पन्न करने के लिए अद्वितीय फोटोइलेक्ट्रिक कोडिंग तकनीक का उपयोग करती है,जो उच्च परिशुद्धता और उच्च दक्षता के साथ निम्न आवृत्ति सेंसरों की तुलना विधि कैलिब्रेशन को पूरा कर सकता हैलेजर इंटरफेरोमीटर का उपयोग निम्न आवृत्ति सेंसरों के पूर्ण कैलिब्रेशन के लिए भी किया जा सकता है। निम्न आवृत्ति कंपन कैलिब्रेशन प्रणाली गतिशील विचलन संकेत भी उत्पन्न कर सकती है,और लेजर हस्तक्षेप विचलन माप इंटरफ़ेस गतिशील विचलन कैलिब्रेशन का एहसास करने के लिए बढ़ाया जा सकता है.
विशेषता
मुख्य तकनीकी सूचकांक
विशिष्ट तकनीकी सूचकांक

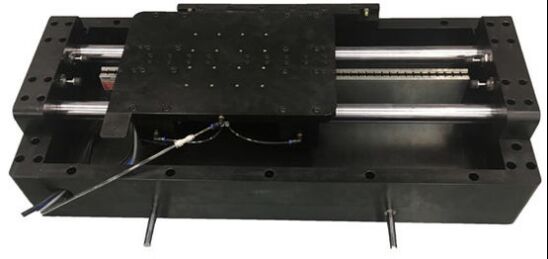

| निम्न आवृत्ति कंपन कैलिब्रेशन उपकरण (हिलाव टेबल का हिस्सा) | ||
| नामित सिनोइडल उत्तेजना बल | 200 एन | |
| आवृत्ति सीमा | 0.01~100 हर्ट्ज (विस्तार योग्य) | |
| आवृत्ति संकेत त्रुटि | संकेत मूल्य की त्रुटि पूर्ण पैमाने के 0.25% से अधिक नहीं होनी चाहिए | |
| सिग्नल-शोर अनुपात | कंपन तालिका त्वरण संकेत शोर अनुपात 60dB से अधिक होना चाहिए | |
| कार्ययात्रा (विक्षेपण माप सीमा) | 400 मिमी ((विस्तार करने योग्य रेंज 100 मिमी2 मीटर) | |
| विस्थापन सीमा | 1 माइक्रोन 400 मिमी तक स्केलेबल | |
| नामित गति | 1.2 मी/सेकंड | |
| अधिकतम त्वरण @ 1 हर्ट्ज | कम से कम 0.5 ग्राम | |
| त्वरण सीमा | (10-4 ¢ 20) m/s2 | |
| अधिकतम भार सेंसर द्रव्यमान | >10 किलोग्राम | |
| तालिका का आकार | > 240 मिमी × 240 मिमी | |
| चलती भागों का समकक्ष द्रव्यमान | 8 किलो | |
| टेबल स्क्रू | M5 ((यह आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) | |
| कुल आयाम L × W × H | लगभग 1200mm × 300mm × 300mm | |
| प्लेटफार्म का वजन | लगभग 90 किलो | |
| गैस आपूर्ति दबाव | 0.4 ∙0.6 एमपीए | |
| अधिकतम गैस प्रवाह | 10 लीटर/मिनट | |
| तरंगरूप विकृति | कार्यशील आवृत्ति प्रतिक्रिया सीमा में, मेसा के केंद्र त्वरण तरंग रूप का विकृति 5% से अधिक नहीं है | |
| पार्श्व कंपन अनुपात | कार्यशील आवृत्ति प्रतिक्रिया सीमा में,मेसा के केंद्र का अनुप्रस्थ कंपन त्वरण आयाम मुख्य कंपन दिशा के कंपन त्वरण आयाम का 5% से अधिक नहीं है. | |
| स्थिरता | कंपन तालिका लगातार 16Hz के संदर्भ आवृत्ति बिंदु पर 20 मिनट के लिए अधिकतम त्वरण आयाम के साथ कंपन करती है। किसी भी 2 मिनट के अंतराल के भीतर,आवृत्ति में अधिकतम परिवर्तन 0 से अधिक नहीं है.3%, और त्वरण आयाम में अधिकतम परिवर्तन 0.5% से अधिक नहीं है। | |
| मानक त्वरण सेंसर | ||
| संवेदनशीलता | 1000mV/g से कम नहीं | |
| आवृत्ति प्रतिक्रिया सीमा | डीसी-200 हर्ट्ज (±5%) | |
| माप सीमा | 2 ग्राम | |
| संकल्प | 10 μg से कम | |
| गैर-रैखिकता | 0.1% एफएस | |
| फोटोइलेक्ट्रिक एन्कोडर का उपयोग 10 हर्ट्ज से नीचे, रिज़ॉल्यूशन में भी किया जा सकता है | 10 एनएम से अधिक नहीं | |
| कंपन नियंत्रण प्रणाली और नियंत्रण कैलिब्रेशन सॉफ्टवेयर | ||
| चैनल | ≥4 चैनल, प्रत्येक चैनल स्वतंत्र A/D का उपयोग करता है | |
| अंक | 24बिट | |
| नमूनाकरण दर | प्रत्येक चैनल 20k से अधिक है | |
| लेजर इंटरफेरोमीटर इंटरफ़ेस | डिफ्लेक्शन फंक्शन के साथ विस्तार योग्य लेजर इंटरफेरोमीटर इंटरफ़ेस | |
| सभी हार्डवेयर सॉफ्टवेयर द्वारा संचालित होते हैं, और पूर्ण प्रणाली के सभी मापदंडों का परीक्षण कार्यक्रम द्वारा नियंत्रित किया जाता है। | ||
| यह मापा सेंसर के चरण साइन और स्वीप साइन, आयाम आवृत्ति कैलिब्रेशन, चरण आवृत्ति कैलिब्रेशन और आयाम रैखिकता कैलिब्रेशन कर सकते हैं | ||
| सेंसर के आयाम रैखिकता, आयाम आवृत्ति त्रुटि और चरण त्रुटि की गणना की जा सकती है | ||
| उपयोगकर्ता द्वारा परिभाषित परीक्षण रिपोर्ट, सभी परीक्षण मापदंडों और गणना परिणाम रिपोर्ट में प्रदर्शित किया जा सकता है | ||
| सिस्टम कार्य वातावरण की आवश्यकताएं | ||
| परिवेश का परिचालन तापमान | 5°C+35°C | |
| सापेक्ष आर्द्रता | 10% से 85% तक | |
| विद्युत आपूर्ति | 220V±10V AC,50Hz±1Hz,3.5kW | |
| संपीड़ित हवा की आवश्यकता | 0.6Mpa से अधिक नहीं | |
| प्रयोगशाला ग्राउंडिंग प्रतिरोध ((Ω) | ≤4 | |
निम्न आवृत्ति कंपन कैलिब्रेशन प्रणाली
| नहीं | भाग का नाम | मुख्य तकनीकी सूचकांक | मात्रा |
| 1 |
निम्न आवृत्ति मानक शेकर और निम्न आवृत्ति नियंत्रक IM-LF01 |
JJG 298-2005 मध्यवर्ती आवृत्ति मानक कंपन तालिका (तुलनात्मक विधि) सत्यापन नियमों को पूरा करें 1आवृत्ति सीमाः 0.1Hz ~ 100Hz; 2त्वरण सीमाः ≥20 m/s2; 3, मानक कंपन तालिका अधिकतम भारः ≥10Kg; 4विकृति की डिग्रीः ≤ 5%; 5पार्श्व गति अनुपातः ≤ 10%; 6त्वरण स्थिरताः 0.1%, आवृत्ति स्थिरताः 0.1%. |
1 |
| 2 |
मानक त्वरण सेंसर MSV-3001 |
1संवेदनशीलताः ≥1000mV/g 2आवृत्ति सीमाः 0.1Hz~200Hz |
1 |
| 3 |
कंपन नियंत्रण प्रणाली (सॉफ्टवेयर सहित) NIM-DA01 |
1अधिग्रहण चैनलों की संख्याः ≥2; 2, एडी बिट्सः 24 बिट्स; 3, नमूनाकरण दरः ≥50 kHz; 4, वोल्टेज माप सीमाः ±5V. 5, वोल्टेज माप त्रुटिः 0.2% से बेहतर; 6, वोल्टेज अनुपात माप त्रुटिः 0.1% से बेहतर; 7, जिसमें स्वचालित और मैनुअल कैलिब्रेशन दो मोड शामिल हैं 8, स्वचालित रूप से रिपोर्ट उत्पन्न कर सकता है। |
1 |
| 4 |
कंडीशनिंग प्रवर्धक YMC-8102 |
1 चार्ज /आईईपीई/टीईडीएस चैनल, समर्थन चार्ज सेंसर सिग्नल एम्पलीफिकेशन और कंडीशनिंग, आईईपीई सेंसर स्थिर धारा स्रोत बिजली की आपूर्ति और सिग्नल कंडीशनिंग, टीईडीएस सेंसर सिग्नल कंडीशनिंग;समर्थन चैनल एकीकरण, आरएस-232 इंटरफ़ेस और पीसी संचार, कई कैस्केड किया जा सकता है, सीई प्रमाणन; | 1 सेट |
| 5 | वायु कंप्रेसर प्रणाली | संपीड़ित हवा की आपूर्ति | 1 सेट |
| 6 | कम्प्यूटर | i7 प्रोसेसर, 8G मेमोरी, 1T हार्ड डिस्क, जिसमें कई यूएसबी पोर्ट और पीसीआई स्लॉट, ऑप्टिकल ड्राइव सहित दो नेटवर्क पोर्ट शामिल हैं | 1 सेट |
| 7 | मापन | पहला माप शुल्क | 1 |
