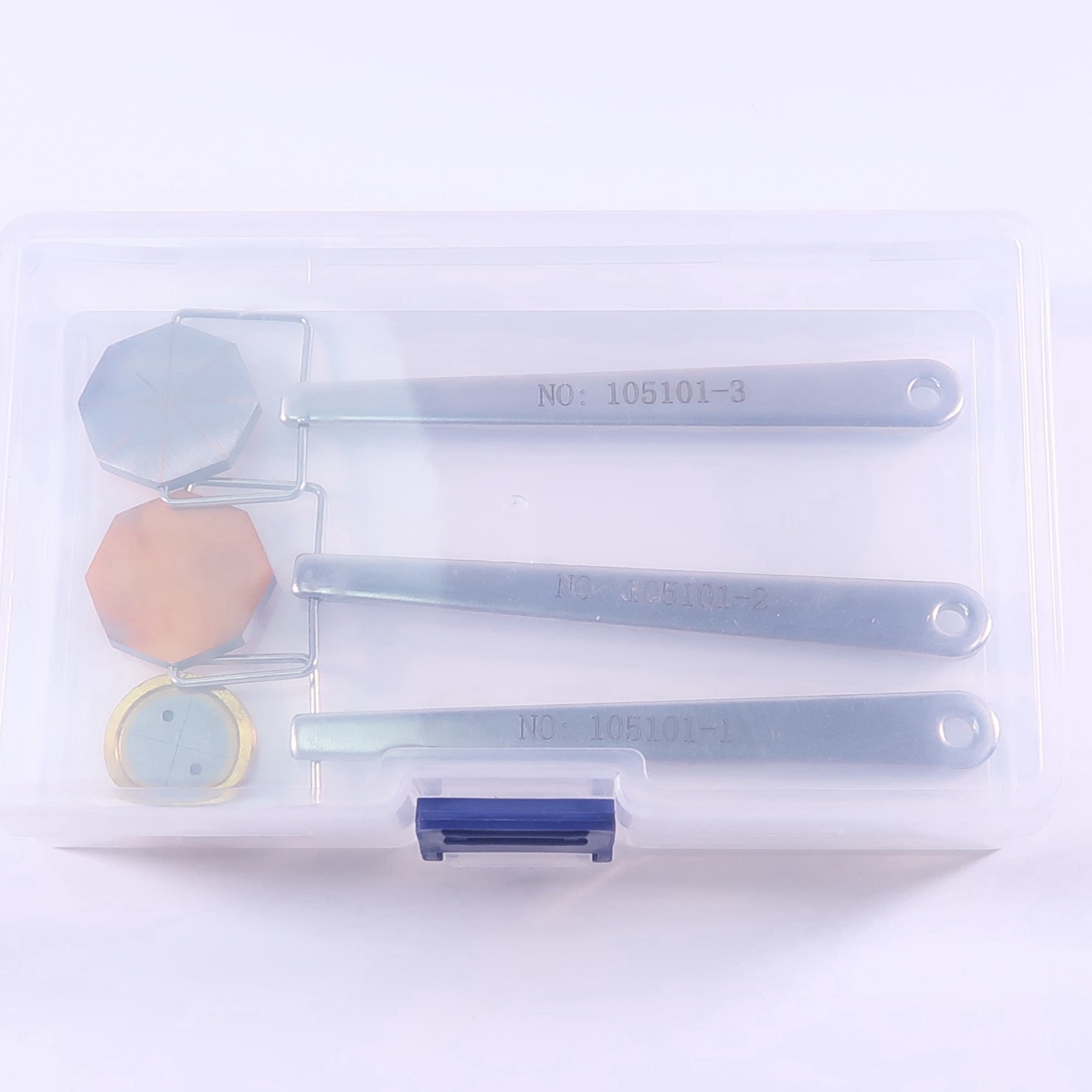

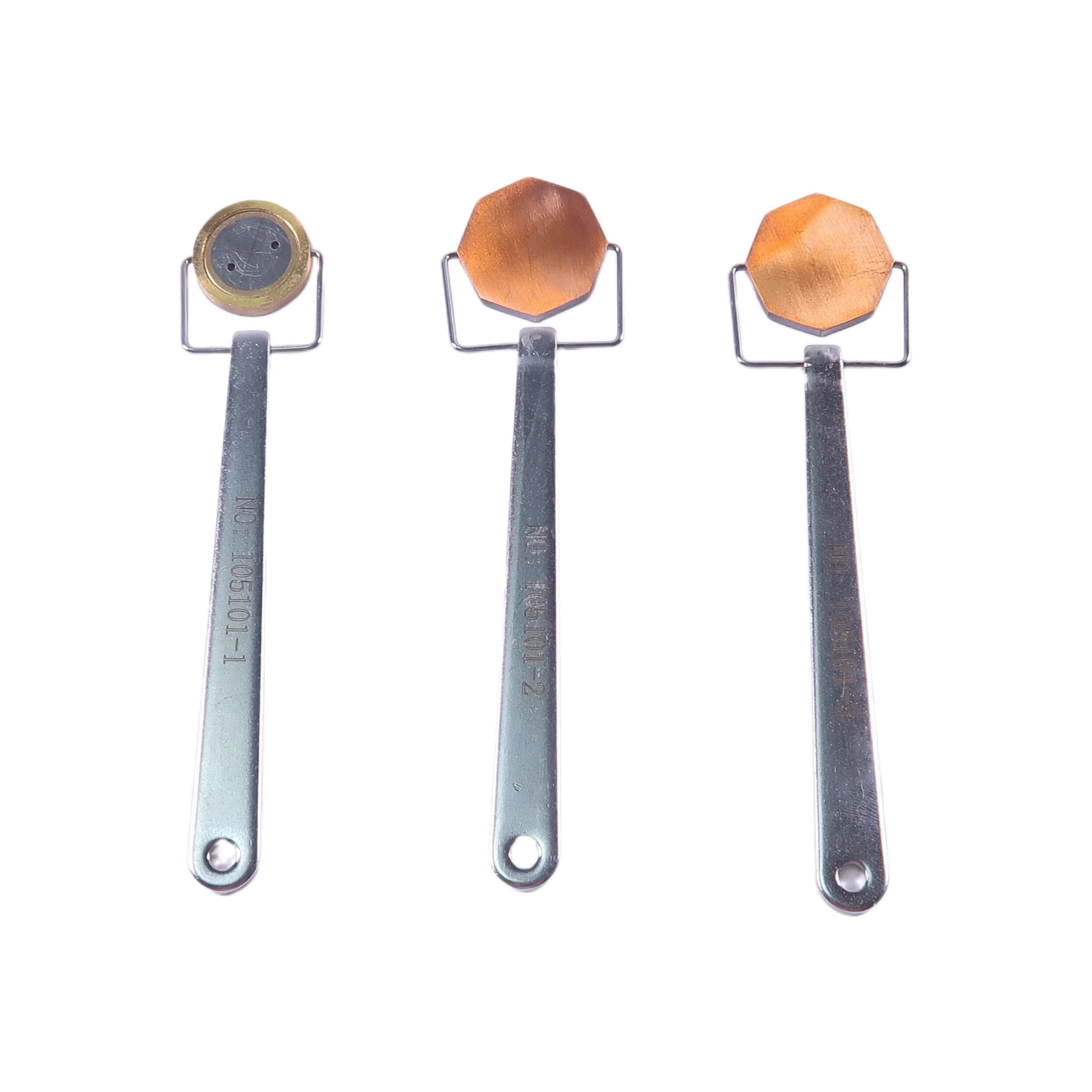

एनडीटी चुंबकीय कण परीक्षण के लिए चुंबकीय पाई गेज चुंबकीय कण क्षेत्र सूचक

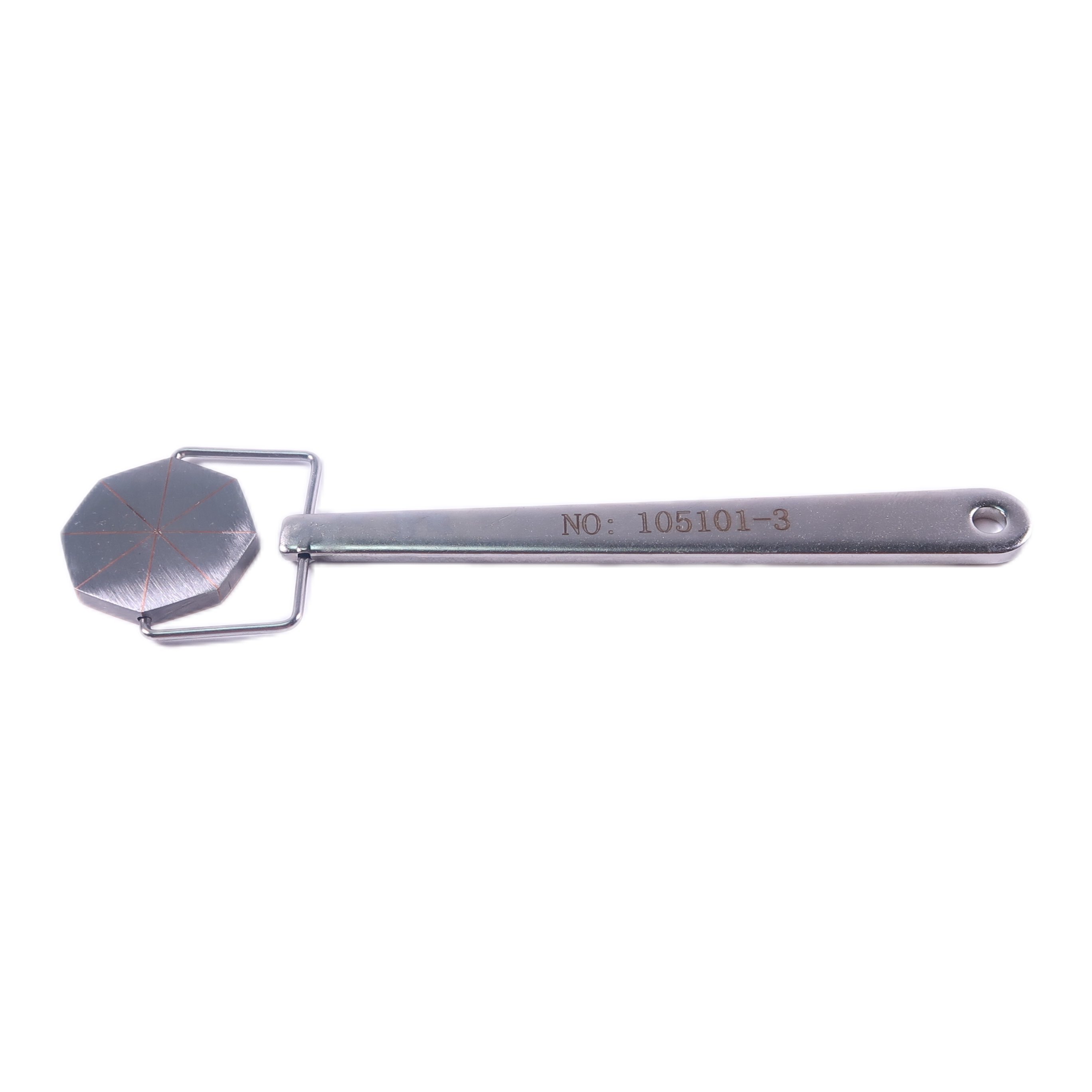

1# संकेतक आठ त्रिकोणीय टुकड़ों का एक संयोजन है। एक तरफ पीतल की सतह होती है, जबकि दूसरी तरफ आठ लाइन सतहें होती हैं।

• उपयोग के दौरान हैंडल को पकड़ें और पीतल की तरफ ऊपर की ओर रखें।
• आठ-लाइन सतह को नीचे की ओर और वर्कपीस की सतह के करीब रखें।
• चुंबकीय निरीक्षण के लिए निरंतर विधि लागू करें।
• चुंबकीय छवि को स्पष्ट रूप से प्रदर्शित करने के लिए चुंबकीय सस्पेंशन का छिड़काव करें।

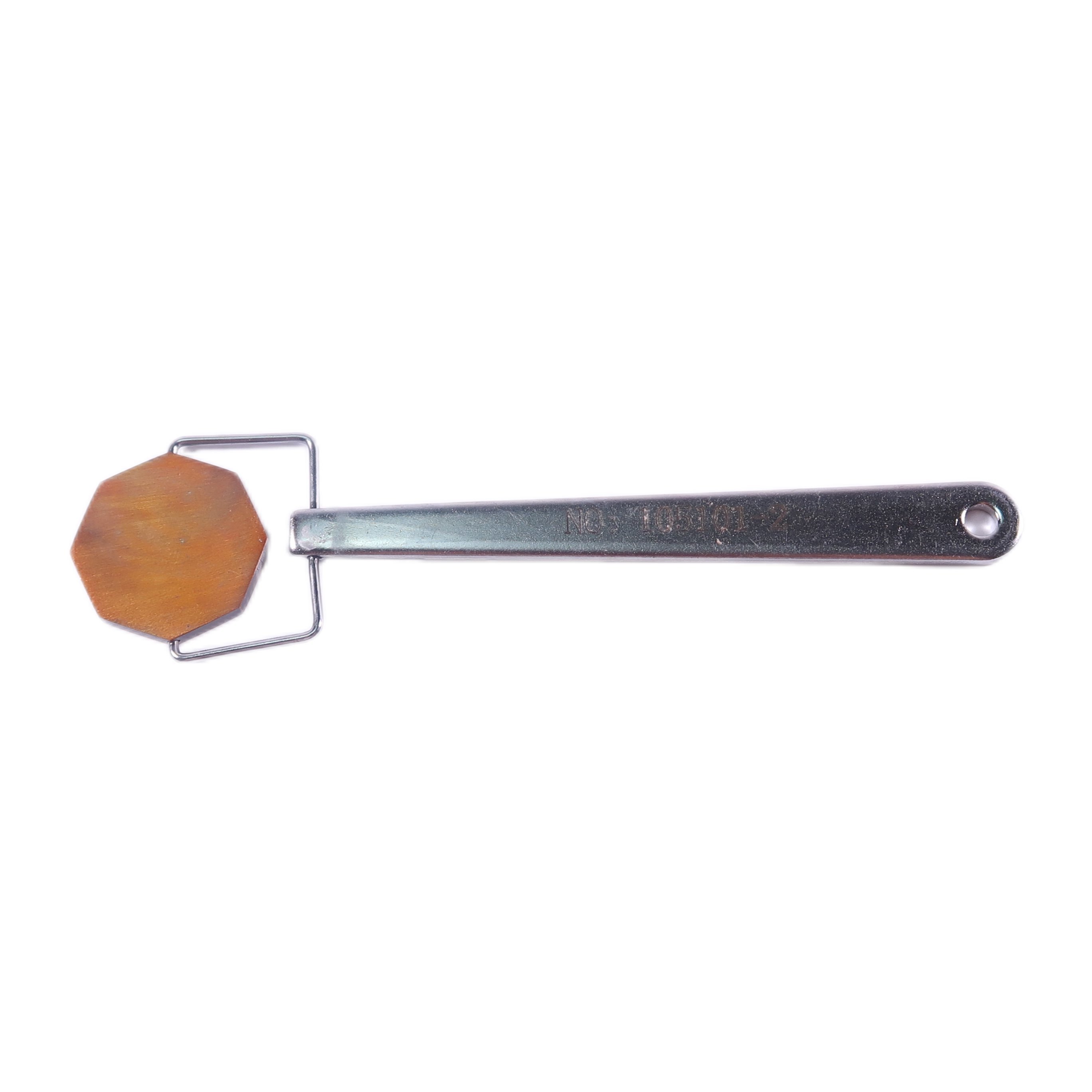

2# संकेतक आठ त्रिकोणीय टुकड़ों का एक संयोजन है, जिसमें दोनों तरफ पीतल की सतह होती है।

• उपयोग के दौरान हैंडल को पकड़ें और किसी भी पीतल की सतह को ऊपर की ओर रखें।
• संकेतक को वर्कपीस की सतह के करीब लाएं।
• चुंबकीय निरीक्षण के लिए निरंतर विधि लागू करें।
• चुंबकीय छवि को स्पष्ट रूप से प्रदर्शित करने के लिए चुंबकीय सस्पेंशन का छिड़काव करें।

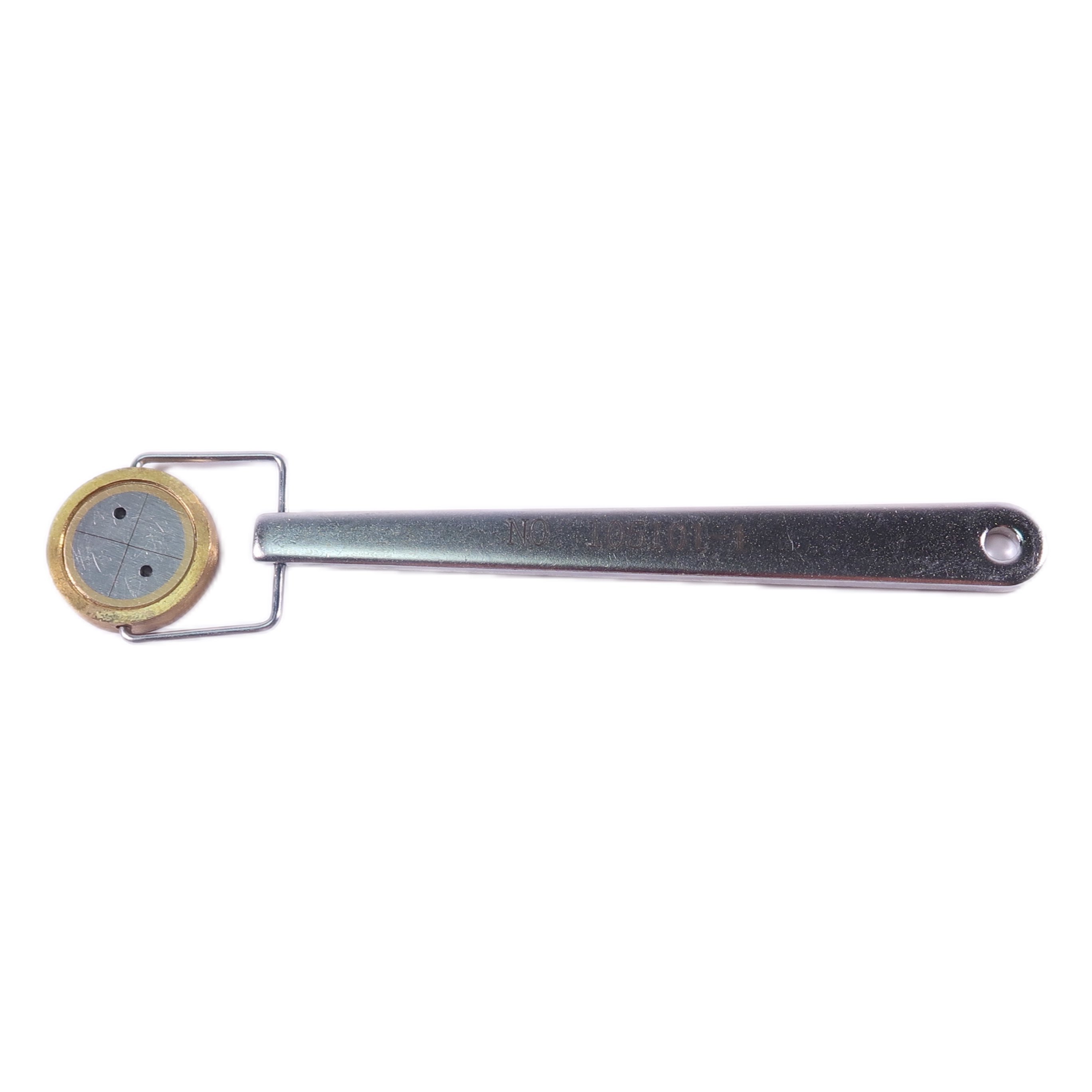

3# संकेतक चार त्रिकोणीय टुकड़ों का एक संयोजन है। एक तरफ पीतल की सतह होती है, जबकि दूसरी तरफ चार तार की सतहें और दो गोल बिंदु होते हैं।

• उपयोग के दौरान हैंडल को पकड़ें और किसी भी पीतल की सतह को ऊपर की ओर रखें।
• संकेतक को वर्कपीस की सतह के करीब लाएं।
• चुंबकीय निरीक्षण के लिए निरंतर विधि लागू करें।
• चुंबकीय छवि को स्पष्ट रूप से प्रदर्शित करने के लिए चुंबकीय सस्पेंशन का छिड़काव करें।
• दोष पहचान उपकरण, व्यापक प्रदर्शन और चुंबकीय सस्पेंशन की संचालन विधि उपयुक्त है या नहीं, इसकी पुष्टि करें।
• निकट-सतह दोष दफन गहराई क्षमता के सीमा मान का निरीक्षण करने के लिए निश्चित चुंबकीय क्षेत्र मान खोजने के लिए कवर और नरम लोहे के बीच की दूरी को समायोजित करें।
