| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| प्रमाणन: | CE |
| मॉडल संख्या: | TMP-10S/TMP-20S |
| न्यूनतम आदेश मात्रा: | 1PC |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | 1 पीसी/गत्ते का डिब्बा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100pcs/महीना |
| नियंत्रण विधा: | टचस्क्रीन +पीएलसी | पीस और पॉलिशिंग डिस्क व्यास (मिमी): | φ254 (वैकल्पिक φ200, φ230,) 300) |
|---|---|---|---|
| पीस और पॉलिशिंग डिस्क गति: | 5-1000 (आर/मिनट) वैकल्पिक 1500 (आर/मिनट) | एकल नमूना दबाव: | (1-40n) x 6, (1-60n) x 8 (वैकल्पिक) |
| पीस हेड लॉकिंग विधि: | विद्युत चुम्बकीय स्वचालित |
TMP-10S/TMP-20S
(मल्टी-पॉइंट प्रेशर और सेंटर प्रेशर) पूरी तरह से स्वचालित धातु विज्ञान पीसने और चमकाने की मशीन
I. उत्पाद परिचय
TMP-10S/TMP-20S पूरी तरह से स्वचालित धातु विज्ञान पीसने और चमकाने की मशीनएक साथ समर्थन करता है:
एक बार में छह नमूनों को क्लैंप किया जा सकता है, और पूरी तरह से पीसने और चमकाने की प्रक्रिया को स्वचालित करने के लिए एक चार-चैनल स्वचालित ड्रॉपर (वैकल्पिक) को कॉन्फ़िगर किया जा सकता है।

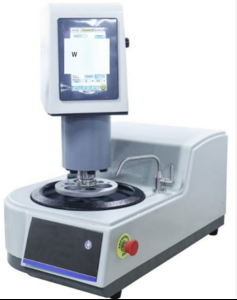

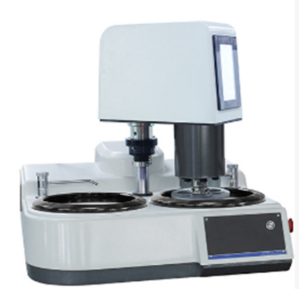

सिंगल डिस्क डबल डिस्क
II. उत्पाद सुविधाएँ
1.TMP-10S/TMP-20S पूरी तरह से स्वचालित सिंगल और डबल डिस्क धातु विज्ञान पीसने और चमकाने की मशीन, समर्थन:
नमूना ट्रे सेंटर लोडिंग, एक बार में छह (8 नमूनों तक अनुकूलन योग्य) नमूनों को ठीक करना पूरी पीसने और चमकाने की प्रक्रिया को पूरा करें, यह सुनिश्चित करते हुए कि प्रत्येक नमूना एक पूर्ण विमान पर पीसकर निकाला जाता है
2. पीसने और चमकाने वाली डिस्क और नमूना डिस्क: गति, पीसने और चमकाने का समय, घूर्णन दिशा, पानी के वाल्व बंद होने आदि जैसे सभी पीसने और चमकाने के मापदंडों को सेट करें और चलाएं, और आसान पहुंच के लिए स्वचालित रूप से सहेजें;
3.PLC + 1KW हाई-पावर मोटर
4.टॉर्क के लिए दो अलग-अलग 1KW हाई-पावर मोटर (TMP-10S एक सिंगल मोटर है) का उपयोग किया जाता है, और गति की परवाह किए बिना टॉर्क बड़ा और स्थिर होता है;
5. गति सीमा विस्तृत है, प्रति मिनट 5 चक्कर से लेकर प्रति मिनट 1000 चक्कर तक (अधिकतम 1500 चक्कर प्रति मिनट)।
6. टर्नटेबल का त्वरित प्रारंभ और बंद होना, टर्नटेबल 2 सेकंड में घूमना बंद कर देता है;
7. गति, पीसने और चमकाने का समय, घूर्णन दिशा, पानी के वाल्व बंद होने आदि सहित सभी पीसने और चमकाने के मापदंडों को आसान पहुंच के लिए स्वचालित रूप से सहेजा जाता है;
8. आयातित पीएलसी ब्रांड, विश्वसनीय गुणवत्ता;
9. पीसने और चमकाने के मापदंडों की आसान सेटिंग के लिए टचस्क्रीन इंटरफ़ेस;
10.3 कार्य मोड:
नमूना सामग्री या उपयोगकर्ता की पसंद के अनुसार,99 सेट प्रक्रियाएं (प्रक्रियाएं)सेट और लागू किया जा सकता है, प्रत्येक सेट प्रक्रियाओं में 10 चरणों के प्रक्रिया पैरामीटर हो सकते हैं (पीसने या चमकाने की प्रक्रिया के एक निश्चित चरण के लिए प्रत्येक प्रक्रिया पैरामीटर: पीसने वाली डिस्क और पीसने वाले सिर की घूर्णन गति, पीसने और चमकाने का समय...)
पीसने और चमकाने की प्रक्रिया के प्रत्येक चरण के अनुसार, 30 प्रक्रिया पैरामीटर सेट और लागू किए जा सकते हैं: पीसने वाले पहिये और पीसने वाले सिर की घूर्णन गति, पीसने और चमकाने का समय, पानी चालू/बंद...
डिवाइस के एक फ़ंक्शन को अलग से संचालित करें
TMP-10S ऑटो इंटरफ़ेसTMP-20S मल्टी-प्रोसेस इंटरफ़ेसTMP-20S मैनुअल इंटरफ़ेस
11. 100 प्रक्रियाओं को संग्रहीत करें, आयात और निर्यात करें;
12. नमूना पीसने की परत की मोटाई नियंत्रण: निर्दिष्ट स्थिति (वैकल्पिक) में पीसने के लिए नमूने की मात्रा को सटीक रूप से नियंत्रित करें;
13. अंतर्निहित 1 या 4 या 6 चैनल स्वचालित ड्रॉपर (वैकल्पिक):
1) पीसने और चमकाने की मशीन की मुख्य इकाई चार-चैनल ड्रिपर को नियंत्रित करती है। ड्रिप के प्रकार और गति सभी पीसने और चमकाने की मशीन द्वारा निर्देशित हैं
2) ड्रिपर में तीन कार्य मोड हैं: मैनुअल, ऑनलाइन और पूरी तरह से स्वचालित
3) पॉलिशिंग मशीन से कनेक्ट करें और पीसने और चमकाने के मापदंडों के अनुसार ड्रिप करें जो पीसने और चमकाने की मशीन द्वारा सेट किए गए हैं; प्रत्येक मोड को स्वतंत्र रूप से सेट किया जा सकता है: ड्रिप गति, ड्रिप समय
14. पीसने वाले सिर का विद्युत चुम्बकीय स्वचालित लॉकिंग मैनुअल पीसने वाले सिर के लॉकिंग रिंच की जगह लेता है, जो अधिक सुविधाजनक है;
15. चुंबकीय एंटी-स्टिकिंग प्लेट के आसान प्रतिस्थापन के साथ, विभिन्न नमूनों की खुरदरी और महीन पीसने और खुरदरी और महीन चमकाने जैसी सभी प्रक्रियाएं पूरी की जा सकती हैं, एक प्लेट N प्लेटों के बराबर है;
16. चीनी और अंग्रेजी इंटरफेस के बीच स्विच करें;
17. मोबाइल रिमोट कंट्रोल ऑपरेशन (वैकल्पिक)।
III. तकनीकी पैरामीटर
| नाम | विशेष विवरण | ||
| मॉडल | TMP-10S | TMP-20S | |
| पीसने और चमकाने वाली डिस्क | 1 | 2 | |
| पीसने और चमकाने वाली डिस्क के लिए मुख्य मोटर | 1KW | 1KW * 2 | |
| नियंत्रण मोड | टचस्क्रीन + पीएलसी | ||
| दबावयुक्त मोड | वायवीय मल्टी-पॉइंट प्रेसराइजेशन (प्रत्येक नमूने को अलग से दबाना) + इलेक्ट्रिक सेंटर प्रेसराइजेशन | ||
| पीसने और चमकाने वाली डिस्क का व्यास (मिमी) | φ254 (वैकल्पिक φ200, φ230, φ300) | ||
| पीसने और चमकाने वाली डिस्क की गति | 5-1000 (r/min) वैकल्पिक 1500 (r/min) | ||
| पीसने और चमकाने वाली डिस्क की घूर्णन की दिशा | या तो वामावर्त या दक्षिणावर्त, आगे और पीछे के बीच स्वचालित स्विचिंग के साथ | ||
| नमूना प्लेट का व्यास | 160 मिमी, अनुकूलन योग्य | ||
| नमूना ट्रे नमूना एपर्चर | φ30mm छह-छेद (वैकल्पिक: φ30mm आठ-छेद, φ30mm छह-छेद, φ20 छह-छेद, φ40 छह-छेद, φ50mm तीन-छेद, या अनुकूलित) | ||
| सेंटर प्रेशर | 300N | ||
| सिंगल नमूना दबाव | (1-40N) X 6, (1-60N) X 8 (वैकल्पिक) | ||
| नमूना डिस्क गति | प्रति मिनट 30-200 चक्कर। घूर्णन को आगे और पीछे के बीच स्विच किया जा सकता है | ||
| मैनुअल मोड | 30 समूहों के पैरामीटर का चयन किया जा सकता है, प्रत्येक सेट और अलग से लागू किया जा सकता है | ||
| ऑटो मोड | 99 सेट प्रक्रियाएं, प्रत्येक सेट प्रक्रियाओं में 10 चरणों के प्रक्रिया पैरामीटर होते हैं(स्वचालित रूप से प्रक्रिया 1 से प्रक्रिया 10 तक, प्रत्येक चरण एक सेट पैरामीटर से मेल खाता है) | ||
| उपयोगकर्ता प्रोग्रामिंग | उपयोगकर्ता स्वयं प्रोग्राम कर सकते हैं और लागू कर सकते हैं | ||
| नमूना पीसने की मोटाई नियंत्रण | मोटाई नियंत्रण सटीकता 0.05 मिमी (वैकल्पिक) | ||
| वायु स्रोत दबाव | 0.6 एमपीए | ||
| पीसने वाले सिर की लॉकिंग विधि | विद्युत चुम्बकीय स्वचालित | ||
| ड्रॉपर | 1 चैनल, 4 चैनल, 6 चैनल (वैकल्पिक) पीसने और चमकाने की मशीन द्वारा नियंत्रित | ||
| बिजली की आपूर्ति | वोल्टेज: AC220V; आवृत्ति: 50HZ; पावर: 2KW | ||
| बाहरी आयाम (मिमी) | 760 x 470 x 700 | 760 x 730 x 700 | |
| वज़न | 63 किग्रा | 74 किग्रा | |
IV. मुख्य सहायक उपकरण
| नाम |
मात्रा (सिंगल डिस्क/डबल डिस्क |
नाम |
मात्रा (सिंगल डिस्क/डबल डिस्क) |
| मैग्नेटिक डिस्क (254 मिमी) | 1 /2 | एंटी-स्टिकिंग प्लेट | 2 |
| चिपकने वाली बैकिंग सैंडपेपर 254 मिमी (या 250 मिमी) 180#, 600#, 1000# के साथ | प्रत्येक 2 शीट |
पॉलिशिंग कपड़ा (गोंद के साथ, 250 मिमी) मखमली, कैनवास |
प्रत्येक 1 टुकड़ा |
|
हीरा निलंबन पीसने और चमकाने का तरल 1 माइक्रोन, 6 माइक्रोन 200 मिली |
प्रत्येक 1 बोतल | एंटी-स्टिकिंग प्लेट प्राइंग टूल (एंटी-स्टिकिंग प्लेट लगाने और प्राइंग के लिए) | 1 |
| उत्पाद निर्देश मैनुअल, उत्पाद अनुरूपता का प्रमाण पत्र | कुल 2 प्रतियां |
V. विकल्प
1. पीसने की अनुमति नियंत्रण स्थिरता 0.02 मिमी से एक विभाजन घुमाती है
2. चार-चैनल स्वचालित ड्रिपर
3 मोबाइल रिमोट कंट्रोल ऑपरेशन मॉड्यूल
4. एयर पंप
5. हुआवेई टैबलेट एम6 10.8-इंच किरिन 980 4जीबी+64जीबी वाईफाई
6. सामान्य उपभोग्य वस्तुएं:
| मैग्नोमेट |
एंटी-स्टिकिंग ट्रे प्रति बॉक्स 5 टुकड़े व्यास: Φ250mm सतह एक विशेष एंटी-स्टिक कोटिंग के साथ लेपित है, जिसे ट्रे से जुड़े चिपकने वाले सैंडपेपर या पॉलिशिंग कपड़े से आसानी से बदला जा सकता है, जिससे कोई अवशेष नहीं रहता है। इसे पुन: उपयोग किया जा सकता है। डिस्क का उपयोग सीधे ब्यूहलर या स्ट्रूअर्स चुंबकीय डिस्क पर किया जाता है; ब्यूहलर के मैग्नोमेट और मैग्नोपैड को बदलें |
| जीएससी250ए |
धातु विज्ञान सैंडपेपर प्रति पैक 100 टुकड़े अपघर्षक: काला सिलिकॉन कार्बाइड ग्रिट नंबर: P80# 120# 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 # आकार: Φ250mm जल प्रतिरोधी चिपकने वाली पीठ के साथ, सैंडपेपर को सीधे पीसने वाली डिस्क से जोड़ा जा सकता है |
| एफटी250ए |
धातु विज्ञान पॉलिशिंग फैब्रिक प्रति पैक 10 टुकड़े मखमली (लंबा ढेर)/कैनवास (छोटा ढेर)/ट्वीड (छोटा ढेर)/रेशम (कोई ढेर नहीं) Φ250mm चिपकाया गया बैक: कपड़े को सीधे पीसने वाली प्लेट से जोड़ा जा सकता है |
| डीएसयू |
हीरा निलंबन पीसने और चमकाने का तरल प्रति बोतल 500 मिली हीरा तरल में निलंबित है और स्प्रे बोतल या स्वचालित ड्रिप द्वारा समान रूप से वितरित किया जाता है कण आकार: 0.25, 0.5, 1, 1.5, 2.5, 3, 3.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 माइक्रोन, सभी प्रकार की सामग्रियों के लिए उपयुक्त |
