| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TMTeck |
| मॉडल संख्या: | TMETALL-400 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | 1 पीसी/गत्ते का डिब्बा |
| प्रसव के समय: | 7-15 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100PCS/महीना |
| काटने की गति: | 0.01-1मिमी/सेकंड (समायोजन चरण 0.01) | रीसेट मोड: | स्वचालित |
|---|---|---|---|
| नियंत्रण प्रणाली: | सीमेंस पीएलसी 7” टच एलसीडी स्क्रीन | स्पिंडल रोटेशन की गति: | 2800 आरपीएम |
| अधिकतम। व्यास: | φ 130 मिमी | काटने का ब्लेड: | 400*4*32मिमी |
| काटने की शक्ति: | 4 किलोवाट |
मैं.निर्देश

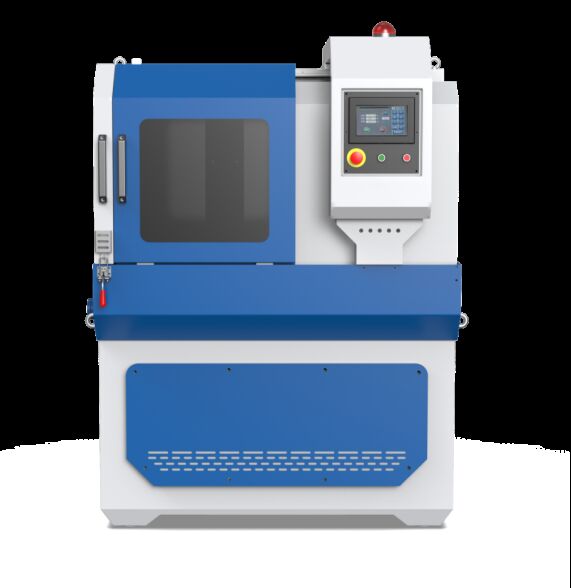

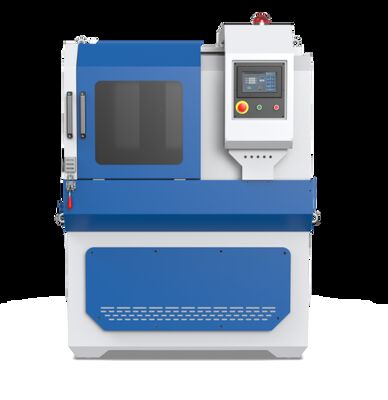

यह मशीन स्वचालित रूप से सीमेंस पीएलसी द्वारा नियंत्रित है, नियंत्रण प्रणाली द्वारा संचालित, कदम मोटर गति नियंत्रण, एक्स, वाई, जेड दिशा स्वचालित और सटीक नियंत्रण,काटने सामग्री कठोरता खिला गति के अनुसार बदला जा सकता है, बहुत उच्च विश्वसनीयता और नियंत्रण क्षमता के साथ सबसे तेज़ काटने के प्रभाव को प्राप्त करने के लिए।
1टच स्क्रीन विभिन्न काटने के डेटा प्रदर्शित करती है, जो अधिक सटीक, एक नज़र में स्पष्ट, सटीक स्थिति, और काटने के दौरान काटने के कार्य टुकड़े की बेहतर स्थिति है।
2काटने, समतल धक्का काटने, झाड़ने काटने और तीन कार्यात्मक काटने के तरीके।काटने की गति तेजी से काम टुकड़ा काटने के उद्देश्य को प्राप्त करने के लिए सामग्री की कठोरता के अनुसार समायोजित किया जा सकता हैस्टील के ठोस सिलेंडर को काटते समय विभिन्न काटने के तरीकों का चयन किया जा सकता है।
3. काटने के कमरे की सफाई और धुरी मोटर की सुरक्षा को सुविधाजनक बनाने के लिए, हमने विद्युत यांत्रिक पृथक्करण को अपनाया है;काटने के कमरे के मोटर जलरोधक इन्सुलेशन द्वारा संरक्षित है. बड़ी अवलोकन खिड़की काटने के कमरे के सुरक्षा सुरक्षा दरवाजे पर स्थापित है, ताकि उपयोगकर्ता आसानी से नमूने की पूरी काटने की प्रक्रिया का निरीक्षण कर सके;एलईडी रोशनी दीपक काटने के कमरे में स्थापित किया गया है काटने के कमरे के पूरे क्षेत्र के प्रभावी प्रकाश का एहसास करने के लिएकार्य कक्ष में चमक और स्पष्टता बढ़ जाती है;
4. डिजाइन अधिक मानवीय है, ergonomics के सिद्धांत का उपयोग करते हुए. सबसे बड़ी विशेषताः कम शोर, संचालित करने में आसान, सुंदर उपस्थिति, उपयोग करने के लिए सुरक्षित.प्रयोगशाला नमूना तैयार करने के लिए आवश्यक उपकरणों में से एक है.
शरीर का आकार; ऊर्ध्वाधर. यह मुख्य रूप से ऊपरी भाग (सुरक्षा कवर), मध्य भाग (फ्रेम), दाईं ओर स्लाइडिंग दरवाजा, साइड खुलने वाला दरवाजा, निचला फ्रेम (इलेक्ट्रिकल बॉक्स), फिटिंग से बना है,जलशोधन बंदूक और शीतलन जल टैंक (स्वतंत्र).
बड़ी मात्रा में बड़े काम के टुकड़ों को काटने के लिए बनाई गई यह काटने की मशीन मशीन के भागों का रखरखाव और बड़े काम के टुकड़ों को संभालना आसान बनाती है।स्लाइडिंग दरवाजे और हिंगिंग दरवाजे आपको अधिक स्थान और असीमित पहुंच देते हैं, जिससे बड़े वर्कपीस को सही जगह पर लोड करना आसान हो जाता है। वर्कपीस को ऊपर से, सामने से, बाईं ओर से काटने के कक्ष में भी डाला जा सकता है।
काम के क्षेत्र को काटने के दौरान अवलोकन के लिए पारदर्शी सुरक्षात्मक आवरण से पूरी तरह से घिरा हुआ है। भंडारण शीतल द्रव प्रदान करने के लिए शीतलन जल से लैस है, शीतल द्रव के रूप में नल के पानी का उपयोग करने से बचें।काटने का काम पूरा होने के बाद, नल को बायीं ओर से कुल्ला करें, अंदर का कचरा कुल्ला करें और सुरक्षा द्वार बंद करें।
II.मुख्य टेकतकनीकी पैरामीटर
काटने की विधिःचोक काटने, फ्लैट धक्का काटने, स्वीप काटने
काटने की गति:0.01-1mm/s ((समायोजन चरण 0.01)
रीसेट मोडःस्वचालित
नियंत्रण प्रणालीःसीमेंस पीएलसी 7 ′′ टच एलसीडी स्क्रीन
धुरी की घूर्णन गति:2800rpm
अधिकतम स्ट्रोकःZ अक्ष 130mm;Y अक्ष 200mm;X अक्ष 100mm
कार्य मेज का आकार:128*320 मिमी 180*320 मिमी
अधिकतम व्यास:φ 130 मिमी
काटने वाला ब्लेड:400*4*32 मिमी
काटने की शक्ति:4KW
वोल्टेज:380V/ 50Hz
आयाम:1350*1100*1750 मिमी ((L×W×H)
मैंII.ईविद्युत नियंत्रण विनिर्देश
1इलेक्ट्रॉनिक नियंत्रण सिद्धांत
स्वचालित उपकरणों के लिए काटने का उपकरण, सीमेंस पीएलसी का उपयोग करते हुए, 7 इंच एलसीडी टच स्क्रीन के साथ। सिस्टम पावर इनपुटः तीन-चरण चार तार AC380V 50Hz।
मैंवी.Fअभिषेक परिचय
स्वचालित संचालन को Y-अक्ष दिशा, X-अक्ष दिशा, Z-अक्ष दिशा में विभाजित किया गया है, जिसमें स्टेपर मोटर नियंत्रण, टच स्क्रीन संचालन का उपयोग किया गया है।
पैनल एक टच स्क्रीन, और बटन स्विच के साथ सुसज्जित है शुरू करने के लिए, बंद करो, और आपातकालीन बंद करो. उपकरण चालू हो गया है के बाद, मुख्य बिजली स्विच चालू, प्रारंभ बटन दबाएं,प्रणाली चालू हो जाएगी, और स्टॉप बटन दबाएं, सिस्टम बंद कर दिया जाएगा. आपातकालीन स्टॉप बटन प्रणाली के आपातकालीन स्टॉप बटन है. कार्रवाई को रोकने के लिए सिस्टम दबाएं.
ऑपरेशन स्क्रीन इस प्रकार है
1) मुख्य इंटरफ़ेस
4)X प्रदर्शन-ऑपरेशन चित्र
सीप्रभाव चित्रण
पीएकिंग सूची
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
