अल्ट्रासोनिक दोष डिटेक्टर TFD807C 0 से 15000 मिमी तक माप सीमा और 20 हर्ट्ज से 2000 हर्ट्ज तक पल्स पुनरावृत्ति आवृत्ति के साथ

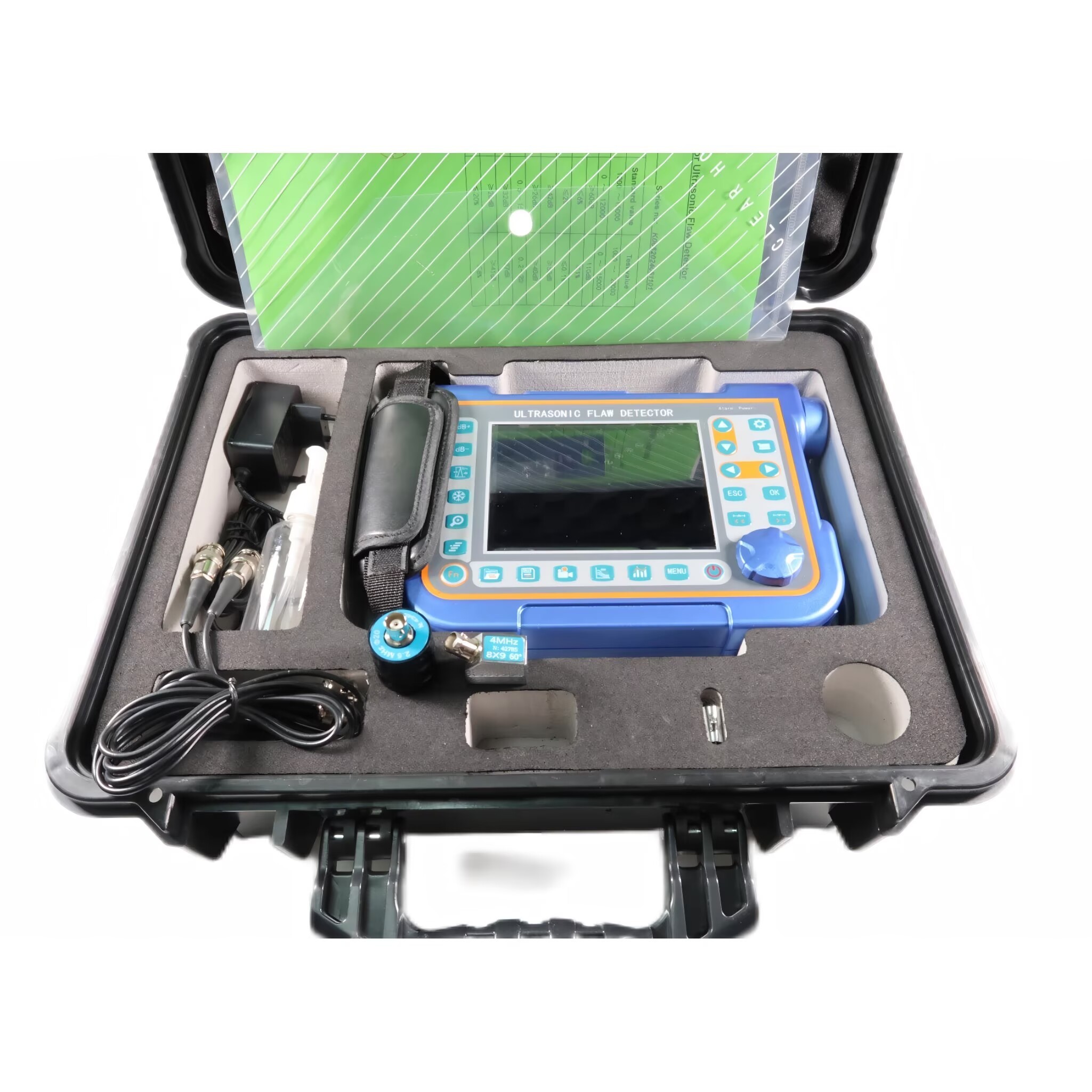

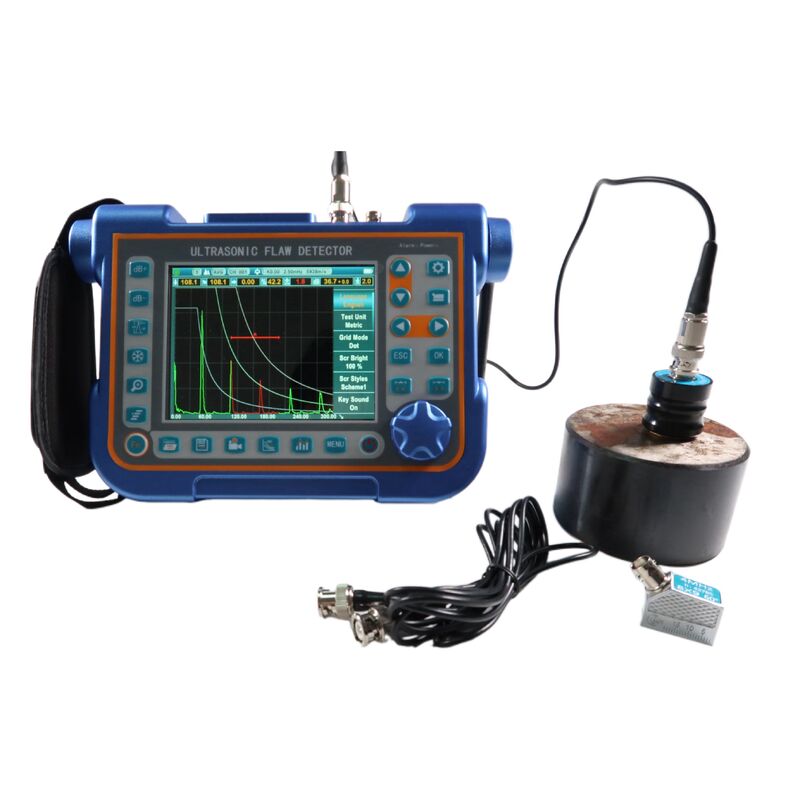

TFD807C एक पोर्टेबल औद्योगिक डिजिटल अल्ट्रासोनिक दोष डिटेक्टर है जिसे कार्य-वस्तुओं में दरारें, समावेशन और छिद्रों सहित विभिन्न दोषों का त्वरित, सुविधाजनक और सटीक रूप से पता लगाने, स्थित करने, मूल्यांकन करने और निदान करने के लिए डिज़ाइन किया गया है - बिना किसी क्षति के। यह प्रयोगशाला और ऑन-साइट इंजीनियरिंग अनुप्रयोगों दोनों के लिए उपयुक्त है।

इस उपकरण का व्यापक रूप से विनिर्माण, लौह और इस्पात धातु विज्ञान, धातु प्रसंस्करण, रासायनिक उद्योग और दोष पहचान और गुणवत्ता नियंत्रण की आवश्यकता वाले अन्य क्षेत्रों में उपयोग किया जाता है। यह एयरोस्पेस, रेलवे परिवहन, बॉयलर और दबाव वाहिकाओं, और संबंधित उद्योगों में ऑनलाइन सुरक्षा निरीक्षण और जीवन मूल्यांकन का भी समर्थन करता है।

विशिष्ट अनुप्रयोगों में वेल्ड, फोर्जिंग, बिलेट, एक्सल, शाफ्ट, टैंक, दबाव वाहिकाओं, टर्बाइनों और संरचनात्मक घटकों में छिपी हुई दरारें, रिक्तियां, डिसबॉन्ड और इसी तरह की असंततताओं का पता लगाना और उनका आकार निर्धारित करना शामिल है।

कोर हार्डवेयर एक ARM + FPGA प्लेटफॉर्म पर बनाया गया है, और सॉफ्टवेयर एक अत्यधिक विश्वसनीय मल्टीटास्किंग ऑपरेटिंग सिस्टम पर चलता है, जो कार्यक्षमता, पोर्टेबिलिटी, स्थायित्व और विश्वसनीयता में काफी सुधार करता है। उपकरण शॉर्टकट कुंजियों और एक डिजिटल रोटरी नॉब के साथ एक मास्टर-स्लेव मेनू का उपयोग करता है, और इसका हल्का डिजाइन एक-हाथ संचालन की अनुमति देता है।

• विस्तृत, उपयोगकर्ता के अनुकूल तरंग प्रदर्शन के लिए पूर्ण-डिजिटल मल्टी-कलर हाई-रेजोल्यूशन (640×480 पिक्सल) TFT LCD।
• विभिन्न वातावरणों के अनुरूप चार चयन योग्य ऑपरेटिंग इंटरफ़ेस शैलियाँ।
• तेज 60 हर्ट्ज रिफ्रेश दर सूक्ष्म तरंग परिवर्तनों को कैप्चर करती है।
• एलसीडी चमक स्वतंत्र रूप से समायोज्य है।

• ऑल-एल्यूमीनियम धातु शेल - मजबूत, टिकाऊ और उत्कृष्ट विद्युत चुम्बकीय परिरक्षण।
• उपयोग में आसानी के लिए 360-डिग्री घूमने वाला डंपिंग ब्रैकेट और रबर शीथ।
• टेम्पर्ड ग्लास पैनल - अत्यंत कठोर, पहनने के लिए प्रतिरोधी और खरोंच प्रतिरोधी।

• सभी पृष्ठों के वास्तविक समय स्क्रीनशॉट और दोष पहचान रिपोर्ट, यूएसबी ड्राइव पर बीएमपी छवियों के रूप में सहेजे गए (रंग या ग्रेस्केल चयन योग्य)।
• आसान संग्रह और मुद्रण के लिए पीडीएफ फाइलों के रूप में दोष पहचान रिपोर्ट को यूएसबी ड्राइव पर निर्यात करें।
• सभी पीडीएफ सामग्री को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
• बीएमपी छवियां और पीडीएफ फाइलें कंप्यूटर या मोबाइल फोन पर देखी जा सकती हैं।

स्टील में 15000 मिमी तक; रेंज निश्चित चरणों में या लगातार परिवर्तनशील रूप से चयन योग्य। बड़े कार्य-वस्तुओं और उच्च-रिज़ॉल्यूशन माप के लिए उपयुक्त।

• 100V, 200V, 250V, 300V, 350V, 400V और 500V के बीच चयन योग्य पल्स ऊर्जा।
• 0.1 माइक्रोसेकंड से 0.5 माइक्रोसेकंड तक ट्यून करने योग्य पल्स चौड़ाई विभिन्न आवृत्तियों के जांच से मेल खाने के लिए।
• 20 हर्ट्ज से 2 किलोहर्ट्ज तक समायोज्य पल्स पुनरावृत्ति आवृत्ति।
• इष्टतम जांच प्रदर्शन के लिए 50 ओम, 150 ओम, 250 ओम और 500 ओम के बीच चयन योग्य डंपिंग।
• जांच चयन: एकल क्रिस्टल, दोहरी क्रिस्टल, विशेष कोण, प्रवेशी, और चढ़ाई जांच।

• नमूनाकरण: 320 मेगाहर्ट्ज नमूनाकरण गति पर 16-बिट एडी कनवर्टर।
• सुधार: सकारात्मक अर्ध-तरंग, नकारात्मक अर्ध-तरंग, पूर्ण-तरंग, और आरएफ।
• एनालॉग बैंडविड्थ: इष्टतम प्रदर्शन के लिए जांच से मेल खाने के लिए चयन योग्य आवृत्ति रेंज (उपकरण द्वारा स्वचालित रूप से सेट) के साथ 0.2 मेगाहर्ट्ज से 20 मेगाहर्ट्ज।
• लाभ: 0 डीबी से 110 डीबी, 0.1 डीबी, 2 डीबी, और 6 डीबी के चयन योग्य चरणों में समायोज्य।

• दो पूरी तरह से स्वतंत्र गेट पीक ट्रिगरिंग का उपयोग करके सिग्नल की ऊंचाई या दूरी के लिए माप विकल्पों की एक श्रृंखला प्रदान करते हैं।
• इको-टू-इको मोड उन संकेतों के लिए सटीक गेट पोजिशनिंग की अनुमति देता है जो एक-दूसरे के बहुत करीब हैं।
• गेट प्रारंभ: प्रदर्शित पूरी रेंज पर परिवर्तनशील।
• गेट चौड़ाई: गेट प्रारंभ से प्रदर्शित रेंज के अंत तक परिवर्तनशील।
• गेट ऊंचाई: 0 से 99% पूर्ण स्क्रीन ऊंचाई तक परिवर्तनशील।
• अलार्म: एलईडी फ्लैश के साथ थ्रेशोल्ड सकारात्मक/नकारात्मक।

• अंतर्निहित बड़ी क्षमता वाली मेमोरी; पावर विफलता के बाद डेटा और फाइलें बरकरार रहती हैं।
• कैलिब्रेशन सेटअप और जांच मापदंडों के लिए 500 चैनल फाइलें।
• ए-स्कैन तरंगों और सेटिंग्स के लिए 1000 तरंग रिपोर्ट फाइलें।
• सभी फाइलें संग्रहीत, पुनः प्राप्त और हटाई जा सकती हैं।
• चैनल सेटिंग्स और रिपोर्ट फाइलें यूएसबी ड्राइव के माध्यम से निर्यात की जा सकती हैं; यूएसबी मेमोरी के माध्यम से असीमित भंडारण।

• परीक्षण प्रक्रिया को रिकॉर्ड करता है और इसे एक वीडियो फ़ाइल के रूप में सहेजता है, जिसे उपकरण या समर्पित सॉफ़्टवेयर के माध्यम से वापस चलाया जा सकता है।
• 10 वीडियो फ़ाइलों तक का समर्थन करता है, प्रत्येक 5 मिनट तक लंबी।
• वीडियो फ़ाइलों को यूएसबी ड्राइव पर सहेजने से संख्या और अवधि पर सीमाएं हट जाती हैं।
• परीक्षण प्रक्रिया को रिकॉर्ड करना और फिर से चलाना दोष पहचान के भविष्य के अध्ययन और विश्लेषण में बहुत सहायता करता है।
• वीडियो प्लेबैक रोकें, तेज आगे, तेज पीछे, और रोकें कार्यों का समर्थन करता है।

• ऑटो कैलिब्रेशन:जांच शून्य ऑफसेट, जांच कोण (के मान), और सामग्री वेग का स्वचालित अंशांकन।
• दोष स्थानन:ध्वनि-पथ, प्रक्षेपण (सतह दूरी), गहराई, और आयाम का लाइव प्रदर्शन।
• दोष आकार निर्धारण:एवीजी या डीएसी का उपयोग करके स्वचालित दोष आकार निर्धारण, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को गति देता है।
• डिजिटल रीडआउट और ट्रिग फ़ंक्शन:मोटाई/गहराई एक सामान्य जांच के साथ डिजिटल रूप से प्रदर्शित होती है; कोण जांच का उपयोग करते समय सतह की दूरी और गहराई सीधे प्रदर्शित होती है।
• डीएसी/एवीजी:वक्र स्वचालित रूप से उत्पन्न होते हैं, जिसमें नमूनाकरण बिंदुओं को मुआवजा और सही किया जा सकता है। वक्र लाभ के साथ स्वचालित रूप से तैरता है, पता लगाने की दूरी के साथ फैलता है, और देरी के समय के साथ चलता है। किसी भी एपर्चर के एवीजी वक्र को प्रदर्शित करता है।
• AWS D1.1:इस मानक का चयन मैन्युअल गणना को कम करता है और पता लगाने की दक्षता में सुधार करता है।
• घुमावदार सतह सुधार।
• दरार ऊंचाई माप।
• गेट मैग्नीफाई:गेट रेंज को पूरी स्क्रीन चौड़ाई में फैलाता है।
• वीडियो रिकॉर्डिंग और प्लेबैक।
• ऑटो-गेन फ़ंक्शन।
• लिफाफा:60 हर्ट्ज अपडेट दर पर लाइव ए-स्कैन और ए-स्कैन लिफाफे का एक साथ प्रदर्शन।
• पीक होल्ड:परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
• पीक मार्क:वास्तविक समय में पीक को कैप्चर और चिह्नित करें।
• इको कोडिंग:दोष स्थिति का विश्लेषण करने के लिए विभिन्न रंगों में 1-9 इको डिस्प्ले क्षेत्रों को प्रदर्शित करें।
• ए-स्कैन फ्रीज:डिस्प्ले फ्रीज तरंग और परीक्षण दूरी डेटा रखता है।
• बी-स्कैन डिस्प्ले:अधिक सहज ज्ञान युक्त पता लगाने के परिणामों के लिए कार्य-वस्तु के दोष आकार को सहज रूप से प्रदर्शित करता है।

वास्तविक समय घड़ी:उपकरण घड़ी चलती रहती है, लगातार समय को ट्रैक करती है।

संचार:दो हाई-स्पीड यूएसबी 2.0 पोर्ट दो चयन योग्य यूएसबी मोड के साथ - यू-डिस्क और यू-ब्रिज। यू-डिस्क मोड में, चैनल कॉन्फ़िगरेशन फ़ाइलें, दोष रिपोर्ट फ़ाइलें, स्क्रीनशॉट छवियां, और रिकॉर्ड किए गए वीडियो यूएसबी ड्राइव पर सहेजे जा सकते हैं। यू-ब्रिज मोड में, उपकरण डेटाप्रो सॉफ़्टवेयर के साथ डेटा का आदान-प्रदान करता है।

• बैटरी:अंतर्निहित बड़ी क्षमता वाली, उच्च-प्रदर्शन लिथियम-आयन बैटरी जिसमें 12 घंटे से अधिक का निरंतर कार्य समय और 4-6 घंटे का विशिष्ट रिचार्ज समय है।
• नॉब:रोटरी नॉब का उपयोग करके ऑपरेटिंग समायोजन आसानी से और जल्दी से किए जाते हैं।
• सॉफ्टवेयर अपग्रेड:मशीन को नुकसान पहुंचाए बिना यूएसबी ड्राइव के माध्यम से सॉफ्टवेयर को आसानी से अपग्रेड किया जा सकता है।

• माप रेंज:स्टील वेग पर 0 से 15000 मिमी
• पल्स पुनरावृत्ति आवृत्ति:20 हर्ट्ज से 2000 हर्ट्ज
• सामग्री वेग:1000 से 20000 मीटर/सेकंड
• गतिशील रेंज:40 डीबी से अधिक
• सिस्टम रैखिकता:क्षैतिज ±0.2% FSW; ऊर्ध्वाधर 0.25% FSH; एम्पलीफायर सटीकता ±1 डीबी
• हल करने की शक्ति:40 डीबी से अधिक
• संवेदनशीलता लीविंग:50 डीबी से अधिक (गहराई 200 मिमी, Φ2 फ्लैट-नीचे छेद)
• अस्वीकार (दमन):0 से 80% पूर्ण स्क्रीन ऊंचाई
• शोर:10% से कम
• गेट मॉनिटर:पूरी स्वीप रेंज पर नियंत्रित दो स्वतंत्र गेट
• लाभ:0.1, 1.0, 2.0, और 6.0 डीबी के चयन योग्य रिज़ॉल्यूशन में अधिकतम 110 डीबी
• बैंडविड्थ (एम्पलीफायर बैंडपास):0.2 से 20 मेगाहर्ट्ज
• पल्स विस्थापन:32 डीबी से अधिक
• डिस्प्ले विलंब:-20 से 3400 माइक्रोसेकंड
• जांच विलंब / शून्य ऑफसेट:0 से 99.99 माइक्रोसेकंड
• परीक्षण मोड:पल्स इको, डुअल एलिमेंट, और थ्रू-ट्रांसमिशन
• पल्सर:ट्यून करने योग्य तरंग पल्सर
• पल्स ऊर्जा:100V, 200V, 250V, 300V, 500V चयन योग्य
• सुधार:सकारात्मक अर्ध-तरंग, नकारात्मक अर्ध-तरंग, पूर्ण-तरंग, आरएफ
• इकाइयां:इंच या मिलीमीटर

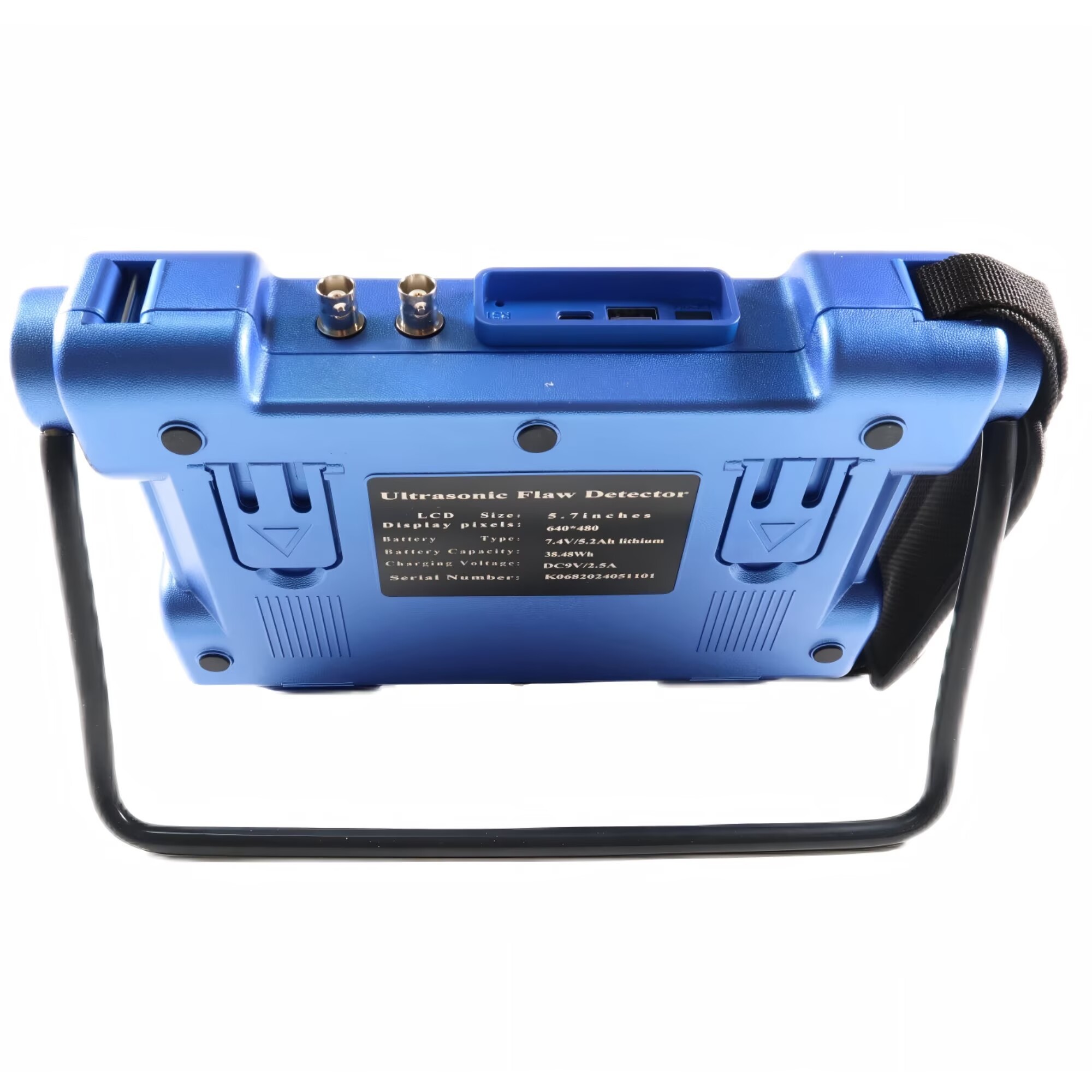

• ट्रांसड्यूसर कनेक्शन:बीएनसी या लेमो
• बिजली की आवश्यकताएं:एसी मेन 100-240 वीएसी, 50-60 हर्ट्ज
• संचालन तापमान:-10°C से 50°C; भंडारण तापमान: -30°C से 50°C
