उत्पाद अवलोकन

The अल्ट्रासोनिक फ्लॉ डिटेक्टर TFD810C एक पोर्टेबल, उच्च-प्रदर्शन निरीक्षण उपकरण है जिसे मांग वाले औद्योगिक वातावरण में सटीक फ्लॉ डिटेक्शन के लिए इंजीनियर किया गया है। उन्नत सिग्नल प्रोसेसिंग को एक सहज इंटरफ़ेस के साथ जोड़कर, यह ऑन-साइट और प्रयोगशाला अनुप्रयोगों दोनों के लिए विश्वसनीय, सटीक परिणाम प्रदान करता है।

मुख्य विशेषताएं

उपयोगकर्ता के अनुकूल इंटरैक्टिव इंटरफ़ेस — निर्देशित संवाद इंटरैक्शन कैलिब्रेशन, कर्व जनरेशन और अन्य नियमित संचालन को सरल बनाते हैं।
व्यापक टूलसेट — DAC, AVG, TCG, कलर B-स्कैन, AWS, और बहुत कुछ शामिल है, जो सभी आवश्यक निरीक्षण कार्यों को कवर करता है।
सटीक पल्स रिपीटिशन फ्रीक्वेंसी — बिना किसी छूटे हुए संकेत के हाई-स्पीड स्कैनिंग के लिए 20 से 3000 हर्ट्ज तक समायोज्य।
उच्च सिग्नल-टू-नॉइज़ अनुपात — स्पष्ट, स्थिर गूँज एंटी-नॉइज़ डिज़ाइन के साथ, कठिन काम करने की स्थितियों के लिए आदर्श।
12-बिट AD और हाई-स्पीड सैंपलिंग — यहां तक कि छोटे दोषों का पता लगाने के लिए उत्कृष्ट संवेदनशीलता के साथ विस्तृत गूँज आरेख उत्पन्न करता है।
क्रिस्टल-क्लियर ट्रू-कलर डिस्प्ले — सहायक उपयोगकर्ता इंटरफ़ेस संचालन को सीधा और कुशल बनाता है।
रियल-टाइम वीडियो रिकॉर्डिंग — असीमित USB डेटा स्टोरेज के साथ हाई-स्पीड फ्लॉ डिटेक्शन वीडियो रिकॉर्डिंग।
ब्लूटूथ कनेक्टिविटी — ऑन-साइट पर डिटेक्शन रिपोर्ट तैयार करने और प्रिंट करने के लिए मोबाइल उपकरणों से कनेक्ट करें।
IP65 रेटेड निर्माण — मिश्र धातु और सिलिका जेल केस पानी और धूल से सुरक्षा प्रदान करता है; डंपिंग सपोर्ट किसी भी कोण पर स्थिर स्थिति की अनुमति देता है।
विस्तारित बैटरी जीवन — प्रति चार्ज 15 घंटे; प्रत्येक बैटरी में स्वतंत्र चार्जिंग नियंत्रण होता है, जिससे दो बैटरियों के साथ चौबीसों घंटे संचालन संभव होता है।

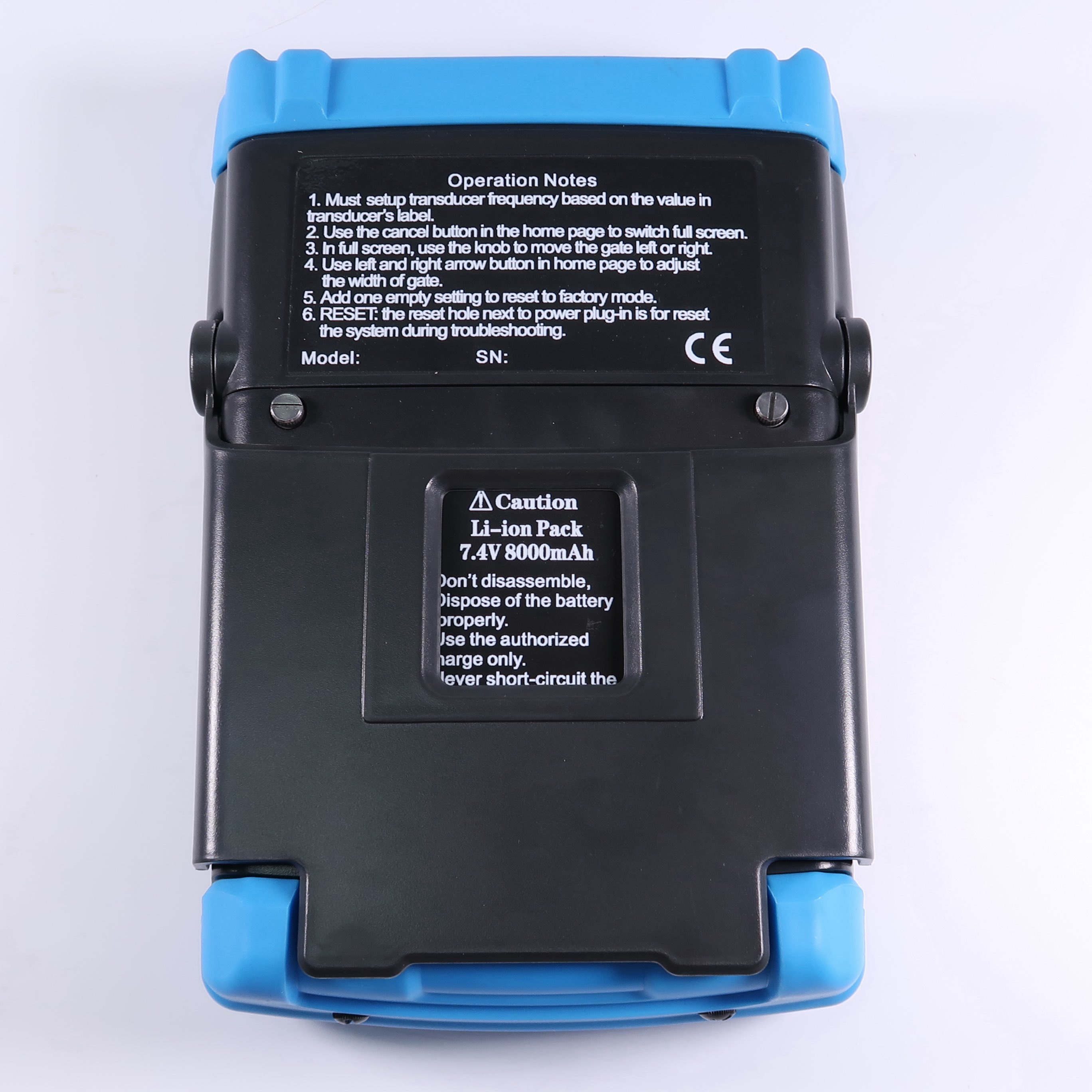

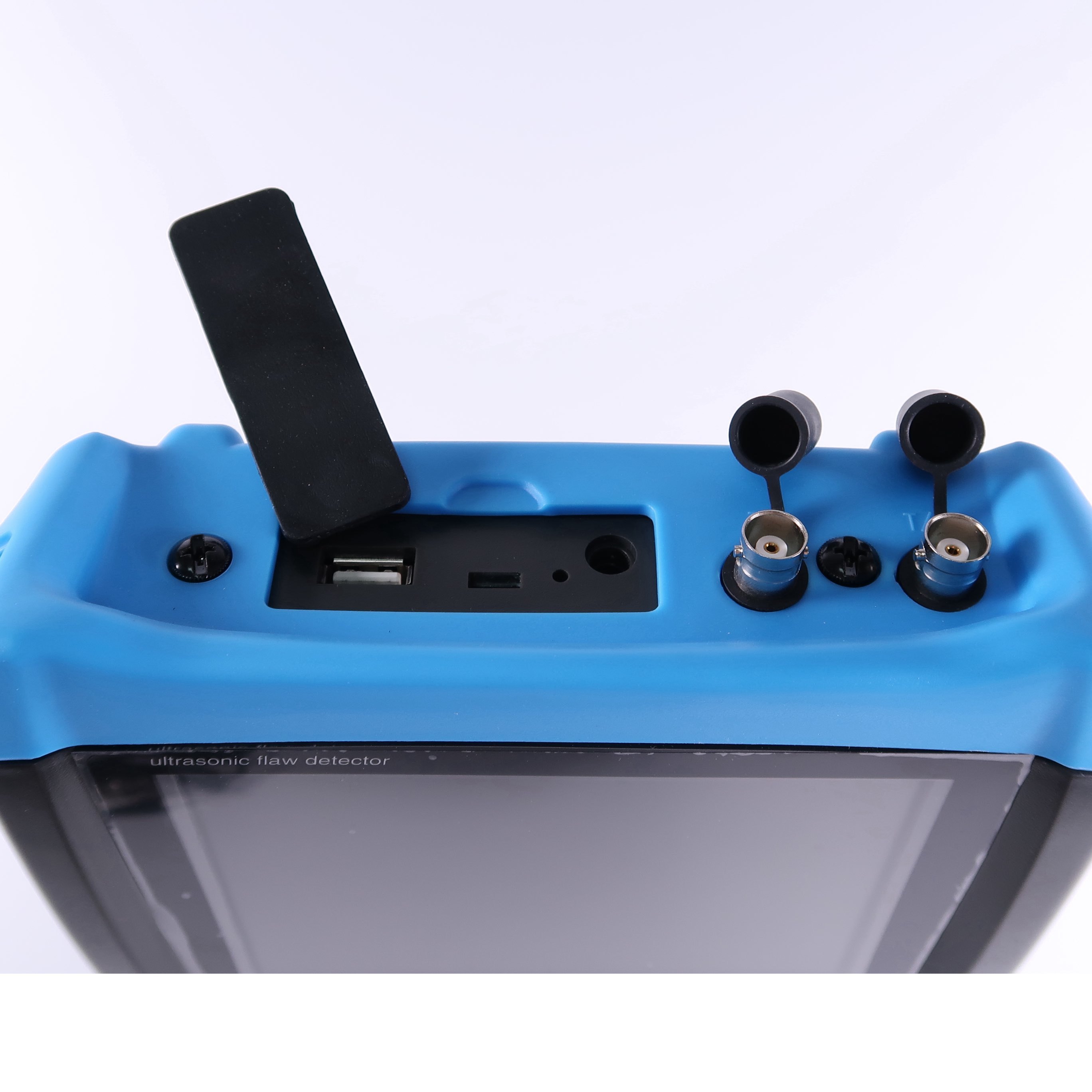

उत्पाद गैलरी

तकनीकी विनिर्देश

रेंज	0–15000 मिमी (स्टील वेग पर)
सामग्री वेग	100–20000 मीटर/सेकंड
पल्स रिपीटिशन फ्रीक्वेंसी	20–3000 हर्ट्ज
डायनामिक रेंज	≥38 डीबी
रैखिकता	क्षैतिज: ±0.2% FSW; ऊर्ध्वाधर: 0.25% FSH; एम्पलीफायर सटीकता ±1 डीबी
हल करने की शक्ति	>40 डीबी (5P14)
संवेदनशीलता लीविंग्स	>66 डीबी
रद्द करें (दमन)	0 से 80% पूर्ण स्क्रीन ऊंचाई
सेटअप मेमोरी	500 स्वतंत्र सेटअप; कोई भी मानदंड स्वतंत्र रूप से इनपुट किया जा सकता है — परीक्षण ब्लॉक के बिना क्षेत्र में काम करें
ए-स्कैन मेमोरी	1000 ए-ग्राफ
परीक्षण मोड	पल्स इको, डुअल एलिमेंट, और थ्रू-ट्रांसमिशन
प्रोब प्रकार	सिंगल स्ट्रेट, सिंगल एंगल, डुअल स्ट्रेट, डुअल एंगल, थ्रू, क्रीपिंग, सरफेस
गेट मॉनिटर	संपूर्ण स्वीप रेंज पर दो स्वतंत्र गेट नियंत्रणीय
इकाइयाँ	इंच या मिलीमीटर
बिजली की आवश्यकताएं	एसी मेन 100–240 वीएसी, 50–60 हर्ट्ज
डिस्प्ले डिले	-20 से 3400 µs
प्रोब डिले / जीरो ऑफसेट	0 से 99.99 µs
बैटरी	आंतरिक रिचार्जेबल ली-आयन पैक, 7.2 वी 8000 एमएएच पर
ऑपरेटिंग समय	15 घंटे नाममात्र (डिस्प्ले चमक पर निर्भर)
रिचार्ज समय	4 घंटे विशिष्ट
आयाम (एचडब्ल्यूडी)	260 * 175 * 60 मिमी
वजन	1.2 किग्रा
ऑपरेटिंग तापमान	-10°C से 50°C
भंडारण तापमान	-30°C से 50°C
पल्स ऊर्जा	200 वी, 300 वी, 400 वी, 500 वी चयन योग्य
रेक्टिफिकेशन	पॉजिटिव हाफ वेव, नेगेटिव हाफ वेव, फुल वेव, आरएफ सिस्टम
बैंडविड्थ (एम्पलीफायर बैंडपास)	0.2 से 35 मेगाहर्ट्ज
संवेदनशीलता	120 डीबी अधिकतम चयन योग्य रिज़ॉल्यूशन 0.1, 1.0, 2.0, 6.0 डीबी में
ट्रांसड्यूसर कनेक्शन	बीएनसी या लेमो

कार्य

सटीक दोष स्थान का स्वचालित प्रदर्शन (गहराई डी, स्तर पी, दूरी एस, आयाम, एसजेड डीबी, φ)।
दोष आकार: एवीजी/एवीजी या डीएसी का उपयोग करके स्वचालित दोष आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को गति देता है।
ट्रांसड्यूसर जीरो-पॉइंट, एंगल, फ्रंट एज और मटेरियल वेलोसिटी का स्वचालित कैलिब्रेशन।
गूँज का मूल्यांकन करने के लिए डीएसी और एवीजी का सुविधाजनक निर्माण और उपयोग; कर्व्स को संशोधित और मुआवजा दिया जा सकता है।
यू-डिस्क को कनेक्ट करने से असीमित मेमोरी मिलती है।
परीक्षण प्रक्रिया का स्वचालित वीडियो रिकॉर्डिंग और प्लेबैक; यू-डिस्क का उपयोग करके, वीडियो की लंबाई असीमित है।
कलर बी-स्कैन।
इकाई में 15 मानक निर्मित हैं।
ब्लूटूथ कनेक्शन मोबाइल उपकरणों से ऑन-साइट पर डिटेक्शन रिपोर्ट तैयार करने और प्रिंट करने के लिए।
AWS D1.1।
घुमावदार सतह सुधार सुविधा।
क्रैक हाइट मेजर फ़ंक्शन।
मैग्नीफाई गेट: पूरे स्क्रीन की चौड़ाई पर गेट रेंज का प्रसार।
ऑटो-गेन फ़ंक्शन।
एनवलप: 60 हर्ट्ज अपडेट रेट पर लाइव ए-स्कैन का एक साथ प्रदर्शन और ए-स्कैन डिस्प्ले का एनवलप।
पीक होल्ड: परीक्षण परिणामों की आसानी से व्याख्या करने के लिए लाइव ए-स्कैन के साथ जमे हुए पीक वेवफॉर्म की तुलना करें।
स्कैन फ्रीज: डिस्प्ले फ्रीज वेवफॉर्म और साउंड पाथ डेटा को होल्ड करता है।
अलार्म: बीप और एलईडी।
रियल टाइम क्लॉक।
फिल इको।
कैप्चर मार्क।
गेट के भीतर इको कलर।

बेस इंस्ट्रूमेंट पैकेज

पोर्टेबल अल्ट्रासोनिक फ्लॉ डिटेक्टर
स्ट्रेट बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, Φ10)
एंगल बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी * 9 मिमी, 60°)
ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C5, या वैकल्पिक C9-C5)
रिचार्जेबल ली-आयन बैटरी पैकेज, 8 एम्पी घंटे
बिजली आपूर्ति / चार्जर यूनिट
अंग्रेजी में ऑपरेटिंग मैनुअल
ऐप सॉफ्टवेयर
पट्टा

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	TMTECK
प्रमाणन:	CE
मॉडल संख्या:	टीएफडी810सी

न्यूनतम आदेश मात्रा:	1
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	दफ़्ती
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, पेपैल
आपूर्ति की क्षमता:	एक महीने के भीतर 50 टुकड़े

श्रेणी:	0-15000 मिमी, स्टील वेग पर	विलंब प्रदर्शित करें:	-20 से 3400 µs
इकाइयों:	इंच या मिलीमीटर	सुलझाने की शक्ति:	> 40dB (5P14)
संवेदनशीलता छूटना:	> 66db	सेवा:	ओईएम, ओबीएम, ओडीएम
गारंटी:	2 साल
