IP65 अल्ट्रासोनिक दोष डिटेक्टर TFD806C, 15-घंटे की बैटरी लाइफ और 0-10000 मिमी रेंज के साथ विश्वसनीय अल्ट्रासोनिक दोष का पता लगाने के लिए

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTECK
प्रमाणन: CE
मॉडल संख्या: टीएफडी806सी
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: एक महीने के भीतर 50 टुकड़े
विस्तार जानकारी
श्रेणी: 0-10000 मिमी, स्टील वेग पर सामग्री वेग: 100 ~ 20000 एम/एस
नाड़ी पुनरावृत्ति आवृत्ति: 10-2000 हर्ट्ज डानामिक रेंज: ≥38 डीबी
सेवा: ओईएम, ओडीएम, ओबीएम गारंटी: 2 साल
प्रमुखता देना:

IP65 रेटेड अल्ट्रासोनिक दोष डिटेक्टर

,

15 घंटे की बैटरी लाइफ अल्ट्रासोनिक दोष डिटेक्टर

,

0-10000 मिमी रेंज अल्ट्रासोनिक दोष का पता लगाना


उत्पाद विवरण

अल्ट्रासोनिक दोष डिटेक्टर
TFD806C अल्ट्रासोनिक दोष डिटेक्टर

TFD806C एक पेशेवर ग्रेड अल्ट्रासोनिक दोष डिटेक्टर है जो मांग वाले औद्योगिक वातावरण में सटीक, उच्च गति निरीक्षण के लिए डिज़ाइन किया गया है।उन्नत संकेत प्रसंस्करण, और एक मजबूत IP65 रेटेड आवास, यह विश्वसनीय दोष का पता लगाने और अनुप्रयोगों की एक विस्तृत श्रृंखला में सटीक दोष आकार प्रदान करता है।

प्रमुख विशेषताएं
  • ▸उपयोगकर्ता के अनुकूल संवाद बातचीतकैलिब्रेशन और वक्र निर्माण जैसे कार्यों को सरल बनाता है।
  • ▸पूर्ण उपकरण सेटःडीएसी, एवीजी, टीसीजी, और एडब्ल्यूएस मूल्यांकन कार्यों में निर्मित।
  • ▸पल्स पुनरावृत्ति आवृत्ति 10 ‰ 2000 Hzउच्च गति स्कैनिंग के लिए सटीक समायोजन के साथ बिना किसी संकेत के।
  • ▸उच्च संकेत-शोर अनुपातस्पष्ट, स्थिर गूंज और शोर-रोधी डिजाइन के साथ कठिन कार्य परिस्थितियों के लिए आदर्श।
  • ▸12-बिट एडी रूपांतरणऔर उच्च गति से नमूना लेने से विस्तृत इको आरेख उत्पन्न होते हैं; छोटे दोषों का पता लगाने के लिए पर्याप्त संवेदनशील।
  • ▸20 मेगाहर्ट्ज तक की जांच आवृत्तियों का समर्थन करता हैकठिन निरीक्षण कार्यों के लिए।
  • ▸IP65 रेटेड सुरक्षात्मक रबर आवरणढीला करने वाले समर्थन के साथ जो इकाई को किसी भी कोण पर खड़े होने की अनुमति देता है।
  • ▸15 घंटे तक बैटरी जीवनपूरे दिन के क्षेत्र संचालन के लिए प्रति शुल्क।
उत्पाद गैलरी

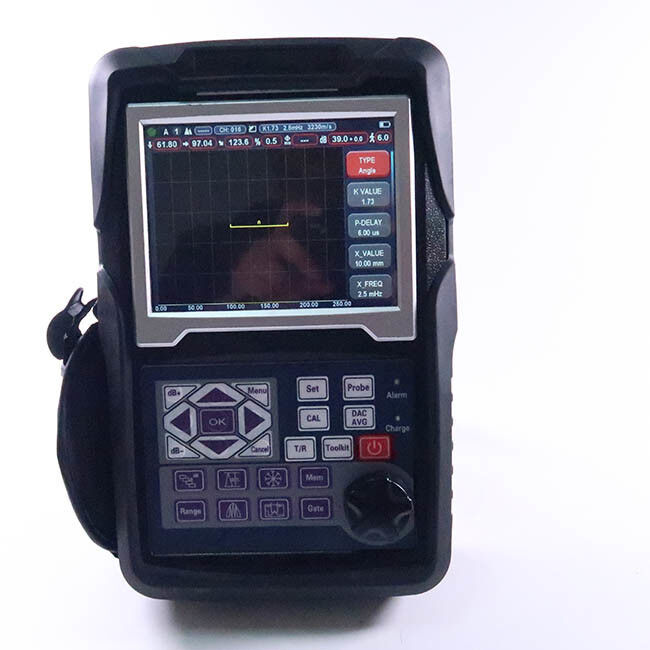

TFD806C ultrasonic flaw detector front view showing display screen and control panel

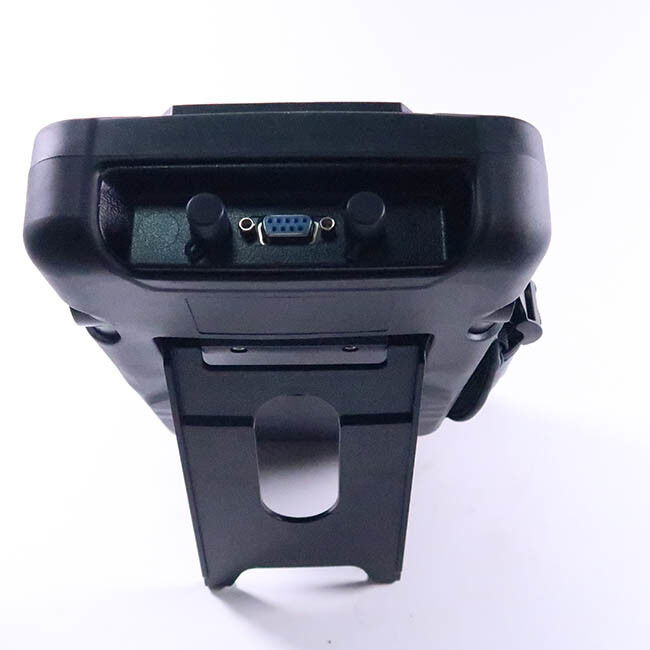

TFD806C ultrasonic flaw detector side view with protective rubber casing and connectors

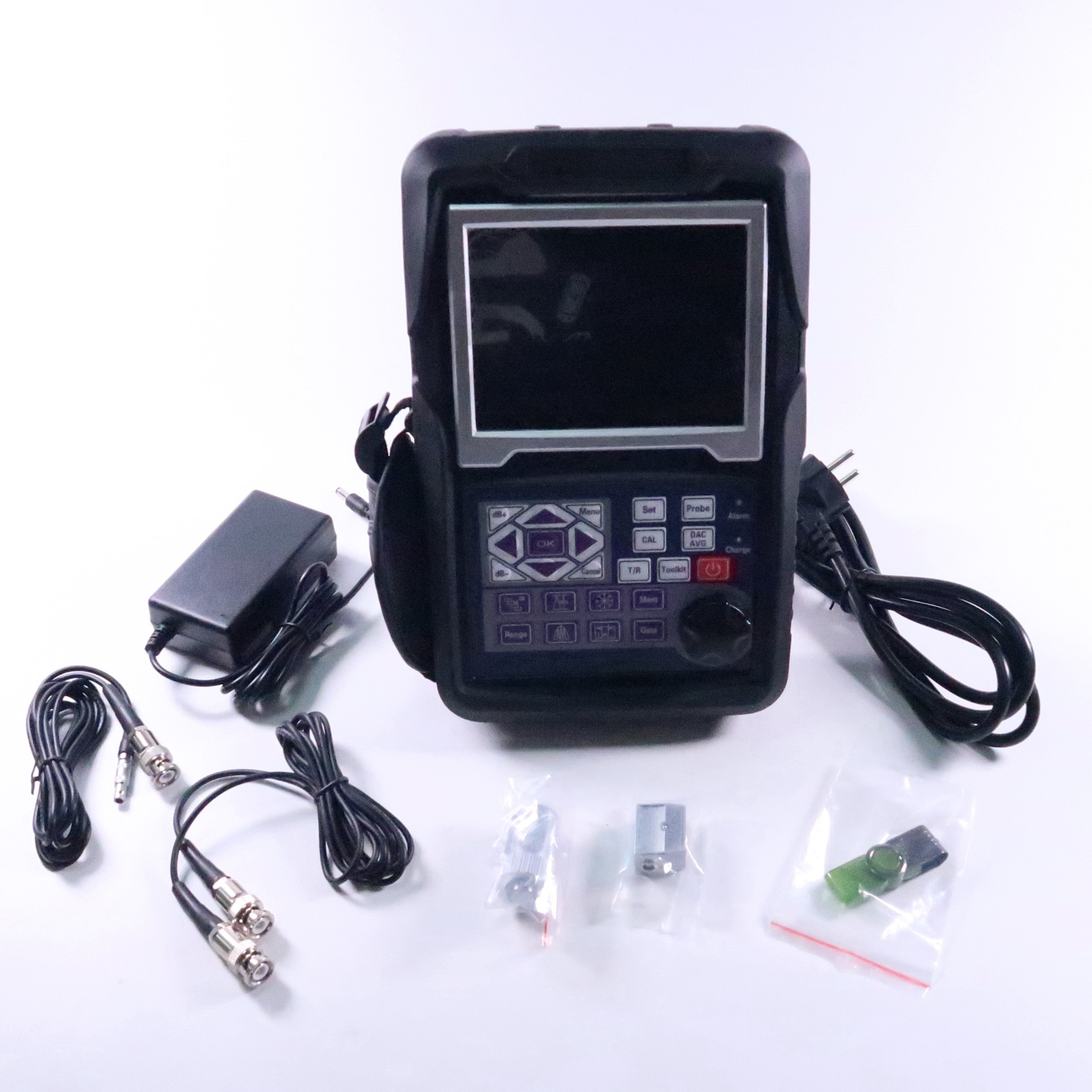

TFD806C ultrasonic flaw detector with damping support stand and probe accessories
तकनीकी विनिर्देश
रेंज 0~10000 मिमी (स्टील के वेग पर)
सामग्री का वेग 100~20000 मी/सेकंड
पल्स पुनरावृत्ति आवृत्ति 10 ‰ 2000 हर्ट्ज
गतिशील सीमा ≥ 38 डीबी
रैखिकता क्षैतिजः ±0.2%; ऊर्ध्वाधरः 2.0% (क्षैतिजः ±0.2% FSW; ऊर्ध्वाधरः 0.25% FSH)
समाधान करने की शक्ति >40 डीबी (5पी14)
संवेदनशीलता के अवशेष >68 डीबी
अस्वीकार (हटाना) 0 से 80% पूर्ण स्क्रीन ऊंचाई
सेटअप मेमोरी 500 स्वतंत्र सेटअप; किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, जिससे परीक्षण ब्लॉक के बिना साइट पर काम करने की अनुमति मिलती है
डेटा मेमोरी 1000 ए-स्कैन के लिए बड़ी स्मृति
परीक्षण मोड पल्स इको, दोहरे तत्व और थ्रू-ट्रांसमिशन
जांच के प्रकार एकल सीधी, एकल कोण, दोहरी सीधी, दोहरी कोण, के माध्यम से, रेंगने, सतह
गेट मॉनिटर दो स्वतंत्र द्वार पूरे स्वीप रेंज पर नियंत्रित किया जा सकता है
इकाइयां इंच या मिलीमीटर
बिजली की आवश्यकताएँ एसी नली 100-240 वीएसी, 50-60 हर्ट्ज
विलंब प्रदर्शित करें −20 से 3400 μs
जांच विलंब / शून्य ऑफसेट 0 से 99.99 μs
बैटरी आंतरिक रिचार्जेबल लिथियम आयन पैक, 7.2 वी, 8000 एमएएच
ऑपरेटिंग समय 15 घंटे नाममात्र (डिस्प्ले चमक के आधार पर)
रिचार्ज का समय चार घंटे
आयाम (H*W*D) 250 * 165 * 55 मिमी
वजन 1.2 किलो
ऑपरेटिंग तापमान −10°C से 50°C तक
भंडारण तापमान -30°C से 50°C तक
पल्स ऊर्जा 70 वी, 100 वी, 200 वी, 300 वी, 400 वी, 500 वी (चयन योग्य)
सुधार सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ प्रणाली
बैंडविड्थ (एम्पलीफायर बैंडपास) 0.2 से 25 MHz तक
संवेदनशीलता 120 डीबी अधिकतम, चयन योग्य संकल्प 0.1, 1.0, 2.0, 6.0 डीबी
ट्रांसड्यूसर कनेक्शन बीएनसी या लेमो
कार्य
  • ▸सटीक दोष स्थान का स्वचालित प्रदर्शन (गहराई d, स्तर p, दूरी s, आयाम, sz dB, φ) ।
  • ▸दोष का आकारः AVG या DAC/TCG का उपयोग करके दोष का स्वचालित आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग को तेज करता है।
  • ▸ट्रांसड्यूसर शून्य बिंदु, कोण, सामने के किनारे और सामग्री वेग (वी 2 और दो छेद) का स्वचालित कैलिब्रेशन।
  • ▸गूंज का मूल्यांकन करने के लिए डीएसी/टीसीजी और एवीजी का सुविधाजनक निर्माण और उपयोग; वक्रों को संशोधित और क्षतिपूर्ति की जा सकती है।
  • ▸यू-डिस्क कनेक्शन असीमित मेमोरी प्रदान करता है।
  • ▸15 अंतर्निहित मानक।
  • ▸साइट पर पता लगाने की रिपोर्ट उत्पन्न करने और प्रिंट करने के लिए मोबाइल उपकरणों के लिए ब्लूटूथ कनेक्शन (वैकल्पिक) ।
  • ▸AWS D1.1 समर्थन.
  • ▸घुमावदार सतह सुधार सुविधा।
  • ▸दरार ऊंचाई माप कार्य
  • ▸आवर्धक गेटः पूरे स्क्रीन चौड़ाई पर गेट रेंज फैलाता है.
  • ▸स्वतः लाभ समारोह।
  • ▸लिफाफाः 70 हर्ट्ज अद्यतन दर पर लाइव ए-स्कैन और ए-स्कैन लिफाफे का एक साथ प्रदर्शन।
  • ▸पीक होल्डः परीक्षण परिणामों की आसानी से व्याख्या करने के लिए जमे हुए पीक तरंगों की तुलना लाइव ए-स्कैन से करें।
  • ▸स्कैन फ्रीज़ः डिस्प्ले फ्रीज़ में तरंगरूप और ध्वनि पथ डेटा होता है.
  • ▸अलार्मः बीप और एलईडी।
  • ▸वास्तविक समय घड़ी.
  • ▸प्रतिध्वनि भरें.
  • ▸कब्जा निशान.
  • ▸गेट के अंदर इको रंग।

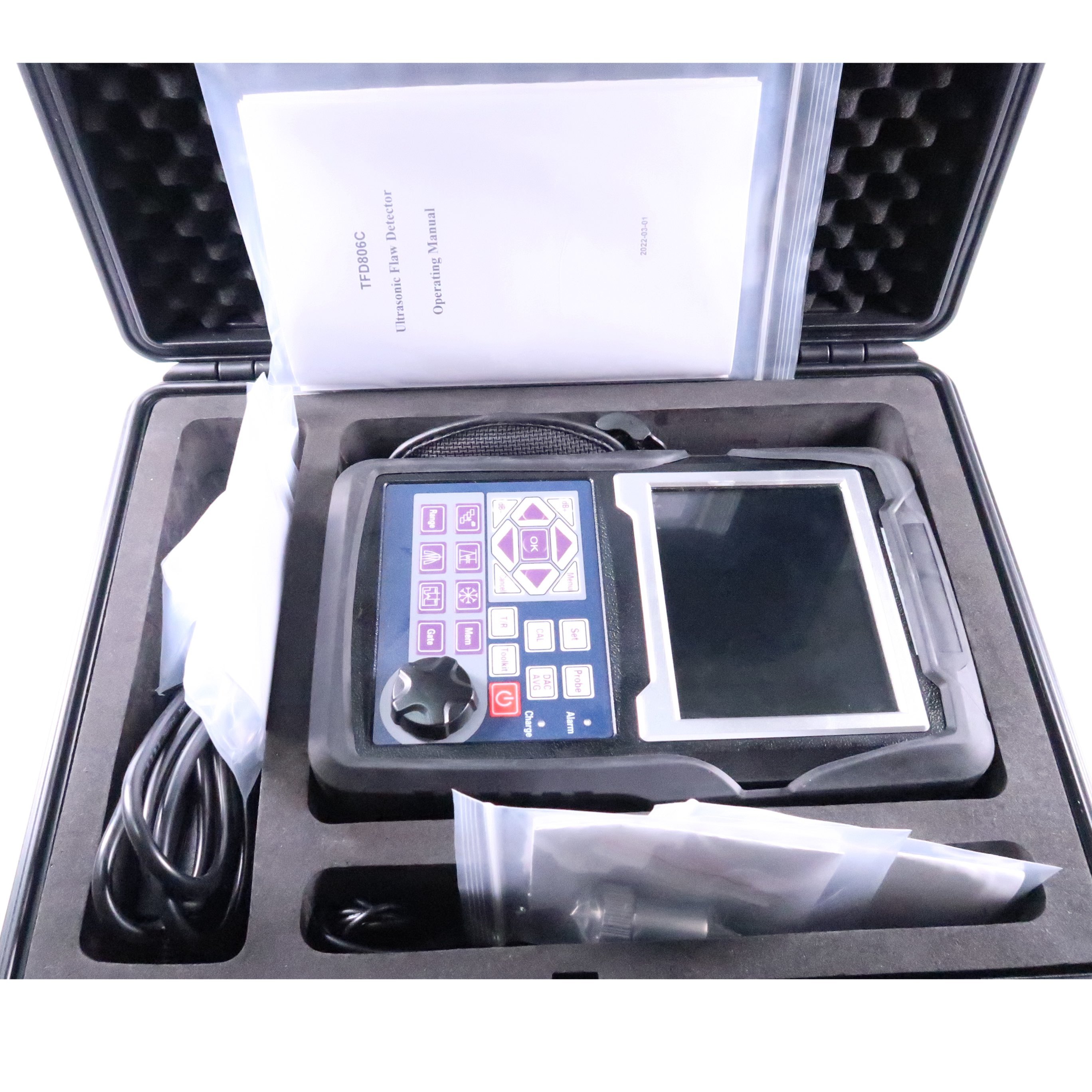

आधार यंत्र पैकेज
  • ▸पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर
  • ▸सीधे बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, Φ20)
  • ▸कोण बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी * 9 मिमी, 60°)
  • ▸ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C5, या वैकल्पिक C9-C5)
  • ▸रिचार्जेबल ली-आयन बैटरी पैक, 8 Ah
  • ▸विद्युत आपूर्ति/चार्जर इकाई
  • ▸अंग्रेजी में संचालन पुस्तिका
  • ▸एप्लिकेशन सॉफ्टवेयर
  • ▸सुरक्षात्मक रबर आवरण
  • ▸पट्टा
उपलब्ध विकल्प

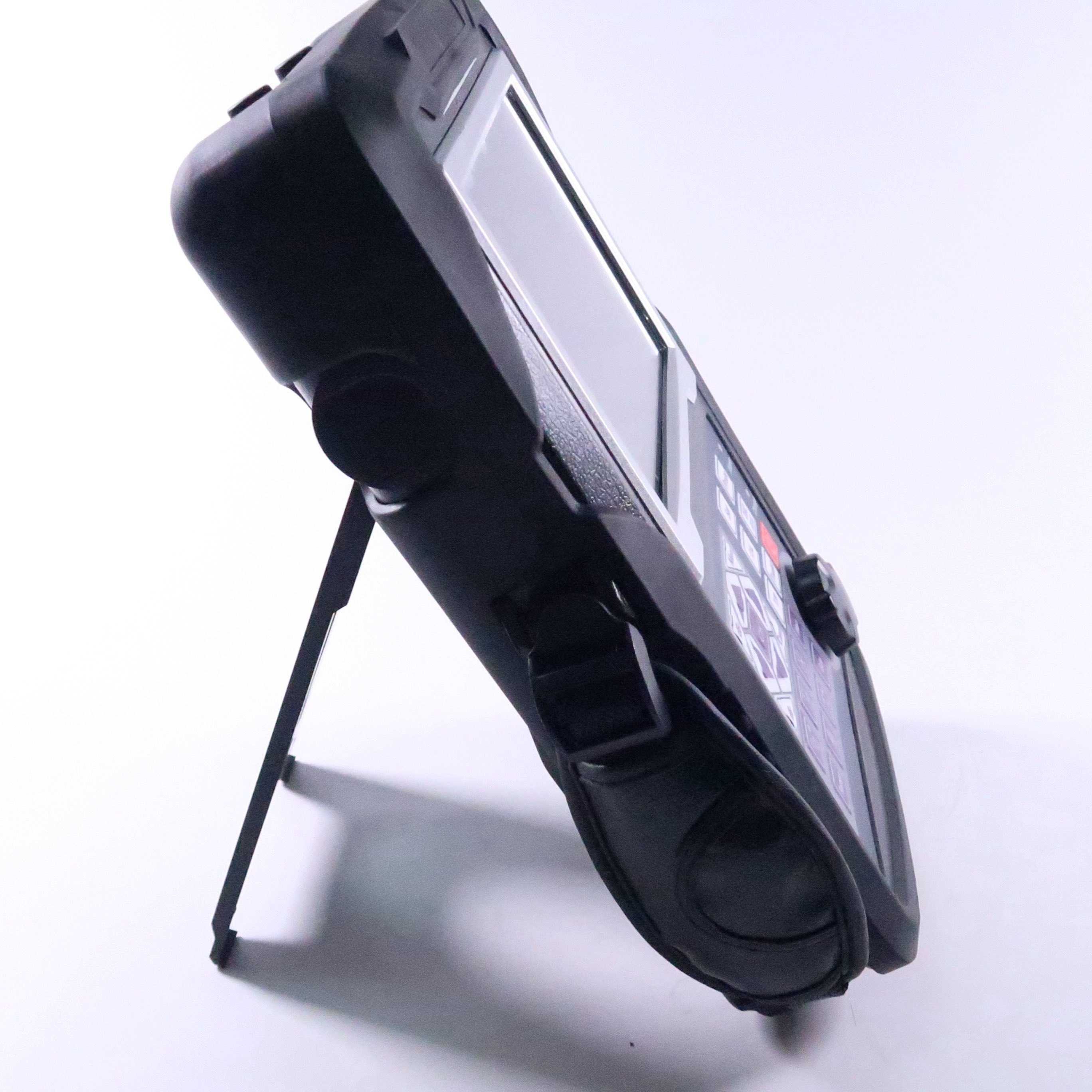

  1. 1.घुमावदार धातु समर्थन ️ डम्पिंग समर्थन इकाई को किसी भी कोण पर खड़े होने की अनुमति देता है।
  2. 2.साइट पर पता लगाने की रिपोर्टों के उत्पादन और मुद्रण के लिए एक मोबाइल डिवाइस के लिए ब्लूटूथ कनेक्शन (मोबाइल एप शामिल) ।
  3. 3.वी2 कैलिब्रेशन ब्लॉक।
  4. 4.चमड़े का घूंघट।
