डायनामिक डेप्थ फोकसिंग और 11-इंच टीजी टच स्क्रीन के साथ 64 चैनल फेस्ड एरे अल्ट्रासोनिक फ्लॉ डिटेक्टर TMPA600

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTECK
प्रमाणन: CE、ISO9001
मॉडल संख्या: टीएमपीए600
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: एक महीने के भीतर 50 टुकड़े
विस्तार जानकारी
पीआरएफ: पीए मोड: 50Hz-10KHz पीई मोड: 25Hz-10KHz नमूना दर: पीए मोड: 100 मेगाहर्ट्ज पीई मोड: 200 मेगाहर्ट्ज
अस्वीकार: 0 – 80% दरवाज़ा: ए;बी
गारंटी: 2 साल सेवा: ओबीएम, ओईएम, ओडीएम
प्रमुखता देना:

64 चैनल चरणबद्ध ऐरे दोष डिटेक्टर

,

गतिशील गहराई फोकसिंग अल्ट्रासोनिक दोष डिटेक्टर

,

11-इंच टीजी टच स्क्रीन PAUT डिटेक्टर


उत्पाद विवरण

उत्पाद अवलोकन

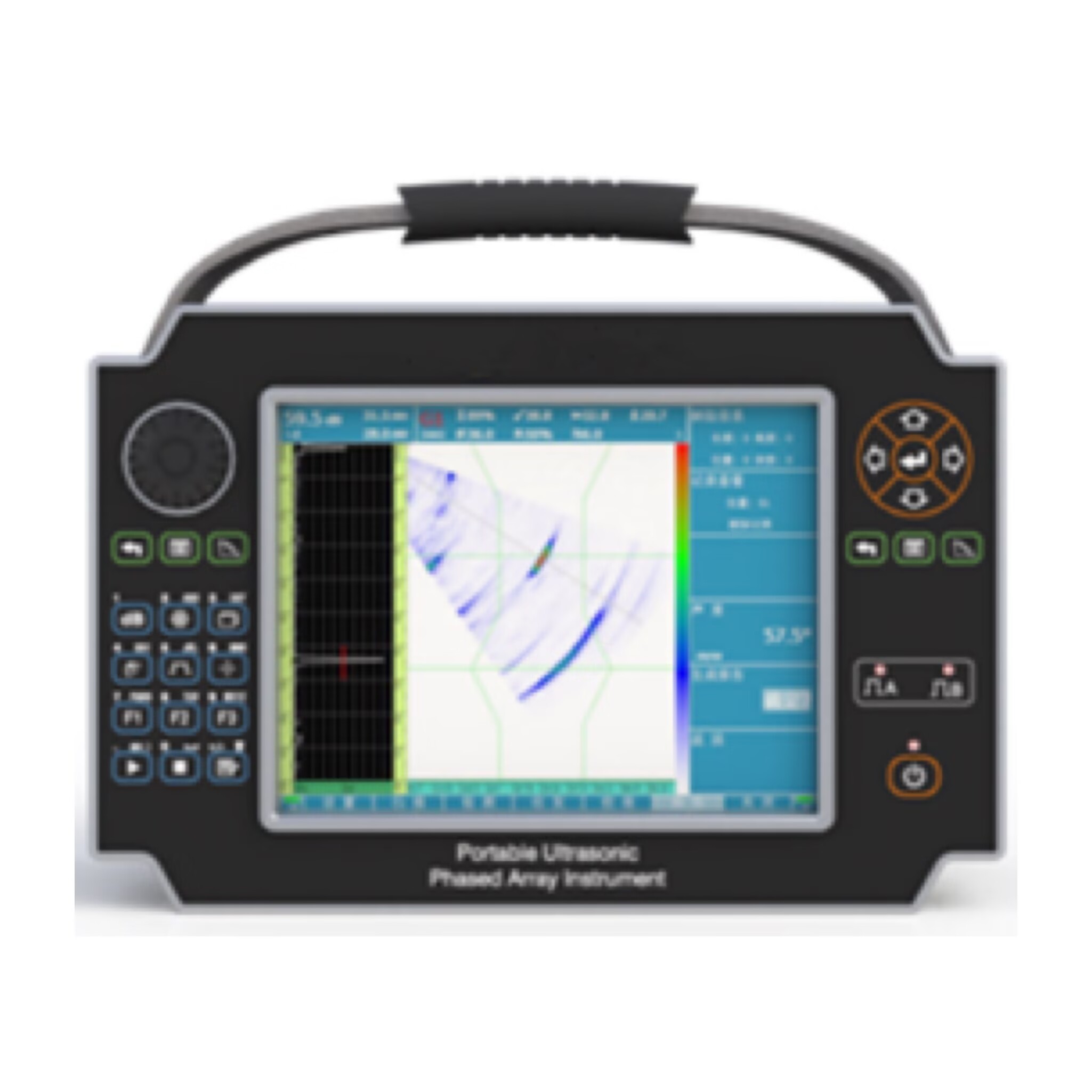

TMPA600 एक पोर्टेबल फेज़्ड ऐरे अल्ट्रासोनिक फ्लॉ डिटेक्टर है जिसे मांग वाले औद्योगिक निरीक्षण वातावरण के लिए इंजीनियर किया गया है। 64-चैनल कॉन्फ़िगरेशन को एक मजबूत, पूरी तरह से सील धातु आवास के साथ जोड़कर, यह गैर-विनाशकारी परीक्षण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विश्वसनीय, उच्च-परिभाषा इमेजिंग और व्यापक डेटा रिकॉर्डिंग प्रदान करता है।

  • 64-चैनल कॉन्फ़िगरेशन उन्नत फेज़्ड ऐरे निरीक्षण के लिए।
  • कठोर परिस्थितियों में विश्वसनीय संचालन के लिए अत्याधुनिक जल- और तेल-प्रूफ टीजी टच पैड।
  • एंटी-हिट, ओमनीसील्ड, फैन-फ्री मेटल हाउसिंग कम बिजली की खपत के साथ।
  • दोहरी लिथियम बैटरी के स्मार्ट प्रबंधन के साथ पूर्ण-कोर्स रिकॉर्डिंग विस्तारित ऑपरेटिंग जीवन के लिए।
  • "समाधान" ट्रेडमार्क — स्वतंत्र रूप से स्वयं-निर्मित उपकरण और ट्रांसड्यूसर, पूर्ण प्रक्रिया समर्थन के साथ।
डायनामिक डेप्थ फ़ोकसिंग
Phased array ultrasonic inspection image with Dynamic Depth Focusing enabled, showing sharp and uniform echo indications

"डायनामिक डेप्थ फ़ोकसिंग" चालू

Phased array ultrasonic inspection image with Dynamic Depth Focusing disabled, showing blurred and less uniform echo indications

"डायनामिक डेप्थ फ़ोकसिंग" बंद

मुख्य विशेषताएं
  • 16:64 कॉन्फ़िगरेशन जिसमें अधिकतम सक्रिय एपर्चर 16 तत्व और 64 तत्वों तक उपलब्ध हैं; टी-आर मोड (ट्विन पीए प्रोब) वैकल्पिक।
  • 1 एन एस तक की देरी सटीकता, स्पष्ट साइडलोब निषेध के साथ जो ऊर्ध्वाधर और क्षैतिज विभेदन को बढ़ावा देता है और इमेजिंग परिभाषा में सुधार करता है।
  • वास्तविक समय ए/एल/एस/सी स्कैन उत्तरदायी इमेजिंग; 100% मूल डेटा प्राप्त करने के लिए निरंतर डेटा रिकॉर्डिंग के लिए एन्कोडिंग या समय-आधारित विकल्प।
  • एएसएमई द्वारा निर्धारित एसीजी और टीसीजी जैसे वक्र मुआवजे उपलब्ध हैं, जो एस-स्कैन के दौरान असमान ऊर्जा वितरण और संबंधित माप त्रुटियों को संबोधित करते हैं। एसीजी और टीसीजी के तहत इको संवेदनशीलता स्थिरता अधिक है।
  • फैन-फ्री हीट डिसिपेशन के साथ ओमनीसील्ड, जल- और धूल-प्रूफ डिज़ाइन, विभिन्न प्रतिकूल परिस्थितियों का सामना करता है।
  • फोकल कानून कोण, फोकल लंबाई, स्कैन मोड, और प्रोब और वेज मापदंडों के अनुसार स्वचालित रूप से उत्पन्न किए जा सकते हैं, एस-स्कैन के ऑटो-अनुकूलित स्टेपिंग के साथ।
  • वास्तविक समय गतिशील फ़ोकसिंग पूर्ण एकरूपता बनाता है, जो गुणवत्ता इमेजिंग में एक गहरा योगदानकर्ता है।
  • 55 डीबी एनालॉग गेन रेंज और 35 डीबी डिजिटल गेन रेंज; तीन फ़िल्टरिंग विकल्प: 0.5–9.7 मेगाहर्ट्ज, 4.0–12.5 मेगाहर्ट्ज, और 6.7–20.8 मेगाहर्ट्ज। प्रोब आवृत्ति के अनुसार पल्स चौड़ाई का ऑटो-अनुकूलन, उत्कृष्ट शोर प्रसंस्करण, छवि स्मूथिंग और छवि गुणवत्ता वृद्धि के साथ।
  • 11-इंच टीजी पूर्ण डब्ल्यूवीजीए रिज़ॉल्यूशन (800×600) टीएफटी डिस्प्ले, बाहरी देखने या तेज रोशनी के तहत सबसे अच्छा।
  • स्पर्श नियंत्रण और एक सनसनीखेज अनुभव के लिए अत्याधुनिक जल- और तेल-प्रूफ टीजी कैपेसिटिव स्क्रीन।
  • ए/एल/एस/सी स्कैन छवियों के लिए विशाल भंडारण, साथ में रिपोर्ट भी।
  • त्वरित डेटा स्थानांतरण के लिए यूएसबी पोर्ट; असीमित आकार के डिस्प्ले को जोड़ने के लिए एचडीएमआई पोर्ट।
  • एसी/डीसी वैकल्पिक, दो बैटरियों को सह-शक्ति आपूर्तिकर्ता के रूप में कार्य करने की अनुमति देता है, जो बिजली भत्ते के अनुसार स्वचालित शिफ्ट-ओवर के साथ, 6+ घंटे के गैर-रोक काम की गारंटी देता है।
Exclusive 3D modeling interface on the TMPA600 phased array flaw detector

अनन्य 3डी मॉडलिंग

3D model use interface on the TMPA600 phased array flaw detector

मॉडल का उपयोग

विनिर्देश
कार्यक्षमता पीए मोड पीई मोड
पीआरएफ 50 हर्ट्ज – 10 किलोहर्ट्ज़ 25 हर्ट्ज – 10 किलोहर्ट्ज़
वोल्टेज द्विध्रुवी ±45 वी से ±100 वी, कदम: 5 वी 25 वी – 350 वी, कदम: 25 वी
पल्स चौड़ाई 20 एन एस – 800 एन एस, कदम: 5 एन एस 30 एन एस – 1000 एन एस, कदम: 5 एन एस
डैम्पिंग 50 ओम 80 / 400 ओम
सैंपलिंग दर 100 मेगाहर्ट्ज़ 200 मेगाहर्ट्ज़
विलंब सटीकता 1 एन एस एन/ए
रिसेप्शन विलंब उपलब्ध 0.0 – 90 डीबी 0.0 – 110.0 डीबी
फ़िल्टर ऑटो डिजिटल फ़िल्टरिंग
सुधार पीडब्लू, एनडब्ल्यू, एफडब्ल्यू, आरएफ, स्मूथ-अप पीडब्लू, एनडब्ल्यू, एफडब्ल्यू, आरएफ
अस्वीकृति 0 – 80% 0 – 80%
स्कैन मोड एल / एस / सी ए
ट्रिगरिंग / स्कैन लाइनें / कोण समय-आधारित / एन्कोडर; 128; एल/एस-स्कैन: -85° से +85° एन/ए
कार्यक्षमता पीए मोड पीई मोड
कैलिब्रेशन मोड वेग / टीसीजी / एसीजी वेग / प्रोब विलंब
डिस्प्ले पहुंच योग्य 0.0 – 1000 मिमी, न्यूनतम 1 मिमी 0.0 – 2000 मिमी (स्टील एलडब्ल्यू); न्यूनतम कदम: 0.1 मिमी
डिस्प्ले विलंब उपलब्धता 1000 मिमी 2000 मिमी
डिस्प्ले शिफ्ट रेंज एन/ए 2000 मिमी
इकाई मिमी मिमी
गेट ए; बी ए; बी
गेट प्रारंभ पहुंच योग्य पूरी रेंज पहुंच योग्य पूरी रेंज
गेट ऊंचाई 5 – 95% 5 – 95%
अलार्म मोड ध्वनि और प्रकाश ध्वनि और प्रकाश
स्पॉटिंग मोड पीक / फ्लैंक पीक / फ्लैंक
रीडआउट आयाम; बीम पथ; संसाधित छवि का डेटा आयाम; बीम पथ
विभेदन 0.5 मिमी 0.1 मिमी
डीएसी / टीसीजी अधिकतम 20 जोड़; गतिशील रेंज 40 डीबी कस्टम, अधिकतम 3 थ्रेड्स
एसीजी उपलब्ध एन/ए
एवीजी एन/ए मानक
अनुप्रयोग
  • वेल्डेड सीम (WS) पर पारंपरिक निरीक्षण
  • अल मिश्र धातु FSW सीम पर निरीक्षण
  • रेल की वेल्डेड सीम पर निरीक्षण
  • रेलवे वाहनों के एक्सल और व्हीलसेट पर निरीक्षण
  • बोल्ट पर निरीक्षण
  • प्रतिबंधित आंदोलन के साथ निरीक्षण, जैसे ब्लेड जड़ों पर
  • एथिलीन ट्यूब के बट पर निरीक्षण
  • कंपोजिट पर सी-स्कैन
क्षेत्र माप

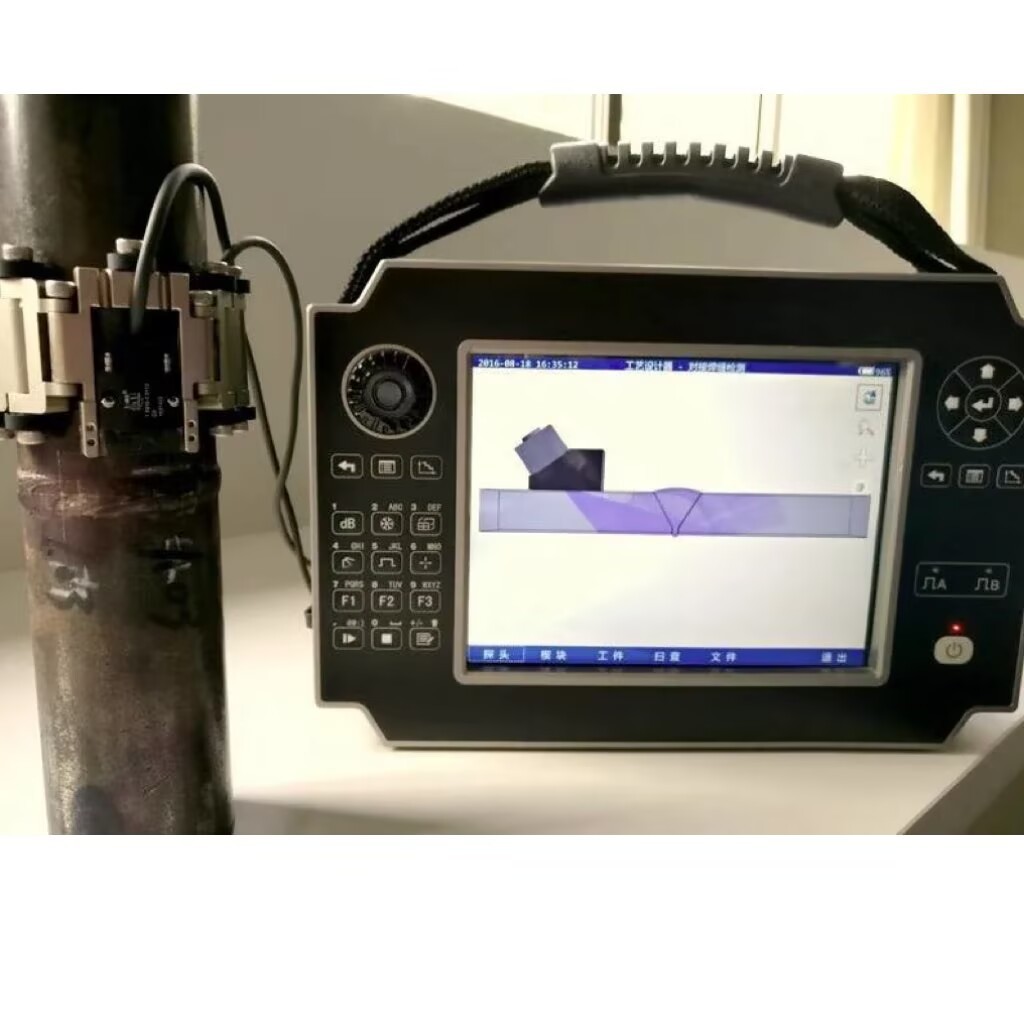

TMPA600 phased array ultrasonic flaw detector being used for field measurement on site
TMPA600 phased array ultrasonic flaw detector in field operation showing inspection results on screen
