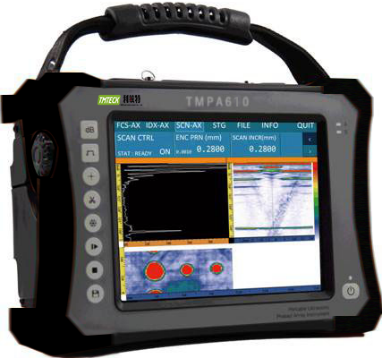

64-चैनल TMPA610 और TMPA610TD फेज़्ड ऐरे अल्ट्रासोनिक फ्लॉ डिटेक्टर IP54 फेज़्ड ऐरे फ्लॉ डिटेक्टर

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TMTECK
प्रमाणन: CE、ISO9001
मॉडल संख्या: टीएमपीए610/टीएमपीए610टीडी
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: एक महीने के भीतर 50 टुकड़े
विस्तार जानकारी
नाम: चरणबद्ध सरणी दोष डिटेक्टर प्रदर्शन: 11-इंच 800X600 TFT कलर डिस्प्ले
आयाम: 284मिमी×202मिमी×95मिमी प्रवेश संरक्षण: आईपी54
गारंटी: 2 साल सेवा: ओईएम, ओडीएम, ओबीएम
प्रमुखता देना:

अनुकूलित आकार चरणबद्ध ऐरे दोष डिटेक्टर

,

64-चैनल चरणबद्ध ऐरे अल्ट्रासोनिक दोष डिटेक्टर

,

IP54 चरणबद्ध ऐरे दोष डिटेक्टर


उत्पाद विवरण

उत्पाद अवलोकन

TMPA610 और TMPA610TD — पोर्टेबल फेज़्ड ऐरे अल्ट्रासोनिक दोष डिटेक्टर

TMPA610 श्रृंखला TMTECK द्वारा मूल रूप से विकसित एक पोर्टेबल 64-चैनल फेज़्ड ऐरे अल्ट्रासोनिक दोष डिटेक्टर है। यह जल- और तेल-प्रूफ, पंखे-मुक्त है, और टच स्क्रीन से लैस है। संपूर्ण-प्रक्रिया डेटा लॉगिंग, नवीन फेज़्ड ऐरे प्रोब और उन्नत निरीक्षण विधियों के साथ, यह मॉडल बेहतर प्रदर्शन और समर्थन प्रदान करता है — इसे उच्च लागत-से-प्रदर्शन अनुपात के लिए अपनी श्रेणी में सर्वश्रेष्ठ में से एक बनाता है, जो UT, PA और TOFD कार्यों को एक ही इकाई में एकीकृत करता है।

मुख्य मुख्य बातें
  • सेटिंग (फोकल लॉ और मॉडल), कैलिब्रेशन और निरीक्षण के बीच लचीले ब्रिजिंग के लिए फ़ाइल और एंट्री प्रबंधन प्रणाली
  • मॉड्यूलर कॉन्फ़िगरेशन: एल-स्कैन, एस-स्कैन, एल-सी-स्कैन, एस-सी-स्कैन, बट-वेल्ड, क्रैंकशाफ्ट, पाइपलाइन, TOFD, और पारंपरिक UT
  • 3डी सिमुलेशन मॉडल
  • छवि विश्लेषण
  • गर्मी अपव्यय की प्राकृतिक संरचना
  • डायनामिक डेप्थ फ़ोकसिंग (DDF)
  • स्मूथ फ़िल्टरिंग
  • टच स्क्रीन
  • ACG कैलिब्रेशन
  • TCG कैलिब्रेशन
डिजाइन सुविधाएँ
I. डायनामिक फ़ोकसिंग
Dynamic focusing display interface of the TMPA610 phased array ultrasonic flaw detector
II. 3डी सिमुलेशन मॉडल

3डी सिमुलेशन योजना को एक-के-लिए-सभी समाधान प्रदान करने के लिए अनुकूलित किया जा सकता है।

3D simulation model view of the TMPA610 phased array inspection software
III. ऐप-शैली मेनू

सॉफ़्टवेयर मेनू को ऐप-शैली लेआउट में प्रस्तुत किया गया है और इसे उपयोगकर्ता की आवश्यकताओं के अनुसार छोटा या बड़ा किया जा सकता है।

APP-style software menu interface of the TMPA610 flaw detector
IV. धातु आवास

धातु का आवास उपकरण को मजबूत करता है जबकि शील्डिंग और गर्मी अपव्यय दोनों प्रदान करता है।

Metallic housing of the TMPA610 portable phased array flaw detector
V. सुरक्षात्मक पेडस्टल

सुरक्षात्मक पेडस्टल उपकरण या निरीक्षण के तहत वस्तु दोनों को नुकसान से बचाता है।

विनिर्देश
चैनल कॉन्फ़िगरेशन
मोड TMPA610 UT TMPA610TD
चैनल 16:64 2 2
भौतिक विनिर्देश
प्रदर्शन 11-इंच 800*600 टीएफटी रंग डिस्प्ले
ट्रांसड्यूसर पोर्ट I-PEX 160-पिन PA ट्रांसड्यूसर पोर्ट; लेमो-00 पारंपरिक ट्रांसड्यूसर पोर्ट, T-R या T&R दोनों के लिए
I/O पोर्ट USB 2.0 पोर्ट: 2 (मात्रा); HDMI; एन्कोडर; LAN (गिगाबिट-NIC); वाईफाई; I/O (कमीशनिंग); 2D एन्कोडर
मेमोरी इन-बिल्ट: 16 जीबी रैम + 4 जीबी फ्लैश; एसडी कार्ड (अधिकतम 32 जीबी); बाहरी: यूएसबी ड्राइव
वजन 3.5 किग्रा (1 बैटरी के साथ)
आयाम 284 मिमी * 202 मिमी * 95 मिमी
बिजली की आपूर्ति AC: 100–240 V, 50–60 Hz; DC: 12 V
चार्जिंग उपकरण के भीतर या व्यक्तिगत रूप से बैटरी चार्ज करना
बैटरी जीवन 6 घंटे
कार्य शक्ति 26 W
भाषा अंग्रेज़ी
तापमान की स्थिति परिवेश: -20 डिग्री सेल्सियस से 50 डिग्री सेल्सियस; भंडारण: -20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस
IP रेटिंग 54
प्रदर्शन विनिर्देश
मोड TMPA610 UT TMPA610TD
PRF 50 हर्ट्ज–10 किलोहर्ट्ज़ 50 हर्ट्ज–10 किलोहर्ट्ज़ 50 हर्ट्ज–10 किलोहर्ट्ज़
वोल्टेज द्विध्रुवी, ±45 से ±100 V, 5 V प्रति चरण के साथ नकारात्मक वर्ग तरंग, -75 V से -250 V, 25 V प्रति चरण के साथ नकारात्मक वर्ग तरंग, -75 V से -250 V, 25 V प्रति चरण के साथ
पल्स चौड़ाई 20 एन एस–800 एन एस, 5 एन एस प्रति चरण के साथ 20–800 एन एस, 5 एन एस प्रति चरण के साथ 20–800 एन एस, 5 एन एस प्रति चरण के साथ
डैम्पिंग 50 Ω 80 Ω / 400 Ω 80 Ω / 400 Ω
सैंपलिंग दर 125 मेगाहर्ट्ज 200 मेगाहर्ट्ज 200 मेगाहर्ट्ज
विलंब PRN 2.5 एन एस लागू नहीं लागू नहीं
Rx विलंब 0–40 µs लागू नहीं लागू नहीं
बैंडविड्थ 0.5 मेगाहर्ट्ज–19 मेगाहर्ट्ज 0.5 मेगाहर्ट्ज–15 मेगाहर्ट्ज 0.5 मेगाहर्ट्ज–15 मेगाहर्ट्ज
लाभ 0.0–80 डीबी 0.0–110.0 डीबी 0.0–110.0 डीबी
फ़िल्टर 0.5–9.6 मेगाहर्ट्ज; 2.5–12.9 मेगाहर्ट्ज; 3.8–19 मेगाहर्ट्ज; वैकल्पिक ब्रॉडबैंड, नैरोबैंड ब्रॉडबैंड, नैरोबैंड
सुधार FW FW RF
अस्वीकार 0–80% 0–80% 0–80%
स्कैन मोड ए/एल/एस/सी ए ए/डी
ट्रिगरिंग एन्कोडर लागू नहीं एन्कोडर
स्कैन लाइन अधिकतम 128 लागू नहीं लागू नहीं
तिरछा एल-स्कैन: -89° से +89°; एस-स्कैन: -89° से +89° लागू नहीं लागू नहीं
स्मार्ट-कैल वेग / विलंब / ACG / TCG / एन्कोडर DAC / DGS विलंब / एक्स-मान / पीसी एस / वेव / एन्कोडर
रेंज 0.0–1000 मिमी, न्यूनतम 1 मिमी 0.0–2000 मिमी 0.0–2000 मिमी
विलंब प्रदर्शित करना (अधिकतम) 1000 मिमी 2000 मिमी 2000 मिमी
पल्स शिफ्ट (अधिकतम) लागू नहीं 2000 मिमी 2000 मिमी
इकाई मिमी मिमी मिमी
गेट ए/बी ए/बी ए/बी
गेट प्रारंभ रेंज के भीतर उपलब्ध रेंज के भीतर उपलब्ध रेंज के भीतर उपलब्ध
गेट चौड़ाई रेंज के भीतर उपलब्ध रेंज के भीतर उपलब्ध रेंज के भीतर उपलब्ध
गेट थ्रेशोल्ड 0–100% 5–95% 0–100%
अलार्म सिग्नल बजर / एलईडी बजर / एलईडी बजर / एलईडी
स्पॉटिंग क्रेस्ट / फ्लैंक क्रेस्ट / फ्लैंक क्रेस्ट / फ्लैंक
रीडआउट एम्प / पथ / क्षैतिज / गहराई एम्प / पथ / क्षैतिज / गहराई एम्प / पथ / क्षैतिज / गहराई
रिज़ॉल्यूशन 0.5 मिमी 0.1 मिमी 0.1 मिमी
अनुप्रयोग
  • स्टील संरचनाओं, उपयोगिता बॉयलर, दबाव वाहिकाओं, पाइपलाइनों, परमाणु ऊर्जा अवसंरचना, जलयान, तेल टैंक, एथिलीन ट्यूबों और इसी तरह के उपकरणों के सामान्य या विशेष वेल्डेड सीम।
  • रेलवे वेल्डेड सीम, लोकोमोटिव व्हील सेट और एक्सल।
  • एयरोस्पेस अनुप्रयोगों के लिए एल्यूमीनियम मिश्र धातु FSW बट जोड़ों और कंपोजिट बॉन्डेड जोड़ों।
  • ऊर्जा उद्योग में उपयोग किए जाने वाले ब्लेड और बोल्ट।

उन मामलों के लिए आदर्श जहां निरीक्षण के दौरान आंदोलन के लिए पर्याप्त जगह नहीं है, और उन मामलों के लिए जहां पारंपरिक तरीके अव्यावहारिक हैं।

पैकिंग विवरण
TMPA610
Packing details of the TMPA610 portable phased array ultrasonic flaw detector
TMPA610TD
Packing details of the TMPA610TD portable phased array ultrasonic flaw detector
